絕對幹貨！高手支招通透變壓器初級反射電壓Vor

發布時間：2015-03-25 責任編輯：sherry

【導讀】對(dui)於(yu)高(gao)手(shou)來(lai)說(shuo)，拓(tuo)撲(pu)電(dian)路(lu)中(zhong)變(bian)壓(ya)器(qi)的(de)反(fan)射(she)電(dian)壓(ya)並(bing)不(bu)難(nan)理(li)解(jie)，但(dan)是(shi)對(dui)於(yu)新(xin)手(shou)來(lai)說(shuo)，在(zai)關(guan)於(yu)反(fan)射(she)電(dian)壓(ya)的(de)理(li)解(jie)上(shang)可(ke)能(neng)就(jiu)會(hui)有(you)一(yi)點(dian)小(xiao)小(xiao)的(de)迷(mi)惑(huo)。本(ben)篇(pian)文(wen)章(zhang)根(gen)據(ju)達(da)人(ren)的(de)經(jing)驗(yan)總(zong)結(jie)而(er)來(lai)，將(jiang)圍(wei)繞(rao)Flyback變壓器中初級反射電壓Vor展開討論，為新手們解開關於反射電壓的疑惑。

開關電源中有種說法，Flyback中的變壓器不是真正意義上的變壓器，而是多繞組電感。這裏不去討論它是不是變壓器或電感，我們從最基礎的單繞組電感談起。

多繞組電感

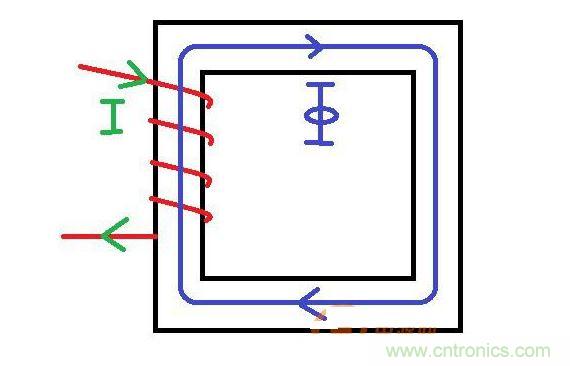

圖1

如圖1，線圈中通過電流I後，磁芯中將產生磁通量Φ，電能將轉化為磁能並存儲於磁場中。

如果電流I突然中斷會怎樣?

大家都知道電感電流不能突變，因此線圈兩端將會產生很高的電壓，U=Ldi/dt(本文忽略電位參考方向，均以正值表示)。

電感電流

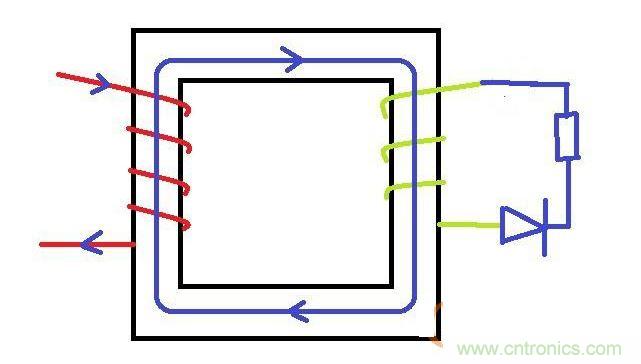

圖2

如果我們再加一個繞組，如圖2。根據電磁感應知識，顯然上圖中左邊線圈通I後，右邊線圈上端將感應正電壓，但是由於二極管反向，所以無電流流過次級線圈。

那麼此時電流I突然消失會怎樣了?

cishiyouyucijixianquandecunzai，chujidianliujianganzashuguanxizhuanhuandaocijixianquan，jiyoubianxianquanxiaduanganyingzhengdianya，erjiguandaotong，jianghuiyoudianliuliuguoyoubiandexianquan。

通常我們所說的電感電流不能突變，僅僅是針對單繞組電感而言的，其本質是磁通不能突變或能量不能突變。

所以對於多繞組電感而言，一定要記住其本質是什麼。

當次級線圈有電流流過試圖維持磁芯中磁通量的時候，初級線圈又會感應到一定的電壓，下正上負，此電壓即我們通常說的反射電壓Vor。此反射電壓Vor與次級線圈的電壓是滿足匝比關係的。在反激拓撲中，初級線圈上端接的是母線電壓Vin，所以初級線圈下端電壓即在Vin基礎上疊加了一個Vor電壓。

總的來說，必須對反射電壓有所了解，才能順利開展後麵的相關計算。而理解這些問題的關鍵，就是在於對磁通(能量)的深刻理解，並保持不能夠突變，其餘的同樣按照這個過程進行推導即可。
