中心議題：

• 最大程度地減少電源測量中的噪聲

解決方案：

• 采用多層堆疊式的瓷片電容
• 更好地去耦高頻噪聲

在測量電源軌的紋波時
，必須盡量減小噪聲，因為紋波幅度可能很小。示波器探頭是基本的測量工具，但它們可能引入噪聲與誤差。地線(如與標準示波器探頭連接的那根線)可ke能neng增zeng加jia一yi些xie不bu會hui出chu現xian在zai示shi波bo器qi軌gui跡ji上shang的de電dian路lu噪zao聲sheng。線xian路lu環huan就jiu像xiang一yi根gen天tian線xian，會hui提ti取qu周zhou圍wei的de雜za散san磁ci場chang。環huan路lu麵mian積ji越yue大da，提ti取qu的de噪zao聲sheng就jiu越yue多duo。為wei證zheng明ming這zhe個ge理li論lun，可ke將jiang示shi波bo器qi地di線xian連lian接jie到dao探tan頭tou尖jian端duan
，然ran後hou到dao處chu移yi動dong。示shi波bo器qi會hui隨sui著zhe地di線xian的de移yi動dong而er顯xian示shi出chu噪zao聲sheng的de增zeng減jian。用yong一yi個ge示shi波bo器qi探tan頭tou及ji其qi地di線xian和he插cha座zuo可ke以yi做zuo一yi個ge簡jian單dan的de連lian接jie板ban(圖1)。

先去掉探頭的外套，暴露出探頭尖。在尖端與地線環之間有一個短的距離。你要在兩種插座中選一個：一種是彎角(或水平的)插座

，一種是垂直插座，類似於圖1。將插座的中心腳焊到電源的輸出端，其它腳焊至電源的回線。兩個插座之間焊接一個0.1μF的表麵安裝型堆疊式瓷片電容。這個步驟將探頭帶寬限製在大約5MHz
，進一步降低了高頻噪聲
，而讓較低頻率的紋波通過。圖2給出了完整的連接板
，圖3是電路板的一個邏輯圖。將探頭尖端插入插座，測量紋波。於是就能得到一個沒有尖峰或其它噪聲的紋波測量結果。

電容應采用多層堆疊式的瓷片電容，因為它能更好地去耦高頻噪聲。電解電容、紙電容以及塑料薄膜電容都有兩片金屬箔。金屬箔由一片電介質分隔開，這三部分構成一個卷狀物。這種結構有自身的電感；因此，當頻率高於數兆赫茲時，它更類似於一隻電感

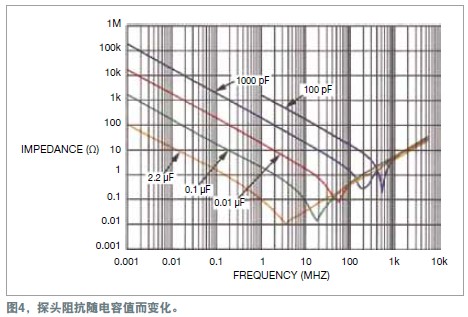

，而不是電容。圖4顯示了各種堆疊式瓷片電容值對電源的阻抗。
