開關電源是當前電子信息飛速發展不可或缺的電源方式之一。開關電源以其功耗小、效率高
、節能效果顯著的優勢

，廣泛應用於各種消費類電子以及各類供電係統當中，成為一種主流的電源產品。

測試需求

開關電源集成化是電源未來發展的主要趨勢，這也就意味著功率密度將會越來越大，對工藝要求也會越來越高

，在半導體器件和磁性材料沒有新的突破之前，技術創新的重點將集中在如何提高開關電源的效率和減小重量上。

典型開關式電源的效率可能約為87%，也就是會有13%的輸入功率在電源內部耗散，主要表現以廢熱的形式。在這些損耗中，很大一部分耗散在開關器件，通常是MOSFETs或IGBTs

，而開關器件最主要損耗便是：開通損耗和關斷損耗。

測試原理及方法

在理想情況下
，開關器件像照明開關一樣要麼“開”

、要麼“關”
，並在這兩種狀態之間瞬時切換。在“開”的狀態下，開關的阻抗是零，開關中沒有功率耗散

，而不管有多少電流流經開關。在“關”的狀態下，開關的阻抗是無窮大，流經的電流是零，因此也沒有功率耗散。

在實際中，某些功率是在“常開”（傳導）的狀態過程中耗散的；還有一些功率損耗
，是在“開”和“關”（關閉）轉換、在“關”和“開”（打開）轉換期間耗散的，通常後者比前者明顯要高得多。

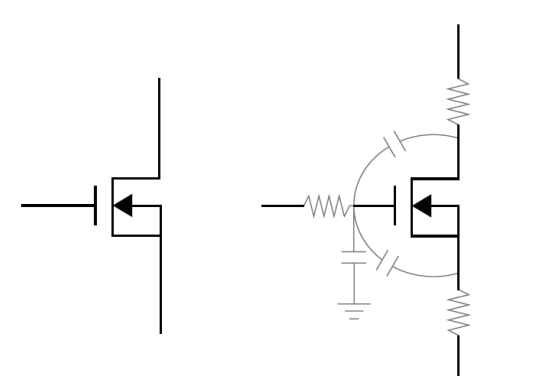

圖1

之所以出現這些不理想的情況

，是因為電路中存在著寄生參數。如圖1所示，柵極上的寄生電容會降慢器件的開關速度

，延長打開時間和關閉時間。在漏極電流流動時，MOSFET漏極和源極之間的寄生電阻都會耗散功率。

示波器測試開關損耗的原始辦法：需要工程師手動設置選通，並添加 數學公式
，這樣便會導致不同工程師略微不同的設置方法引起不同的 測試結果。為了避免人工誤差，現流行使用軟件進行自動測量。

示波器測試開關損耗的新方案：泰克的POWER高級功率測量和 分析軟件為開關損耗測量提供了定製化自動設置功能
，並且符合 IEC60747-8 和 IEC60747-9 的測試方法，告別複雜設置，現在隻需按 一個按鈕，就可以執行全套開關損耗功率和能量測量。

軟件中可以選擇算法模型

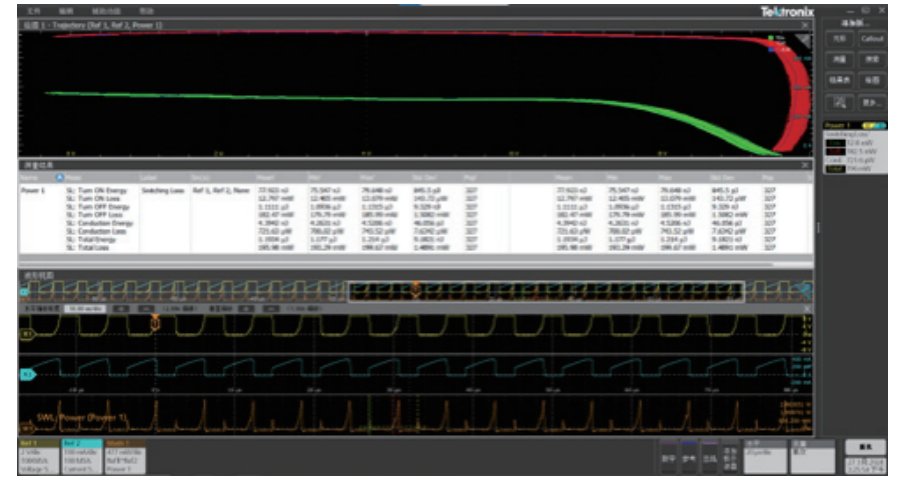

，支持MOSFET和BJT/IGBT算法；電源類型支持SMPS、PFC和Flyback；可以使用自動幅度和上升時間測量， 確定信號的幅度，設置10% 和90% 幅(fu)度(du)時(shi)的(de)測(ce)量(liang)門(men)限(xian)值(zhi)，然(ran)後(hou)測(ce)量(liang)信(xin)號(hao)的(de)上(shang)升(sheng)時(shi)間(jian)。此(ci)外(wai)，在(zai)複(fu)雜(za)的(de)信(xin)號(hao)中(zhong)，可(ke)以(yi)使(shi)用(yong)光(guang)標(biao)選(xuan)通(tong)功(gong)能(neng)，把(ba)測(ce)量(liang)重(zhong)點(dian)放(fang)在(zai)波(bo)形(xing)的(de)特(te)定(ding)部(bu)分(fen)。然(ran)後(hou)把(ba)幅(fu)度(du)乘(cheng)以(yi)80%，除(chu)以(yi)上(shang)升(sheng)時(shi)間(jian)指(zhi)標(biao)，計(ji)算(suan)得(de)出(chu)轉(zhuan)換(huan)速(su)率(lv)。還(hai)支(zhi)持(chi)繪(hui)製(zhi)出(chu)軌(gui)跡(ji)圖(tu)，方(fang)便(bian)設(she)計(ji)工(gong)程(cheng)師(shi)對(dui)其(qi)進(jin)行(xing)分(fen)析(xi)優(you)化(hua)。這(zhe)一(yi)款(kuan)軟(ruan)件(jian)可(ke)以(yi)極(ji)大(da)提(ti)高(gao)工(gong)作(zuo)效(xiao)率(lv)，縮(suo)短(duan)項(xiang)目(mu)工(gong)期(qi)
，並(bing)減(jian)少(shao)人(ren)為(wei)誤(wu)差(cha)，是(shi)當(dang)前(qian)很(hen)多(duo)開(kai)關(guan)電(dian)源(yuan)設(she)計(ji)工(gong)程(cheng)師(shi)的(de)新(xin)寵(chong)。

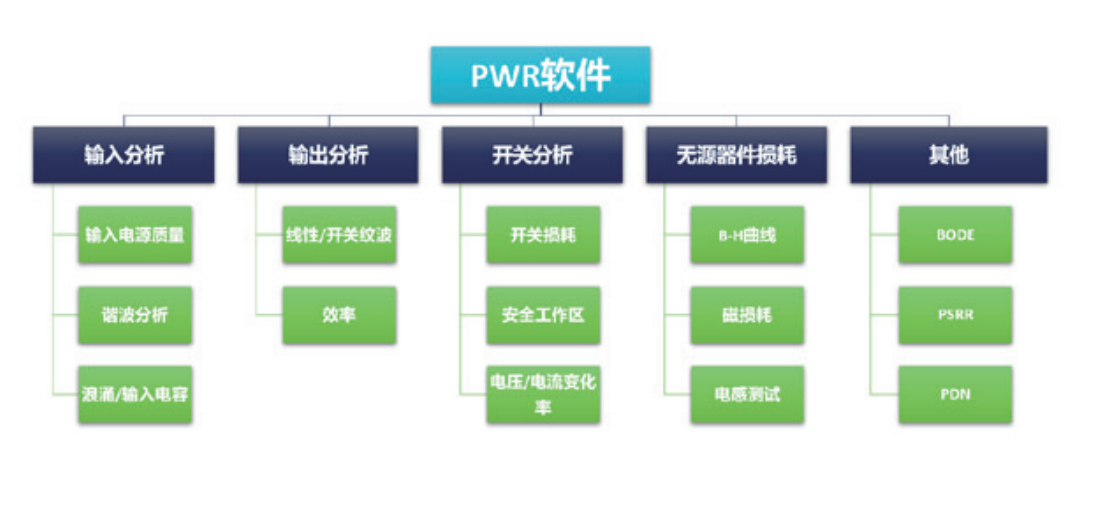

POWERgaojigonglvcelianghefenxiruanjiannenggoufugaidianyuanshejiquanliuchengceshi，congdianyuandeshurudaoshuchu
，zaidaogonglvjihehuanlufenxi，doukeyizaiyitaishiboqishangshixianbanzidonghuaceshi，jutiPOWER內容可查看《使用5-PWR應用軟件進行電源測量和分析》應用指南。

測試方案

示波器：泰克MSO4/5/6係示波器

軟件：Power高級功率測量和分析軟件

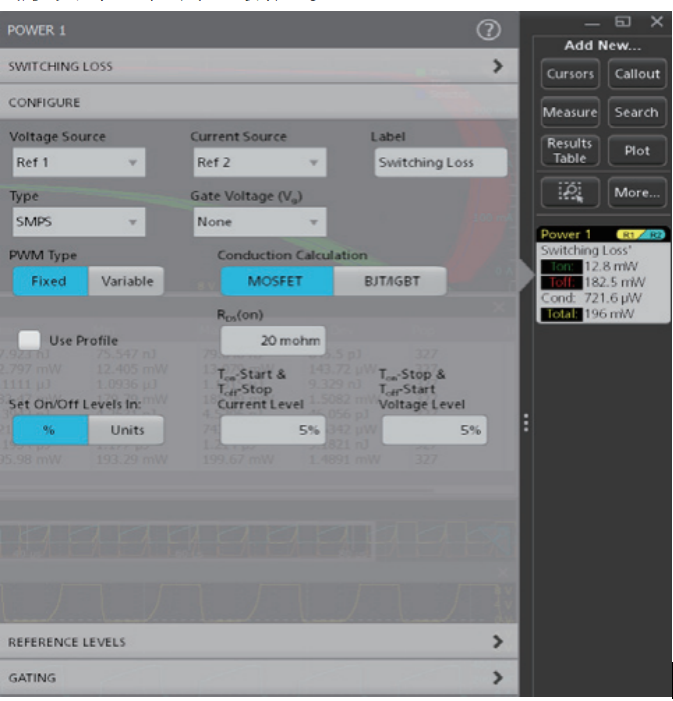

軟件界麵

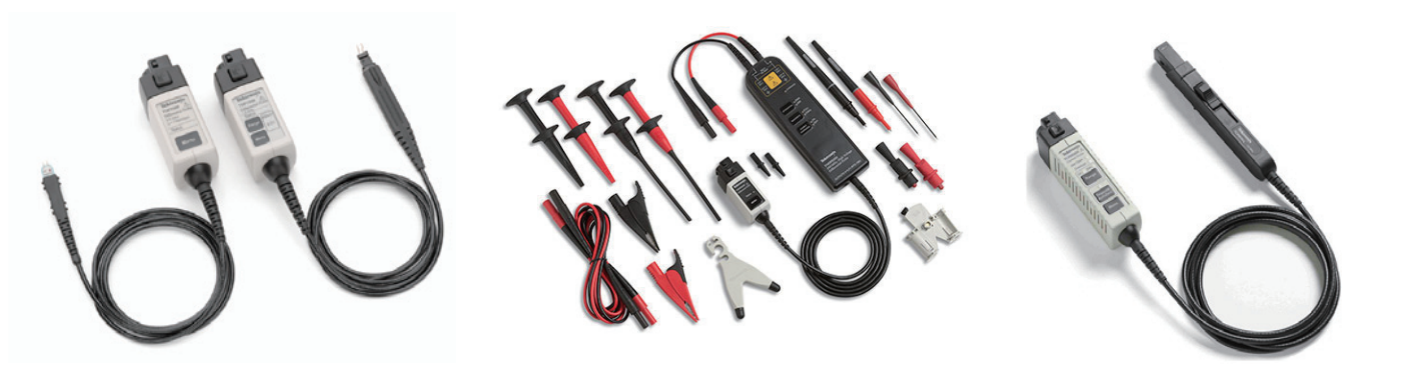

探頭：TDP10001GHz差分探頭、THCP0200/THDP0100高壓差分探頭、TCP0030A120MHzAC/DC電流探頭。

         高帶寬差分探頭               高壓差分探頭                     交直流電流探頭
