其中





或者當 V_REF 為 5V
、兩個輸入都接地時，約為 1.67μA。

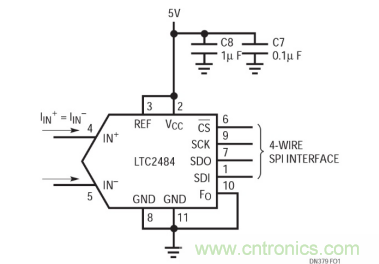

圖 1：LTC2484 的連接方式

4-WIRE SPI INTERFACE：4 線 SPI 接口

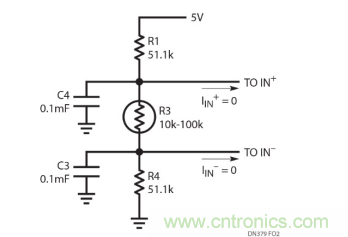

圖 2 顯示怎樣平衡熱敏電阻器，以便最大限度減小 ADC 輸入電流。如果基準電阻器 R1 和 R4 是準確相等的

，那麼輸入電流為零，不產生誤差。如果基準電阻器的容限為 1%
，那麼由於共模電壓的輕微漂移，所測得電阻的最大誤差為 1.6Ω，遠遠小於基準電阻器本身 1% 的誤差。這個解決方案無需放大器，從而非常適合微功率應用。



圖 2：位於中間的傳感器



也ye許xu需xu要yao將jiang傳chuan感gan器qi的de一yi端duan接jie地di
，以yi降jiang低di拾shi取qu的de噪zao聲sheng
，或huo者zhe如ru果guo傳chuan感gan器qi在zai遠yuan端duan，則ze可ke以yi簡jian化hua配pei線xian。如ru果guo這zhe個ge電dian路lu使shi用yong時shi沒mei有you緩huan衝chong
，那na麼me不bu斷duan變bian化hua的de共gong模mo電dian壓ya導dao致zhi在zai所suo測ce得de的de電dian阻zu中zhong產chan生sheng 3.5kΩ滿標度誤差。

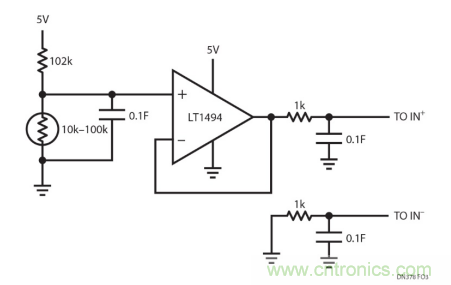

圖 3 顯示了怎樣將功率非常低、帶寬非常小的運算放大器連接到 LTC2484。就電源電流為1.5µA 的放大器而言，LT1494 有非常出色的 DC 性能規格，最大失調電壓為 150µV，開環增益為 100,000，但是其 2kHz 帶寬使該器件不適合驅動常規增量累加 ADC。增加一個 1kΩ

、0.1µF 濾波器可提供一個供應 LTC2484 瞬時采樣電流的電荷庫，從而解決了這個問題，同時 1kΩ電阻器隔離了電容性負載和 LT1494。不要嚐試用普通的增量累加 ADC 這麼做，因為在圖 3 所示電路中，性能規格與 LTC2484 係列類似的 ADC 之采樣電流會產生 1.4mV 偏移和 0.69mV 滿標度誤差。LTC2484 均衡的輸入電流允許通過在 IN– 端放置一個相同的濾波器，輕鬆消除這些誤差。



圖 3：接地的、有緩衝的傳感器



圖 4：LTC2484 演示電路板

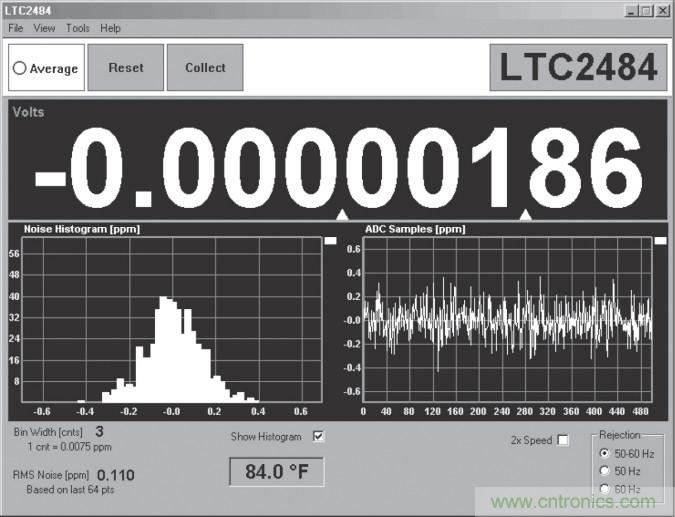

圖 5：LTC2484 演示軟件屏幕截圖，偏移為微伏級
，噪聲為 600nVRMS
