封裝的添加

、刪除與編輯



1、對於封裝檢查如果我們一個一個的去檢查的話是非常麻煩的
，Altium提供了一個集中管理期間的功能
，執行菜單命令“Tools—Footprint Manager…”，如圖1-1所示，進入封裝庫管理器，可以查看及管理所有器件的封裝信息。

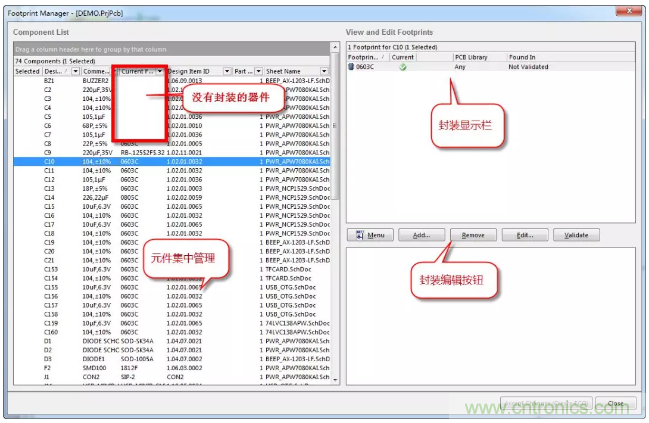

圖1：封裝庫管理器



2

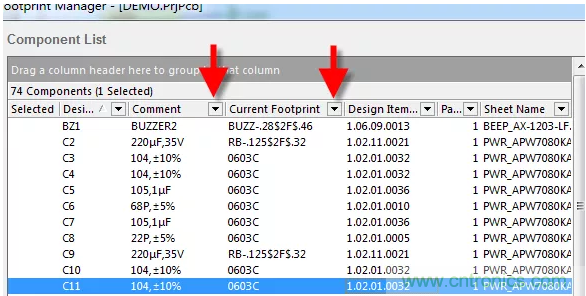

、如圖1-2可見
，原理圖中涉及到的元器件都在“Component List”裏麵進行了顯示，點擊“Current Footprint”，可ke對dui同tong類lei型xing的de封feng裝zhuang進jin行xing集ji中zhong排pai序xu，方fang便bian我wo們men設she計ji者zhe按an照zhao封feng裝zhuang庫ku類lei去qu檢jian查zha封feng裝zhuang的de完wan整zheng性xing，若ruo某mou個ge器qi件jian沒mei有you添tian加jia封feng裝zhuang
，會hui優you先xian在zai前qian排pai顯xian示shi處chu理li。



如果選中器件，沒有封裝的話，可以在右側執行“Add”命令添加新的封裝。添加方法可以參考前文章節封裝創建的內容。



圖2：封裝的檢查與操作



3

、封裝庫管理器可以對一個或多個器件進行封裝
，進行添加


、刪除
、編輯等操作，同時可以通過Comment值篩選，局部或全局更改（或添加）同類型器件封裝名，如圖1-3所示。



圖3：Comment值篩選同類型器件



4
、對封裝進行完編輯或添加等操作之後，執行右下角的“Accept Changes（Create ECO）”命令

，對更新內容點擊“Execute Changes”更新到原理圖當中，如圖1-4。

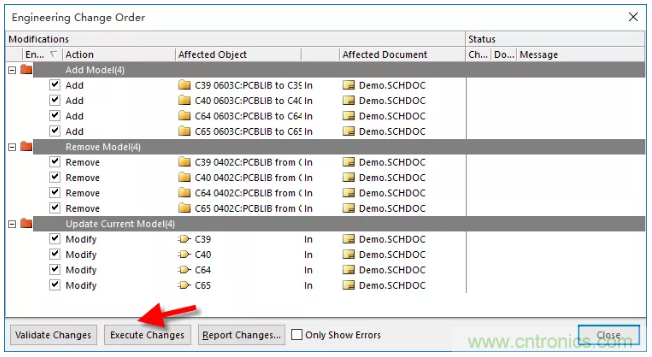

圖4：更新封裝信息



庫路徑的全局指定



很多原理圖工程師喜歡從係統自帶庫或者自己積累的PCB庫(ku)中(zhong)調(tiao)用(yong)封(feng)裝(zhuang)，將(jiang)原(yuan)理(li)圖(tu)關(guan)聯(lian)的(de)封(feng)裝(zhuang)指(zhi)定(ding)在(zai)本(ben)地(di)某(mou)個(ge)文(wen)件(jian)路(lu)徑(jing)下(xia)麵(mian)，但(dan)是(shi)隻(zhi)要(yao)我(wo)們(men)移(yi)動(dong)工(gong)程(cheng)文(wen)件(jian)到(dao)另(ling)外(wai)一(yi)台(tai)電(dian)腦(nao)上(shang)時(shi)，由(you)於(yu)另(ling)一(yi)台(tai)電(dian)腦(nao)不(bu)存(cun)在(zai)指(zhi)定(ding)路(lu)徑(jing)下(xia)的(de)庫(ku)
，這(zhe)個(ge)時(shi)候(hou)原(yuan)理(li)圖(tu)器(qi)件(jian)就(jiu)沒(mei)辦(ban)法(fa)識(shi)別(bie)匹(pi)配(pei)到(dao)PCB庫了，需要我們同時拷貝PCB庫來重新指定路徑

，讓其相關聯。



這個時候同樣存在一個問題，就是一個效率問題，我們是一個一個改呢
？還是可以統一改掉
，這裏同樣需要用到我們的“Footprint Manager”



1、首先，指定庫路徑前，要刪除PCB中已關聯的係統庫，打開PCB界麵
，單擊右下角“System”菜單中的“Libraries”按鈕，可調出如圖1-5所示庫編輯頁麵。

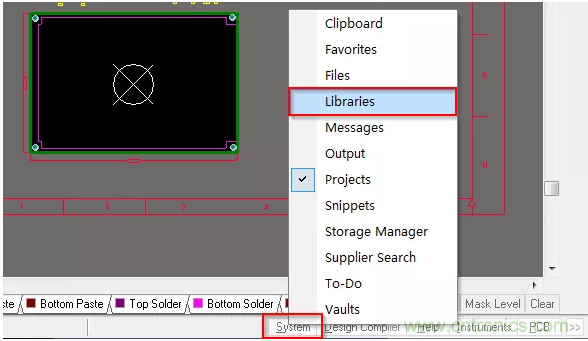

圖5：Libraries 的調用

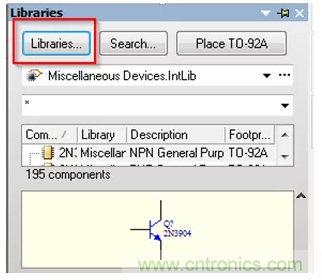

2、如圖1-6所示，單擊“Libraries”按鈕，進入庫的安裝編輯界麵

，在圖中選擇“Installed”下的所有封裝庫，再單擊“Remove”按鈕
，完成係統關聯庫的移除操作。

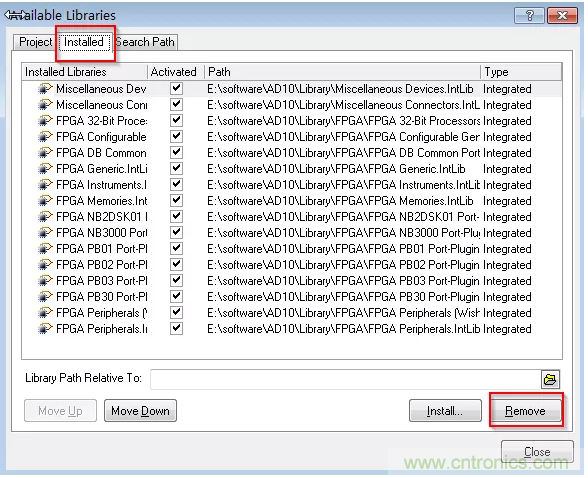

圖6：庫的安裝界麵



3
、執行菜單命令“Tools-Footprint Manager”打開封裝庫管理器，如圖1-7所示，全選左框中所有器件和右框中所有封裝名
，在右框中右擊，選擇下拉菜單中“Change PCB Library”按鈕，在匹配路徑對話框中選擇“Any”匹配項，可以實現工程目錄下多個PCB庫的任意匹配，或可以選擇“Library Path”，選擇指定的路徑
，如圖1-8所示。

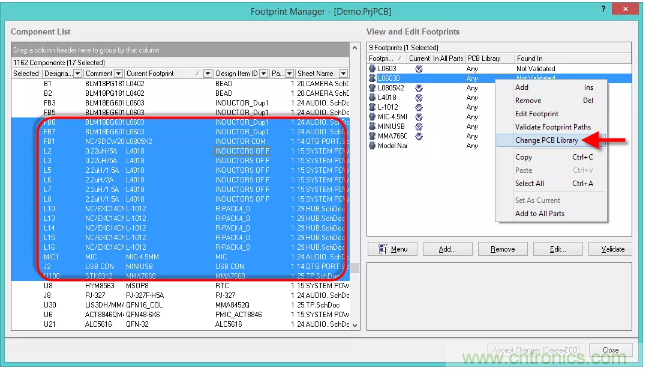

圖7：批量修改封裝匹配

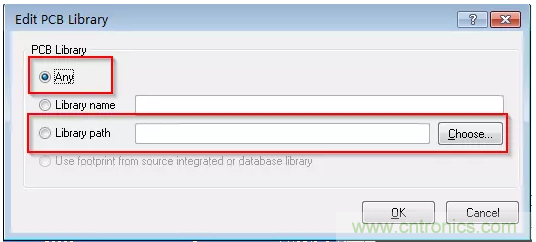

圖8：封裝庫路徑的匹配



如果項目比較多，建議以項目為單位管理“庫”文件，路徑匹配直接選用“Any”，避免路徑匹配問題帶來的煩瑣問題。



4
、修改完庫的匹配路徑後，單擊OK，執行“Accept Changes（Create ECO）”命令，在所得到的圖中單擊“Execute Changes”按鈕
，即可完成全局指定封裝庫路徑的操作
，如圖1-9所示。

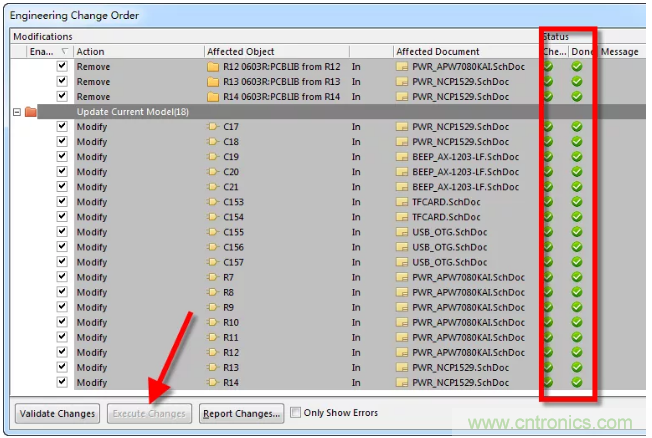

圖9：執行變更
