汽車製造商致力於使其下一代汽車比以前更安全、更智能且更節油。為此，需要在汽車中部署更多的ECU（電子控製單元），以實現智能無線電連接、路噪主動降噪(RNC)、個人音區分區(PAZ)、車內通信(ICC)和自動駕駛等新特性和功能，這會導致電子係統的數量不斷增加


，也越來越複雜路噪主動降噪。隨著ECU數量的不斷增加
，連接各種ECU所需的電纜的重量和成本也隨之增加。增加的重量會反過來降低汽車的燃油效率，這一點讓汽車製造商很苦惱。



汽車製造商必須在提供先進、功能豐富的信息娛樂係統和符合政府發布的燃油效率標準之間取得平衡。減輕現有電纜的重量可大幅提高燃油效率。





傳統的汽車音頻ECU一般通過單獨的模擬電纜或現有的數字總線架構來連接，這兩者都存在局限性、低效率、及不必要的費用等。使用模擬傳輸線的汽車音頻係統需要專用且昂貴的屏蔽電纜，來傳輸多通道音頻信號。在如今支持多通道（5.1或7.1）Dolby或DTS解碼的高級 音響係統中，所需電纜的數量迅速增加。而且
，額外的模數轉換器(ADC)和數模轉換器(DAC)不僅會增加係統總成本，而且還可能使某些音頻性能下降。



當代信息娛樂係統中已經廣泛采用MOST®或以太網EAVB等數字總線標準，這是因為這些標準能夠大幅簡化模擬實施方案的連接複雜性。然而，MOST和以太網EAVB雖然能夠提高性能和靈活性，



danxuyaojiarugaojiagedeweikongzhiqilaishishixiangguanruanjianxieyizhan，congerzengjiaxitongchengben。ciwai，zhexieshuzizongxianjiagoubenshenduijiedianzhijiandeyanchicunzaizhebuquedingxing。duiyuANC/RNC和ICC等易受延遲影響的應用，現有的數字總線架構存在的根本缺陷是不能被接受的。





汽車音頻總線™（或A2B™）是ADI公司的一項創新的、為應用而生的技術。事實證明
，該技術最多能夠將整體電纜重量減輕75%，而且還能提供高保真的數字音頻。汽車音頻總線(A2B)針對音頻應用進行優化，相比模擬音頻總線能夠提供出色的音頻質量，而且其係統總成本遠低於現有的數字總線標準。簡單來說，A2B是一種高帶寬(50 Mbps)數字總線
，它能夠在非常長的距離上（節點間的距離最長達15 m，整個菊花鏈長度超過40 m），使用一條非屏蔽雙絞線將I2S音頻、I2C控製數據
、時鍾

、和供電一起傳輸。





品—AD2427W和AD2426W一起，組成了最新的增強型A2B收發器係列
，且引腳兼容。這種最新型的產品支持采用單主機的菊花鏈，以及最多10個從機節點
，與第一代A2B產品相比，其性能提升了20%（參見圖1）。借助這種菊花鏈能力

，A2B總線距離最長可達40 m，單個節點之間的最長距離可達15 m。用串行拓撲結構代替環形拓撲結構是A2B技術中一個重要的元素，對整體係統完整性和穩定性至關重要。如果A2B菊花鏈的一個節點受到影響，整個網絡不會崩潰。隻有故障節點下遊的節點會受影響。而A2B技術特有的內嵌診斷功能能夠判斷故障的來源和起因
，發出中斷信號
，並啟動保護措施。



圖1.A2B汽車音頻總線功能框圖。



與現有的數字總線架構相比，A2B主從線拓撲結構本身更為高效。啟動簡單的總線初始化流程之後，無需更多處理器幹預
，總線即可常規運行。A2B的獨特架構帶來的一個附加優點是
，係統延遲是確定的（2個時鍾周期的延遲），並且延遲與音頻節點在A2B總線上的位置無關。此特性對ANC/RNC和ICC等語音和音頻應用極其重要
，在這些應用中，必須以時序一致的方式處理多個遠程傳感器的音頻樣本。



AD2428W
、AD2427W和AD2426W A2B收發器可在一條非屏蔽雙絞線上傳輸音頻

、控製、時鍾和供電信號。這可降低係統總成本，原因如下。



與傳統實施方案相比
，減少了物理線纜的數量。


實際采用的線纜可以是成本更低、重量更輕的非屏蔽雙絞線，而非更昂貴的屏蔽電纜。


最重要的是
，對於特定的應用場景，A2B技術可提供小功率的供電，將不超過300 mA的電流傳輸至A2B菊花鏈上的音頻節點。有了這個小功率供電傳輸

，便無需在音頻ECU上使用本地電源，從而進一步降低係統成本。


A2B技術提供的50 Mbps總線帶寬最多可支持32個使用標準音頻采樣速率（44.1 kHz、48 kHZ）和位寬（12位


、16位、24位）的上行和下行音頻通道。這可為多種音頻I/O設備提供相當大的靈活性和連接性。在音頻ECU之間維持全數字音頻信號鏈可保證最高質量的音頻品質，不會因ADC/DAC轉換造成音頻性能下降。



如前所述，係統級診斷功能是A2B技術的一個重要元素。在所有A2B節點上，都能夠判斷多種故障狀況，包括開路、電線短路
、電線反接、電線短路至電源或地。從係統完整性角度看，該功能非常重要
，因為在出現開路、電線短路或電線反接等故障時，故障點上遊的A2B節點仍然能夠正常工作。診斷功能還提供高效隔離係統級故障的能力
，從汽車經銷商/安裝人員的角度來看

，這一點至關重要。



使用SigmaStudio™圖形化開發環境（與支持ADI公司SigmaDSP®和SHARC®處理器係列的開發工具相同）可大幅簡化采用A2B的係統的設計過程。SigmaStudio通過業界領先的工具鏈
，初始化A2B網絡，並配置所有寄存器。SigmaStudio環境中還包含A2B總線帶寬計算器和誤碼率測試器(BERT)。ADI還提供眾多的全功能評估套件，可快速完成實際A2B網絡的原型設計
，從而加快係統方案早期驗證和測試、驗證和調試過程。





眾多成熟和新興的市場應用將因A2B技術而受益。目標應用包括：



音頻ECU（車載音響主機、高級音頻功放）連接

用於免提通話/語音識別/車內通信的麥克風陣列

主動降噪、路噪主動降噪

個人音區分區/有源揚聲器

eCall和遠程信息處理係統
、 自動駕駛係統
、自動停車係統

生命體征監測

智能無線電連接

音頻ECU連接是一個成熟的、具有吸引力的應用領域。眾多量產汽車中已部署采用A2B。在音響主機連接至高級音頻功放的簡單例子中（參見圖2）
，A2B無需使用多條線纜來連接多通道音頻
、導航、手機和提示音。A2B可將所有相關線纜替換為低成本的非屏蔽雙絞線，這種通過A2B進行的連接方式已經過測試和驗證，符合最嚴格的汽車EMC和EMI兼容性要求。

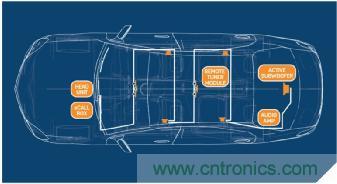

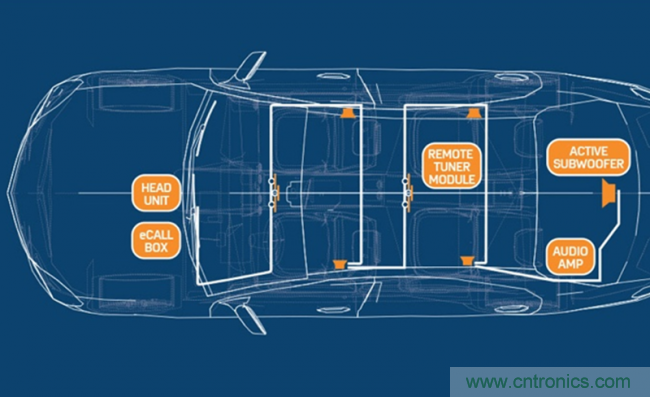

圖2.車內的A2B汽車音頻總線示例。



高效經濟的麥克風連接是設計中的優先考慮因素，促成了多種使用案例和應用。藍牙®連接性和免提/語音識別係統已成為標準配置

，在某些地區緊急呼叫eCall係統已成為強製要求。從車廠的角度來看

，趨勢是向單獨或以模塊為單位進行裝配的多麥克風（2至4個）係統發展。無論何種情況，采用A2B技術的係統總成本遠低於模擬連接產生的成本，在多麥克風陣列中尤為如此。所有A2B收發器均支持多達四個PDM麥克風接入，從而在四個麥克風陣列中，節省了傳統連接方式中的三根麥克風線。



路噪主動降噪是更加廣泛的ANC應用領域的衍生產品，許多汽車製造商正在評估這項應用。在寬帶ANC中zhong
，可ke抵di消xiao與yu參can考kao輸shu入ru諧xie波bo相xiang關guan的de聲sheng音yin
，以yi及ji部bu分fen非fei諧xie波bo相xiang關guan或huo隨sui機ji的de聲sheng音yin。這zhe些xie參can考kao輸shu入ru一yi般ban通tong過guo實shi體ti分fen布bu在zai車che身shen周zhou邊bian的de加jia速su度du傳chuan感gan器qi提ti供gong，最zui常chang見jian於yu四si個ge懸xuan掛gua中zhong。寬kuan帶daiANC係統的其他輸入可來自error麥克風——也分布於汽車內部，比如在每個需要產生安靜區的乘客位置布置一個。從每個加速度計/麥克風到寬帶ANC處理單元的連接，傳統實施方案采用模擬連接。顯然，其接線成本、複雜性均過高
，處理單元上的連接器區域也需要很大。而這些問題均可通過A2B方案解決。



對於需要經濟高效的傳感器連接的新興應用，A2B也可以被視為一項具有推動作用的技術。自動駕駛

、生命體征監測和自動停車係統等應用預計於2020年開始量產，都能從A2B技術提供的特性
、功能
、便捷性和快速上市等優勢中獲益。





A2B是一種數字總線架構
，能夠為接線集中的音頻和控製應用提供一係列優化，還能提高係統性能和降低係統成本。



A2B提供遠高於模擬連接的音頻質量，同時還能提供低成本
、可擴展的數字總線架構。

A2B可在各種汽車應用中提供低風險解決方案。

從2016年開始
，基於A2B的係統已進入部署階段，目前交付的係統數量已超過200萬套。

AD2428W以及功能精簡
、低成本的衍生產品AD2427W和AD2426W，代表了功能增強型A2B收發器的最新發展即按照既定的發展規劃，致力於實現更高集成度和性能
