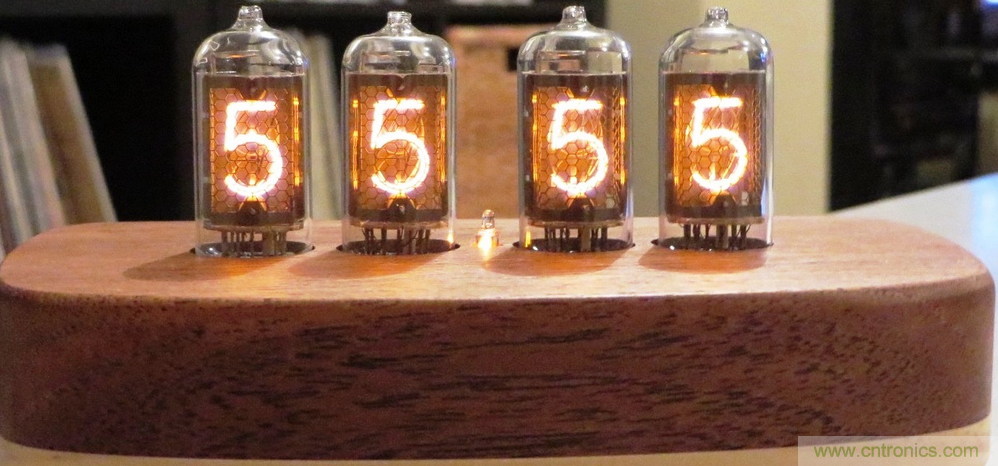

先xian看kan文wen章zhang上shang方fang大da圖tu展zhan示shi的de真zhen空kong管guan時shi鍾zhong成cheng品pin，我wo可ke以yi確que信xin那na個ge送song禮li的de人ren買mai到dao的de是shi好hao東dong西xi，因yin為wei有you的de真zhen空kong管guan時shi鍾zhong會hui用yong直zhi接jie用yong倒dao過guo來lai的de阿e拉la伯bo數shu字zi「2」來顯示數字「5」，看起來真的很醜
；這組真空管時鍾套件是出自Ramsey Electronics這家公司，可惜他們不久前結束了為業餘工程愛好者提供電子係統組裝套件的業務…也許市麵上還是找得到一些相關產品。

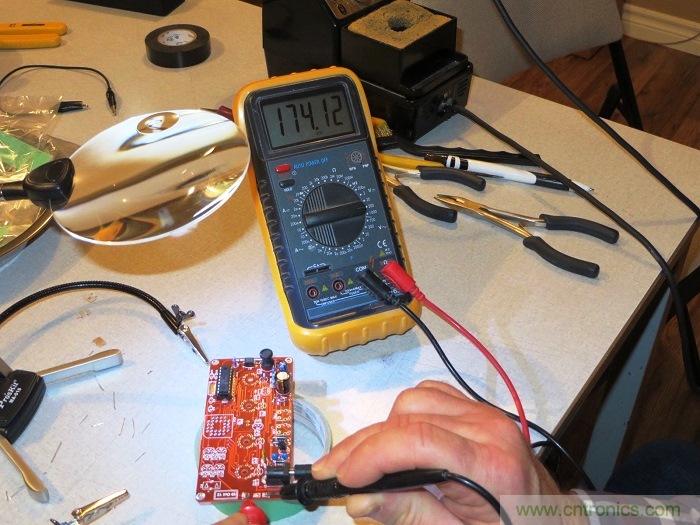

下圖是已經著手進行組裝的一小部份電路板…正在量測陽極電壓：

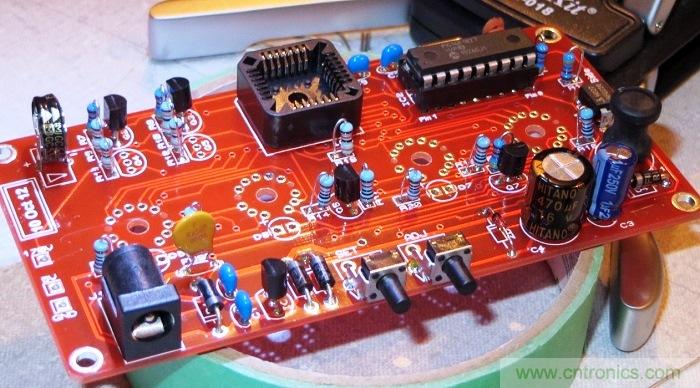

繼續進行組裝，你可以看到電路板左後方有一顆0.1F (或是0.22F

；電路圖跟BOM表上的數據不一樣)超級電容，右後方則有一顆PIC16F1827微控製器，還有右前方的高壓反馳式電感(HV flyback inductor)：

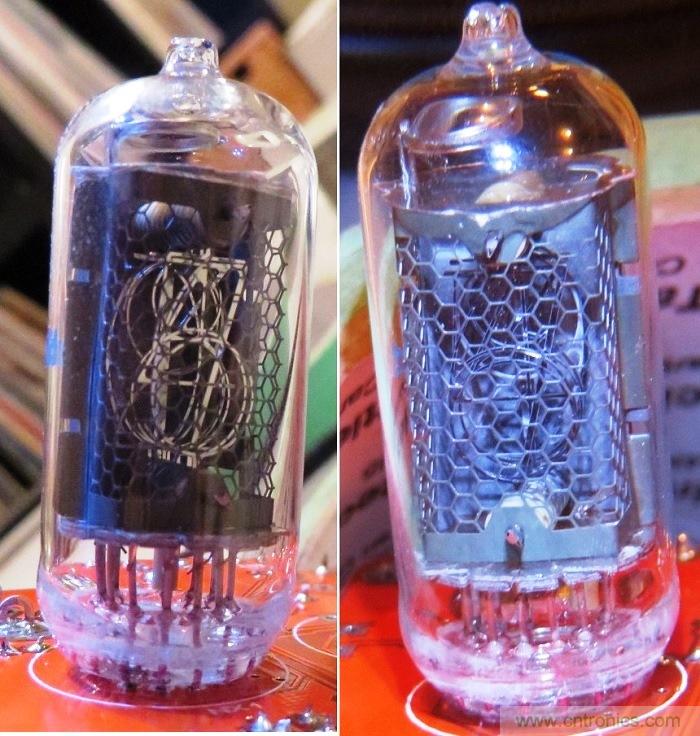

真空管時鍾陰極(顯示數字)與陽極(做為屏幕)的特寫：

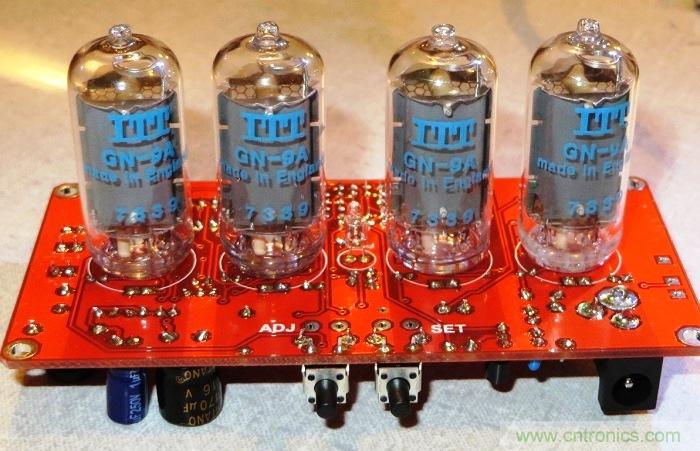

采用1973年問世ITT GN-9A複刻版造型的真空管：

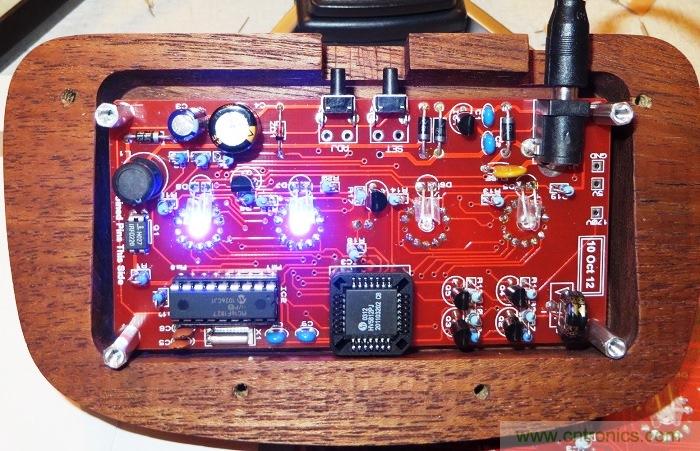

電路板成品；到底是誰最先想到這種LED照明真空管時鍾的點子？幸好這些LED燈是可以關閉的：

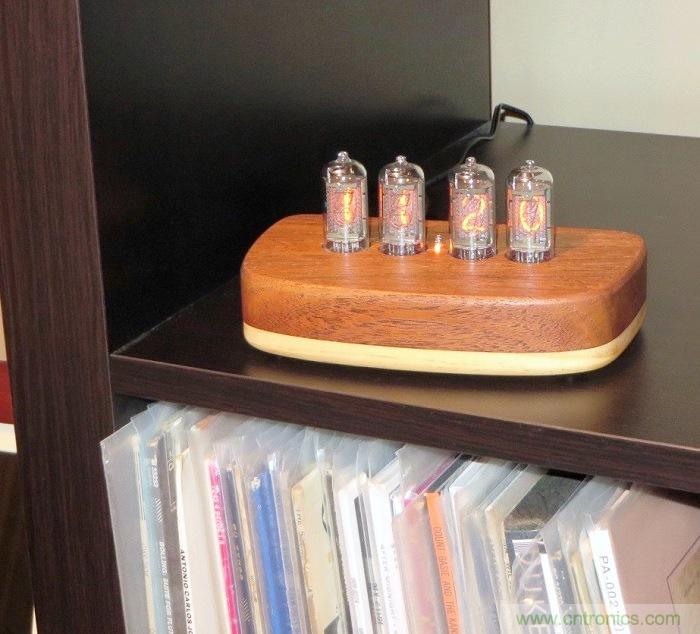

把真空管時鍾跟黑膠唱片擺在一起就是很搭…你不覺得嗎
？

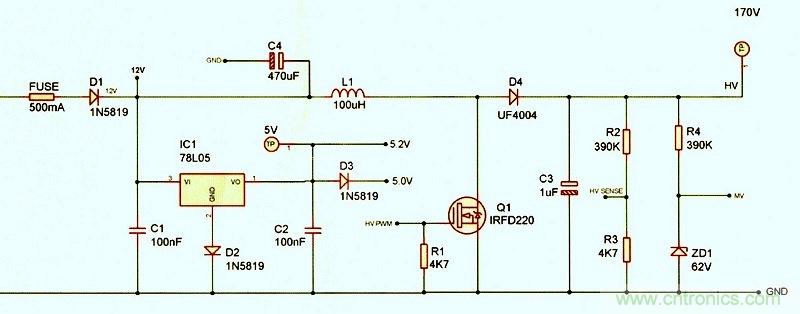

真空管時鍾的電源供應器部份電路圖；HV PWM與感應線(sense lines)直接與PIC μC微控製器連結：

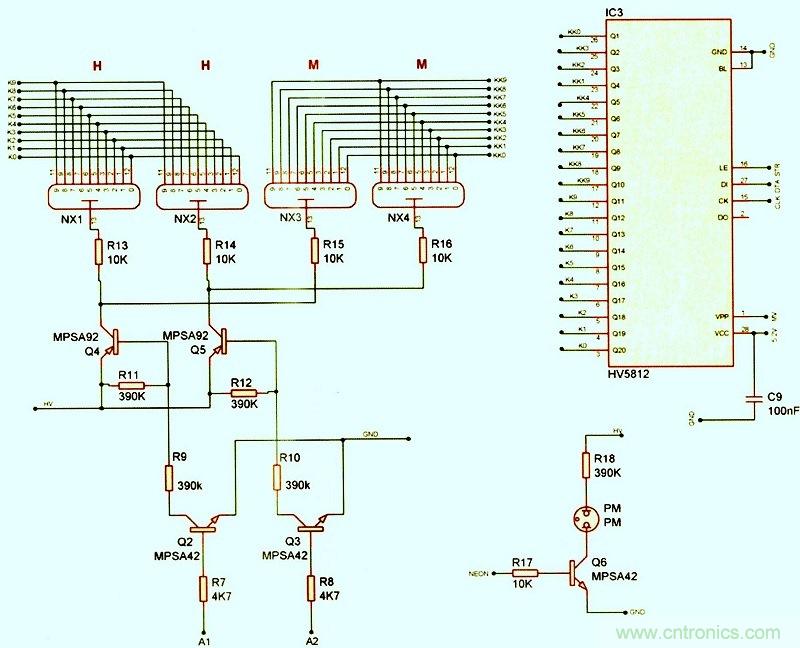

顯示器采用2×2多任務架構，陰極是由Supertex (已被Microchip收購)的HV5812高壓串入並出移位寄存器(SIPO shift register)驅動：





注意HV5812的輸出是圖騰式(totem-pole)而非開漏式(open-drain)；高輸出是透過62V的VPP供應。因此這個真空管時鍾的點火電壓為170V，關斷電壓仍需108V
；我覺得這種電壓足以維持火光，但可能不足以點燃火花(歡迎糾正我)。可能的情況是每個真空管在每一次多任務循環時都會被重新點火一次。



你也是真空管時鍾愛好者嗎
？歡迎跟大夥兒分享你的珍藏！



本文轉載自電子技術設計。（原文發表於Aspencore旗下EDN美國版）
