CAN總線裏我們可以通過對CAN 節點裏的位定時寄存器的控製來實現不同波特率的通信。CAN協議裏將一個位時間分為同步段、傳播段

、相位緩衝段1和相位緩衝段2。每個段的時間長度都可以用一個整數的基本時間單位表示

，該基本時間單位由係統的時鍾振蕩器分頻得到。



同步段位於一個位的起始位置
，CAN-busguidingtiaobianyanweitongbuxinhao
，danshifasongjiedianfasongyigeweigenjieshoujiedianjieshoudaozhegeweizhijiancunzaiwangluochuanboyanchi，chuanboduanzeshiweilebuchangzheduanchuanboyanchi，youyucaiyangdianweizhizaixiangweihuanchongduan1跟相位緩衝段2之間，通過設置相位緩衝段1和相位緩衝段2的值，可以調整采樣點位置，保證每個位采樣點一致。緩衝段的長度調節範圍則是由同步跳轉寬度（SJW）決定。

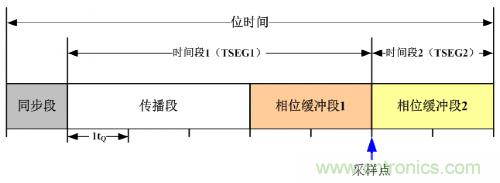

圖1.CAN位時間結構圖

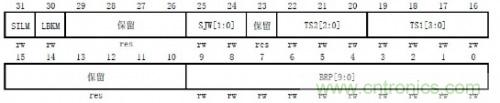

簡單的了解了CAN總線位時間的分段後，我們來看看一個節點的波特率到底要如何設置。如圖2是某ARM內核的CAN位時間特性寄存器 (CAN_BTR)。



圖2.某ARM內核位時間特性寄存器結構圖



SILM（靜默模式）跟LBKM（回環模式）用於調試；



SJW：同步跳轉寬度；



TS2/TS1：位時間裏兩個時間段的分配；



BRP：波特率分頻器，該區域定義了基本時間單元的長度；



例如某著名車廠CAN通信標準裏規定
，通信速率為125 kbps時，應該采用單次采樣，采樣點位置設置在70%~77%之間。其位定時參數取值可見表1與表2。

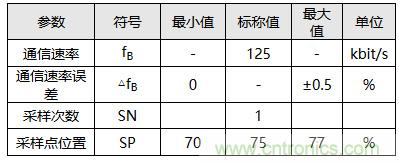

表1.LS_CAN通信速率與采樣點參數

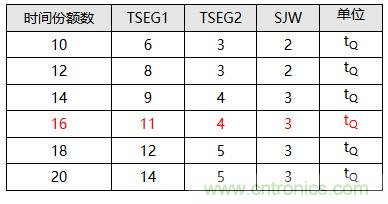

表2.LS_CAN可選時間份額與同步跳轉帶寬



采樣點：采樣點不能太靠前也不能太靠後，否則如果剛好處於一個位的上升沿或者下降沿區間，會造成識別錯誤，所以根據CIA105的規範，采樣點在87.5%左右比較合適。但是一般我們可根據實際情況選取75%~85%之間；



同步跳轉寬度（SJW）：SJW的值直接影響到重同步時相位緩衝段的可調節的範圍，SJW的值可以在1~4之間選擇，我們選擇3、4可以使總線獲得更寬的波特率容忍度
；



采樣次數：分為單次采樣跟三次采樣



，三次采樣在設計之初雖然是為了過濾掉總線上毛刺，但是采用三次采樣經常會影響SJW的跳轉，所以實際應用中我們一般都會采用單次采樣。

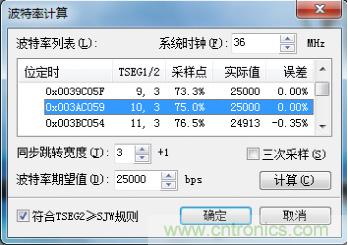

了解設置波特率的原則後，我們采用ZLG的波特率計算軟件，對25kbps波特率的設置參數進行計算
，計算結果如圖3。



圖3.25kbps波特率計算參數



根據上麵提到的原則，我們選取采樣點為75%，SJW為4，時間份額為14的一組參數
，采用ZLG的CAN卡做驗證。

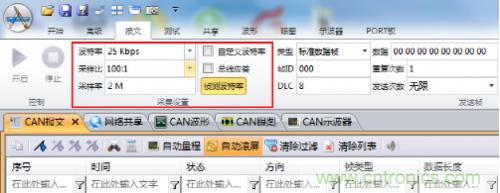

l自動波特率識別：采用CANScope自動偵測波特率的功能，對CAN卡的波特率進行識別，識別結果為25kbps；



圖4.自動偵測波特率

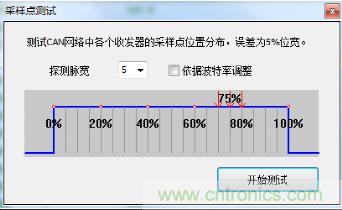

l采樣點測試：采用CANScope對當前波特率下CAN卡的采樣點進行測試，測試結果為75%
；



圖5.采樣點測試

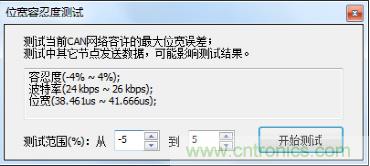

l位寬容忍度測試：采用CANScope對當前波特率下CAN卡進行位寬容忍度測試，測試其對波特率的容忍度情況，測試結果為24kbps~26kbps
，容忍度情況較好
；



圖6.位寬容忍度測試

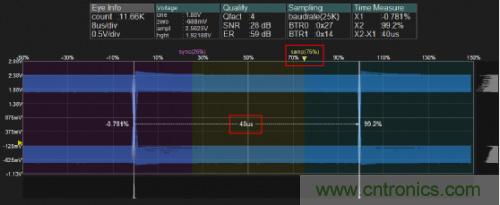

l位時間測試：用CANScope的眼圖功能對當前波特率下CAN卡進行位時間測試
，位時間為40us，與25kbps波特率的位時間相符。



圖7.眼圖測試位時間

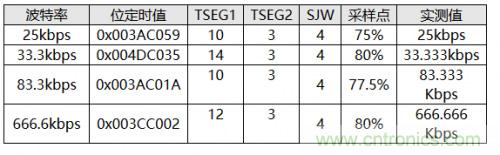

tongguoduibotelvjisuanqijisuanchulaidebotelvjicunqishezhicanshujinxingyanzheng，faxianceshijieguogenwomendeyuqijieguoyizhi，yincizaishiyongteshubotelvshi，womenkeyijiezhubotelvjisuanqilaikuaisujisuanchuweidingshijicunqidecanshuzhi。xiamianwomengeichuyixiekecankaodeteshubotelvdecanshu：
