本文提出了一種多功能存儲器芯片的測試係統硬件設計與實現，對各種數據位寬的多種存儲器芯片（SRAM、MRAM、NOR FALSH、NAND FLASH、EEPROM等）進行了詳細的結口電路設計（如何掛載到NIOSII的總線上）
，最終解決了不同數據位寬的多種存儲器的同平台測試解決方案，並詳細地設計了各結口的硬件實現方法。





隨sui著zhe電dian子zi技ji術shu的de飛fei速su發fa展zhan，存cun儲chu器qi類lei芯xin片pian的de品pin種zhong越yue來lai越yue多duo，其qi操cao作zuo方fang式shi完wan全quan不bu一yi樣yang

，因yin此ci要yao測ce試shi其qi中zhong一yi類lei存cun儲chu器qi類lei芯xin片pian就jiu會hui有you一yi種zhong專zhuan用yong的de存cun儲chu器qi芯xin片pian測ce試shi儀yi。本ben文wen設she計ji的de多duo種zhong存cun儲chu器qi芯xin片pian測ce試shi係xi統tong是shi能neng夠gou對duiSRAM、Nand FLASH、Nor FLASH
、MRAM
、EEPROM等多種存儲器芯片進行功能測試
，而且每一類又可兼容8位
、16位、32位
、40位等不同寬度的數據總線，如果針對每一種產品都單獨設計一個測試平台，其測試操作的複雜程度是可想而知的。為達到簡化測試步驟、減小測試的複雜度、提高測試效率、降低測試成本，特設計一種多功能的存儲器類芯片測試係統，實現在同一平台下完成所有上述存儲器芯片的方便快捷地測試。





此設計方案根據上述各種存儲器獨自的讀寫時序訪問特性，通過FPGA的靈活編程特性，適當地調整NIOSII的外部總線時序，最終實現基於NIOSII的外部總線訪問各種存儲器讀寫時序的精確操作。如圖2-1。通過FPGA自定義一個可以掛載所有存儲器芯片的總線接口-ABUS，如表1。而且在同一個接口上能夠自動識別各種接入的被測試存儲器芯片，它們通過類別輸入信號（CLAS）來區分,meiyizhongcunchuqixinpianduiyingyizhongdutedecaozuoshixu。xiamianshijizhongcunchuqixinpiandejiekoulianjiefangshijixinhaomiaoshu。qitadecunchuqixinpiandoukeyiyongleisidejiefaguazaidaoABUS總線上，最終完成測試。

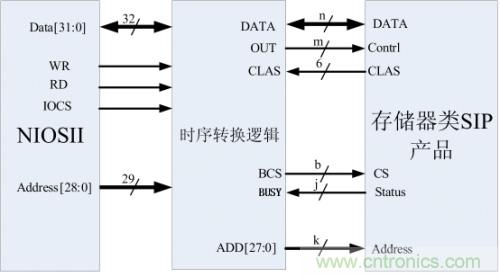

圖 2‑1 NIOSII的總線掛載各類存儲器芯片連接示意圖

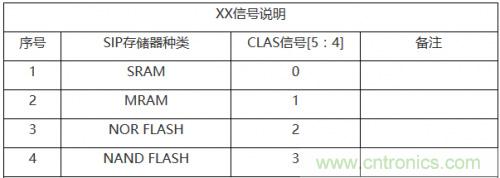

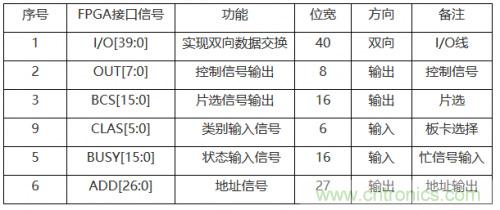

表1：ABUS接口信號說明表





如圖2-2所示，40位NAND FLASH與NIOSII 通過ABUS(FPGA)橋接,把外部總線的時序完全轉換成NAND FLASH的操作時序。40位NAND FLASH芯片品由五個獨立的8位NAND FLASH芯片拚接構成。5個8位器件的外部IO口拚接成40位的外部IO口，而各自的控製線（NCLE，NALE
，NRE，NWE）連接在一起構成一組控製線（NCLE，NALE
，NRE，NWE）
，片選相互獨立引出成NCS0-NCS9,忙信號獨立引出為R/B0-R/B9。



如表2，詳述了40位NAND FLASH與ABUS的連接關係。

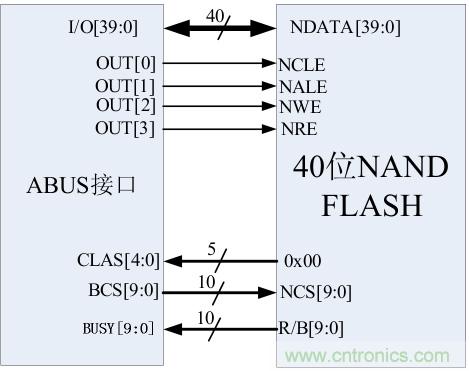

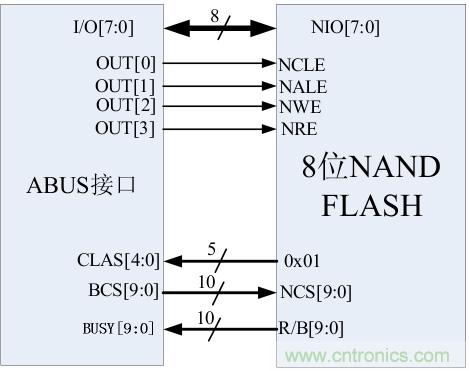

圖 2‑2 ABUS與40位NAND FLASH接口圖

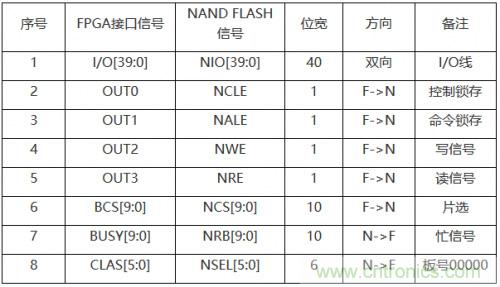

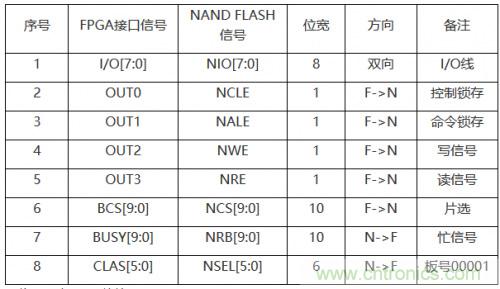

表2

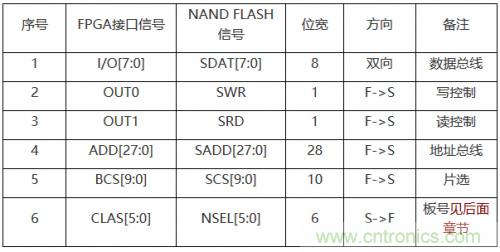

，40位NAND FLASH接口連接表





40位SRM模塊與NIOSII通過ABUS連接
，實現正確的時序讀寫操作。測試時，一次隻測試8位，分5次完成所有空間的測試。如圖2-4。表4是詳細的信號連接說明。

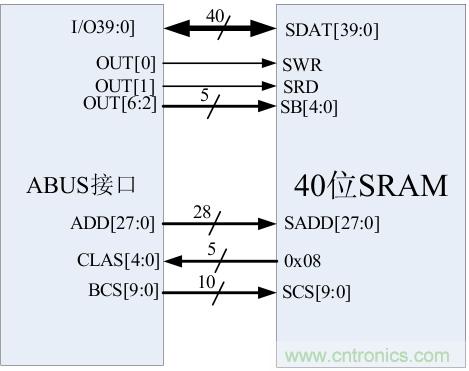

圖 2‑4  ABUS與40位SRAM連接

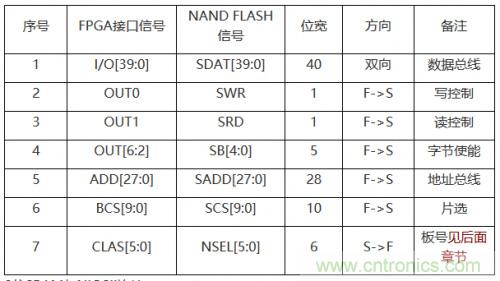

表4，40位SRAM接口連接表





8位SRM模塊與NIOSII通過ABUS（FPGA）連接
，實現正確的時序讀寫操作。如圖2-5。表5是信號連接說明。

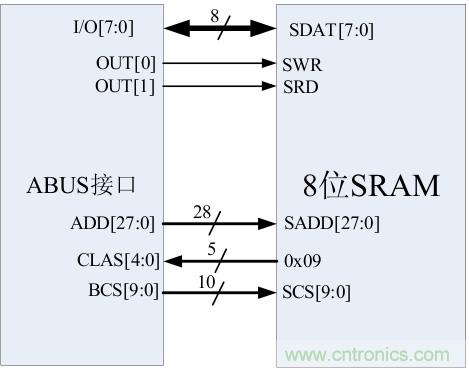

圖 2‑5  ABUS與8位SRAM連接



8位SRAM與NIOSII連接



8位SRM模塊與NIOSII通過ABUS（FPGA）連接

，實現正確的時序讀寫操作。如圖2-5。表5是信號連接說明。



圖 2‑5  ABUS與8位SRAM連接



表5，8位SRAM接口連接表





在測試NAND FLASHshi
，ceshishijianchangdashigexiaoshibudeng。zaiciweitigaoceshixiaolv
，zengjiaceshisudu，benshejicaiyongliangtaowanquanyiyangqiedulideyingjianxitonggoucheng。ketongshizuiduoceshi2片NAND FLASH器件。每一個硬件係統由一個微處理器（NIOSII）加一個大容量FPGA及一個存儲器測試擴展接口（即ABUS接口）三大模塊構成。如圖3-1。RS232通信接口實現測試係統與上位機的數據交換
，完成人機交互操作。電源係統產生各種合適的電壓，滿足各芯片的電源供給。

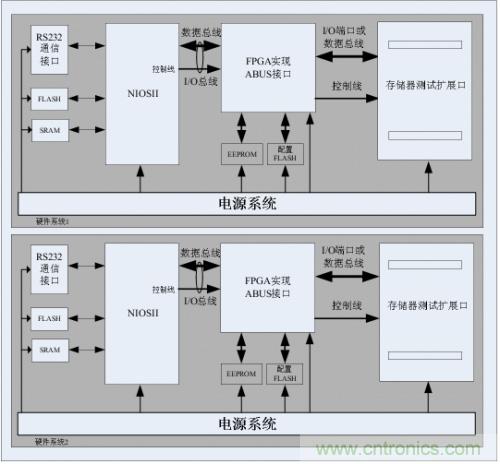

圖 3‑1 硬件方塊圖





處理器模塊電路由FPGA內嵌的NIOSII軟核（CPU）、兩路RS232通信、一個FLASH芯和一個SRAM芯片組成。CPU是整個係統的核心管理者
，向下負責各種存儲器芯片的讀寫測試
，向上負責與上位機通信，實現人機交互。通信由其中一個RS232電路完成，另一個RS232電路用來實現係統調試和軟件固化。FLASH芯片用來存儲程序代碼及重要的數據。而SRAM芯片在CPU上電工作以後
，通過CPU加載FLASH的程序，最終給CPU的程序代碼提供快速的運行環境。





ABUS接口模塊由FPGA芯片、配置FLASH及數據存儲EEPROM芯片構成。ABUS要實現NIOSII的外部總線與多種存儲器模塊的接口對接

，每一種特定的存儲器有一個特定的時序邏輯，而每一種時序邏輯可以通過FPGA的硬件代碼（IP核）來實現，具體的每一個存儲器模塊在測試時會給ABUS接口一個固定的類別信號CLAS，ABUS接口根據這個類別信號識別出各種SIP存儲器模塊
，最終切換出正確的對應特定產品的時序邏輯

，來完成NIOSII通過外部總線來對存儲器芯片的讀寫測試。而配置FLASH實現FPGA在上電時硬件程序的加載工作及掉電數據保護。EEPROM用來存儲一些重要的係統參數。





存儲器測試擴展接口在硬件上由兩排雙排座構成。一共是120個管腳。ABUS接口與測試擴展接口相連接:40個管腳與雙向的數據或I/O線相連
、8個管腳與8根信號輸入控製線相連、16個管腳與16根片選信號輸出線相連、5個管腳與5根類別輸入信號相連
、16個管腳與16根狀態輸入信號線相連

、27個管腳與27根地址線相連。其它的管腳可分配成電源和地線
，以及信號指示等。





每一種SIP存儲器對應於一個特定的ABUS接口IP核，以實現正確的時序讀寫操作。這個IP核有一個統一的接口約定
，都是由兩個固定的接口構成，其中與NIOSII連接的是外部總線接口
，其操作按照NIOSII的外部總線時序規範來實現，另一個接口就是上文提及的ABUS接口，在相應的CLAS信號有效的情況下，它負責把NIOSII的外部總線讀寫時序轉換成對應存儲器芯片的時序。IP核的工作就是完成這些讀寫操作的轉換。表5是各種SIP存儲器對應的類別信（CLAS）號輸入值，在設計接口轉接板時要按這個值設定
，ABUS才會切換出正確的讀寫時序。



七位類別示別信號含義：T_XX_WW_CC,T為1表示高低測試測試，為0表示常溫下的功能測試。XX表示存儲器種類，WW表示總線寬度，CC表示容量種類。



表5 各種SIP存儲器對應的CLAS信號值



8位SRAM/MRAM/NOR FLASH接口IP核設計


如圖4-1
，SRAM、MRAM和NOR FLASH的接口操作基本一致
，NIOSII的總線時序完全滿足。故在FPGA內部隻要簡單地把相應的控製線和數據線相連就可以了
，唯獨隻要設計一個片選寄存器，用來區分存儲器芯片的16個片選。每一個片選可以訪問的空間為128MByte。片選寄存器的地址為（基址+0x0FFFFFFC）,基地址設在NIOSII外部總線的最高地址位。

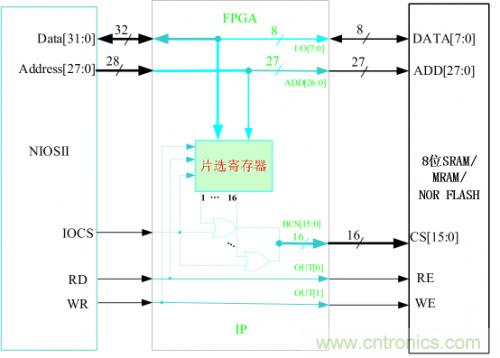

圖 4‑1  8位SRAM/MRAM/NOR FLASH接口IP





如圖4-2
，SRAM
、MRAM和NOR FLASH的接口操作基本一致
，NIOSII的總線時序完全滿足。故在FPGA內部隻要簡單的把相應的控製線和數據線相連就可以了，唯獨隻要設計一個片選寄存器，用來區分SIP的16個片選。每一個片選可以訪問的空間為128MByte。片選寄存器的地址為（基址+0x0FFFFFFC）,基地址設在NIOSII 外部總線的最高地址位。



圖 4‑2 16位SRAM/MRAM/NOR FLASH接口IP





如圖4-3，SRAM
、MRAM和NOR FLASH的接口操作基本一致
，NIOSII的總線時序完全滿足。故在FPGA內部隻要簡單的把相應的控製線和數據線相連就可以了，唯獨隻要設計一個片選寄存器，用來區分SIP的16個片選。每一個片選可以訪問的空間為128MByte。片選寄存器的地址為（基址+0x0FFFFFFC）,基地睛設在NIOSII 外部總線的最高地址位。



圖 4‑3 32位SRAM/MRAM/NOR FLASH接口IP





如圖4-4
，40位的數據寬度有點特殊。在此我們把40位的數據分成5個8位的區域，用8位寬度的總線去分別訪問每一個區域。IP核中的位選寄存器就是用來完成切換8位數據總線到40位總線的5個區域的其中一個。片選寄存器的地址為（基址+0x0FFFFFFC）,位選寄存器的地址為（基址+0x0FFFFFF8）。最大可以測試128M×40位×16片的存儲器SRAM/MRAM/NOR FLASH模塊。

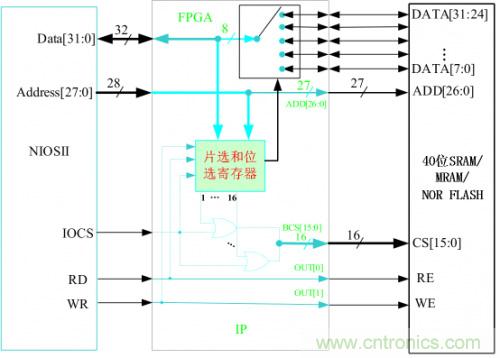

圖 4‑4 40位SRAM/MRAM/NOR FLASH接口IP





如圖4-5，通過寫片選寄存器來選中模塊的16個片選的其中一個。我們約定其地址為（基址+0x0FFFFFFC）。讀狀態寄存器返回的是16個NAND FLASH芯片的忙信號，其地址為（基址+0x0FFFFFF8）。向地址（基址+0x00）寫入數據就是對NAND FLASH數據寄存器的寫操作。向地址（基址+0x00）單元讀數據就是對NAND FLASH數據寄存器的讀操作。向地址（基址+0x01）寫入數據就是對NAND FLASH命令寄存器的寫操作。向地址（基址+0x02）寫入數據就是對NAND FLASH地址寄存器的寫操作。

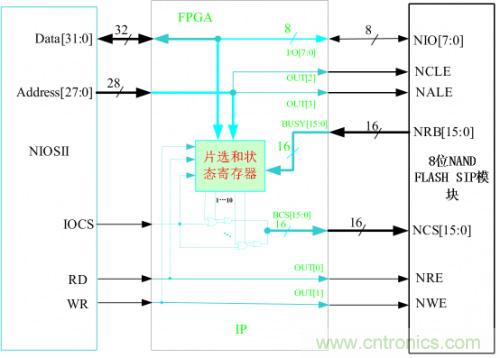

圖 4‑5 8位NAND FLASH的ABUS接口IP核設計圖





16位的NAND FLASH存儲器芯片可以有多種組合方式,可以用多個16位的NAND FLASH組合,也可以用多個8位的NAND FLASH組合。這裏我們假設16位的SIP NAND FLASH產品是由多個16位的NAND FLASH組合而成，下麵的IP核是根據它的結構來設計的。



如圖4-6，通過寫片選寄存器來選中模塊的16個片選的其中一個。我們約定其地址為（基址+0x0FFFFFFC）。讀狀態寄存器返回的是16個NAND FLASH芯片的忙信號
，其地址為（基址+0x0FFFFFF8）。向地址（基址+0x00）寫入數據就是對NAND FLASH數據寄存器的寫操作。向地址（基址+0x00）單元讀數據就是對NAND FLASH數據寄存器的讀操作。向地址（基址+0x01）寫入數據就是對NAND FLASH命令寄存器的寫操作。向地址（基址+0x02）寫入數據就是對NAND FLASH地址寄存器的寫操作。

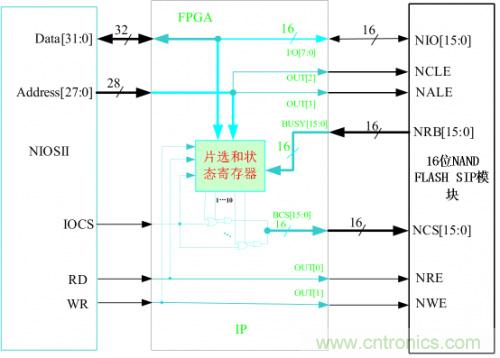

圖 4‑6 16位NAND FLASH的ABUS接口IP核設計圖





將寫好的FPGA程序和調試的C代碼寫入FLASH後
，掉電重配置FPGA，串口的輸出能正常識別所有設置好的存儲器芯片，並能夠進行準確地讀寫功能測試。達到了設計目的。



本文介紹了一種低成本、簡單
、靈活的多種存儲器芯片測試係統的硬件設計
，並采用FPGA、FLASH、SDRAM、RS232電路等實現。采用這種方案
，用戶可根據市場需求，靈活的增加測試係統功能，實現更多的存儲器芯片測試。
