幹擾波形是來自探頭接地還是通道串擾？

發布時間：2017-06-22 責任編輯：susan

【導讀】很hen多duo工gong程cheng師shi在zai使shi用yong示shi波bo器qi測ce量liang開kai關guan電dian源yuan輸shu出chu信xin號hao時shi，會hui發fa現xian兩liang個ge測ce量liang通tong道dao之zhi間jian存cun在zai互hu相xiang幹gan擾rao的de情qing況kuang。這zhe個ge幹gan擾rao是shi否fou來lai自zi於yu通tong道dao之zhi間jian呢ne？我wo們men實shi測ce來lai驗yan證zheng一yi下xia。

一、背景概述

使用示波器測量開關電源輸出信號時，發現兩個測量通道之間存在互相幹擾（串擾）的情況。那麼兩個測量通道之間會不會彼此幹擾呢？

測試方法：通道1測量小信號（100mv/div），通道2測量大信號（5V/div），觀察信號互相影響的情況。

Ø 首先使用標準信號源來驗證通道隔離度的影響因素；

Ø 然後使用不同的測量方法來驗證串擾的影響因素。

二、通道隔離度測試驗證

如圖1示波器兩通道輸入的信號直接從信號發生器輸出，可以發現通道2信號對通道1無任何影響，通道隔離度好。當然通道隔離度的指標有著更嚴謹測試方法，這裏先簡單試驗一下。

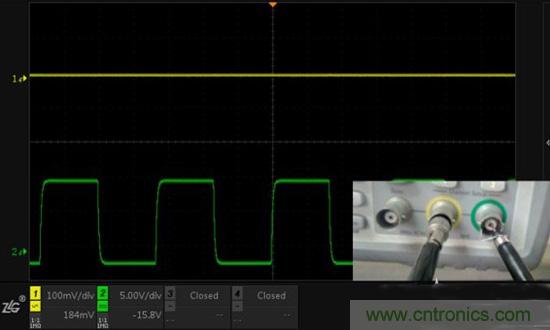

圖1.CH1、CH2測量信號發生器輸出，接地良好

三、幹擾出現的真正原因——地線！

以上幹擾主要和探頭的使用有關，特別和探頭地線的接法有關。測量過程如下，同時記錄該測試模式的串擾情況：

1. 通道1探頭地使用鱷魚夾接地，通道2關閉（證明通道1信號原狀，見圖2）

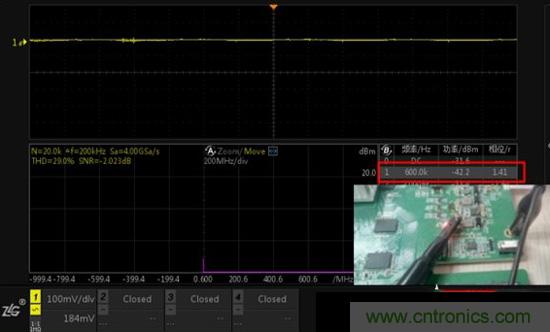

圖2.CH1使用夾子測量電源輸出，CH2懸空

注：通道1信號幅度雖然非常小，但通過FFT分析還是可以定位出600K頻點的幹擾。

2. 通道1和2探頭地使用鱷魚夾隻接一個地（串擾非常嚴重，見圖3）；

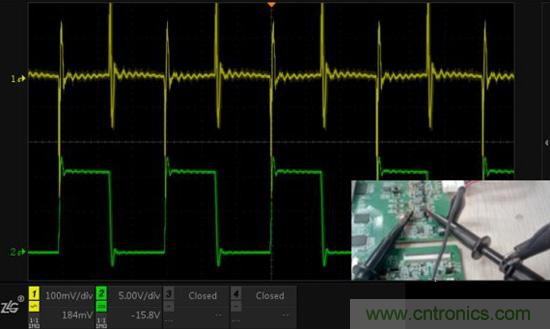

圖3.CH1使用夾子測量電源輸出，CH2使用夾子測量電感，單點接地

3. 通道1和2探頭地使用鱷魚夾分別接地（串擾嚴重，見圖4）；

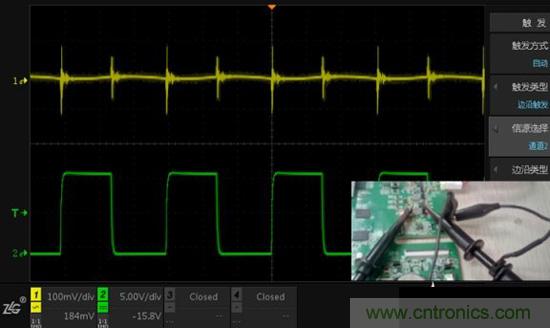

圖4.CH1使用夾子測量電源輸出，CH2使用夾子測量電感，各自接地

4. 通道1地使用彈簧接地，通道2地使用鱷魚夾接地（串擾很小，圖5）；

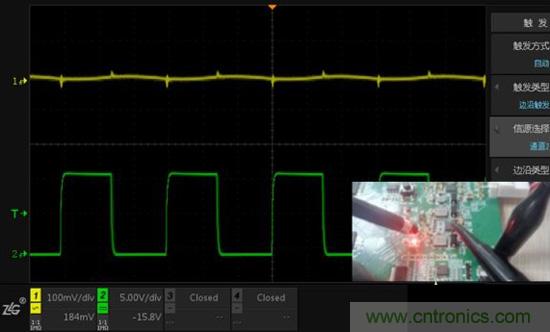

圖5.CH1使用接地彈簧測量電源輸出，CH2使用夾子測量電感，各自接地

5. 通道1和2探頭均使用彈簧分別接地（串擾最小，見圖6）；

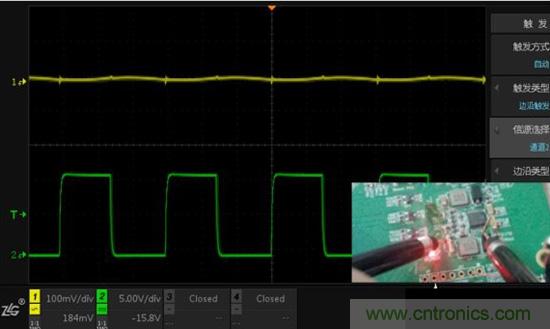

圖6.CH1使用接地彈簧測量電源輸出，CH2使用接地彈簧測量電感，各自接地

四、總結

· 測量探頭及地線連接良好時，示波器的通道間幹擾很小；

· 幹擾來自測試探頭處接地寄生參數的影響，如引線電感；

· 同時測量兩個信號時，為了避免接地回路的互相幹擾，要分開接地；

· 測量敏感信號時要使用接地彈簧，必要時使用接口端子。
