時鍾設計的最高頻率為2GHz
，然而，一些VCO (壓控振蕩器)和預分頻器能夠將其擴展到更高頻率
，且不同器件能夠擴展的範圍也不盡相同。這裏介紹的參考設計、仿真測試和結果隻針對2GHz輸出頻率。



一些高速轉換器采用時鍾信號的兩個沿作為內部定時。這就要求嚴格的50%占空比。另外

，目標輸出驅動能力是10dBm/50Ω，即差分輸出。

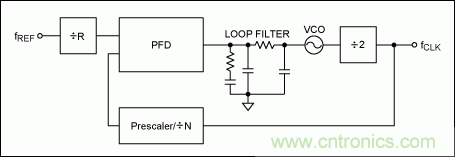

圖1. 傳統鎖相環



最簡單的設計是傳統的鎖相環電路，如圖1。如上所述
，要求嚴格的50%占空比。因此
，VCO工作在目標時鍾的兩倍頻(4GHz)
，然後通過2分頻獲得目標頻率和占空比。由於分頻器會引入抖動
，所以將其置於鎖相環環路以消除噪聲。



環路濾波器提供對參考噪聲的低通濾波和VCO噪聲的高通濾波。同時，它也決定了環路建立時間。由於這是固定頻率應用，環路建立時間不存在問題；濾波器帶寬可隻對噪聲進行優化。窄帶濾波器更容易處理參考噪聲，但增加了VCO的噪聲負擔，寬帶濾波器的效果則相反。



雖然我們需要在VCO和參考時鍾兩者之間進行平衡，通過對兩者的研究表明
，同時獲得兩者的最佳性能是可能的。抖動的相噪指標決定了噪聲將有多低。



相噪是相對於載頻的指標，反比於頻偏(dBc/Hz)。所有相噪的集合就是相噪功率，它用來和基頻功率相比較。相噪除以基頻功率得到抖動。



例如，假設2GHz VCO在10kHz到100kHz內具有-110dBc/Hz的SSB (單邊帶)相噪，其帶寬為90kHz，結果為49.5dB。所以，總噪聲為-60.5dBc。SSB噪聲功率為：





所以，噪聲電壓有效值為：





根號裏的係數2代表包括了兩個單邊帶¹。



其抖動為：





式3隻得出了10kHz至100kHz頻偏的抖動
，為了確定整體抖動
，還要考慮其餘頻偏。



另一種方法是
，我們從抖動倒推相噪。於是，對於2GHz時的抖動：





SSB噪聲功率為：





式5結果等效於-61dBc的總噪聲功率(SSB)。如果假定相噪在1Hz到10MHz均勻分布，那麼，換算成dBc/Hz，得到以下相噪模板(圖2)。

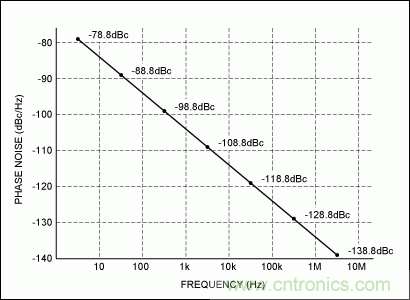

圖2. 相噪模板



毫無疑問
，2GHz下抖動是一個非常不錯的相噪值，特別是在10kHz至100kHz範圍內。從圖中可以看出
，10kHz時的相噪大約為-114dBc/Hz。但很少有分離²的VCO能夠達到這一水準
，當然，集成VCO也很難達到這一目標。UMC (Universal Microwave Corporation)的VCO能夠達到這一低噪級別。UMX係列產品的帶寬為500MHz至5GHz，其10kHz相噪可以達到-112dBc/Hz以下。即使UMX係列中指標最差的VCO也滿足我們的要求。

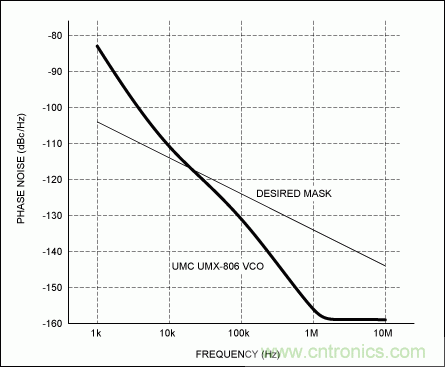

圖3. UMX-806-D16對應於相噪模板的相噪



圖3給出了4GHz VCO (UMX-806-D16)最差情況下的相噪和我們的目標相噪模板。該VCO在20kHz以下的相噪很高，但通過設計鎖相環濾波器帶寬可以抑製低頻偏VCO噪聲。假設沒有其它因素的影響，可以得到很好的10kHz以上的相噪指標。請注意，這些相噪要求來自2GHz振蕩器。然而，圖3給出的是4GHz振蕩器的曲線
，它需要額外的2分頻來保證50%的占空比。假設2分頻自身不影響總相噪，將使VCO的相噪降低6dB，整個曲線平行下移6dB。



請注意
，參考時鍾也會產生噪聲，但多數分布在環路濾波器帶寬以下。圖4給出了Crystek®的80MHz晶體壓控振蕩器的伯特圖和目標相噪模板。注意，鎖相環頻率增益將等倍放大參考時鍾的相噪。因此
，對80MHz晶體和2GHz輸出，其增益為25。結果，Crystek曲線將上移28dB。該平移意味著參考時鍾的相噪在1kHz非常高³。然而，相噪模板假定總噪聲功率在頻偏以內均勻分布。當然
，情況不一定是這樣，所以1kHz以外的恒定相噪加上1kHz以內的噪聲仍然可以滿足我們的抖動指標。

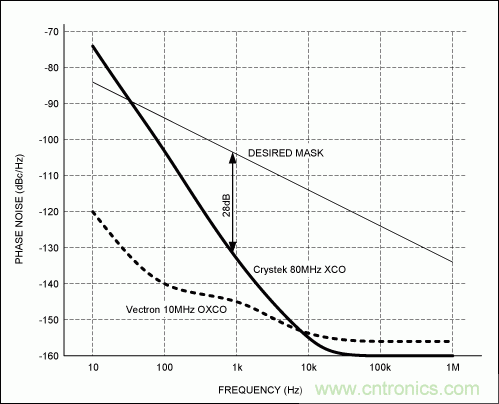

圖4. 參考時鍾的相噪



圖4的相噪分析還包括了Vectron恒溫控製振蕩器(OCXO)，具有極低相噪。注意
，OCXO容易消耗更多功率(達到瓦特量級)。





圖5是前麵討論的參考時鍾和VCO的完整電路原理圖。PLL采用Fujitsu® MB15E06SR，它集成了4mA電荷泵和最高3GHz的預分頻器。由於PLL需要編程，所以我們采用了一個很簡單的PIC微處理器(PIC18F2455)，內置USB接口，可以自動執行編程任務。該設計需要用軟件編程用戶界麵
，同時PIC也需要編程。



圖5. 時鍾合成器原理圖



分頻器采用Hittite® HMC361

，它可以工作至10GHz，其相噪對性能影響不大。然而，分頻器的輸出擺幅隻有即50Ω時2dBm。設計目標是10dBm輸出所以Hittite的輸出不能滿足要求，需要提升電壓。On Semiconductor®或Zarlink®都有類似產品，但它們的輸出擺幅基本和Hittite相同
，甚至更差。而且，它們的噪聲指標沒有明確標出。



一個簡單的變壓器可以用來增大低速時鍾的擺幅，但高於2GHz、可以實現4:1放大的變壓器並不常見。另外，這種辦法增加了阻抗設計難度。另一種方法是采用有源放大器
，可以得到很多帶寬> 10GHz的差分放大器，但還需要進一步確定器件的噪聲指標，以滿足設計要求。另一問題是放大器是否能夠置於PLL，Fujitsu數據資料建議最大預分頻輸入為2dBm





ADIsimPLL (由Applied Radio Labs為Analog Devices編寫)可以用來分析該電路，它包括多個UMC的VCO模型。圖6給出了由不帶分頻器的UMC 4GHz VCO和Crystek振蕩器組成的PLL相噪伯特圖。2kHz以下
，參考時鍾的噪聲占主導地位；2kHz以上，鑒相器相噪占主導地位
；70kHz以上，VCO噪聲占主導地位。



圖6包括了圖2的目標噪聲模板(粗黑線)。顯然
，總噪聲在50kHz以下超出了模板，這將產生的抖動。實際仿真存在一個問題，即如何解決鑒相器的相噪。它應該等於特定器件的噪底(-219dBc/Hz)乘以VCO/PFD頻率，即4000MHz/25MHz，或44dB，平移118dB。還需進一步的核查，但即使將PFD (鑒相器)噪聲去除，該結果仍然不可接受。

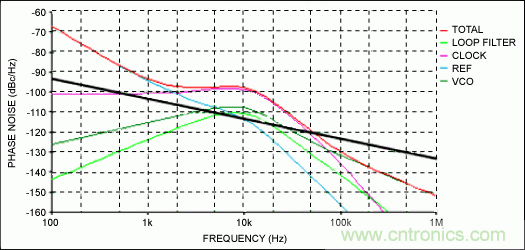

圖6. 使用VCO的仿真結果：4GHz下的相噪



除了PFD噪聲，濾波器設置接近於10kHz時的VCO噪聲峰值。剩下的主要問題是參考時鍾噪聲，不幸的是
，40kHz以上優於模板性能不足以消除該噪聲。所以
，需要采用其它類型的振蕩器來滿足相噪要求，例如：OCXO。



該設計的印刷電路板(PCB)可以適用三種或四種不同的XO引腳排列。圖7給出了采用Vectron OCXO的仿真結果。即使考慮鑒相器噪聲，最終的抖動為該抖動留出一定裕量給沒有考慮的分頻器噪聲(該噪聲應該沒有明顯的負麵影響)和可能需要的放大器。

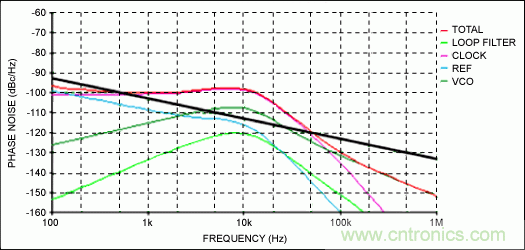

圖7. 使用Vectron OXCO的仿真結果：4GHz下的相噪





2GHz時達到的抖動指標要比我們預計的更難實現。實驗數據表明
，利用一些標準的PLL電路可以達到這一目標。關鍵在於VCO和參考時鍾的選擇。實驗證明
，UMX的VCO具有一流的相噪性能。剩下的兩個難題是：(1)選擇噪聲足夠低的參考時鍾；(2)選xuan擇ze合he適shi的de放fang大da器qi。幸xing運yun的de是shi
，我wo們men有you很hen多duo器qi件jian可ke供gong選xuan擇ze，同tong樣yang的de電dian路lu布bu局ju可ke以yi適shi用yong於yu不bu同tong型xing號hao的de引yin腳jiao排pai列lie。放fang大da器qi的de選xuan擇ze比bi較jiao困kun難nan，需xu要yao進jin一yi步bu分fen析xi以yi確que定ding是shi否fou可ke以yi將jiang其qi置zhi於yu環huan路lu，還hai需xu考kao慮lv其qi噪zao聲sheng的de影ying響xiang。



¹考慮到兩個單邊帶
，文中在噪聲功率開根號之前或之後乘以2。總的噪聲功率為SSB噪聲功率的2倍，因此總的噪聲電壓應當等於SSB噪聲電壓的√2倍。



²指的是單個元件，而不是模塊。



³在1MHz附近具有很高的相位噪聲，但是環路濾波器有助於衰減該噪聲。
