我們先來感受一下，探頭地線長與短其測量結果有何不同。

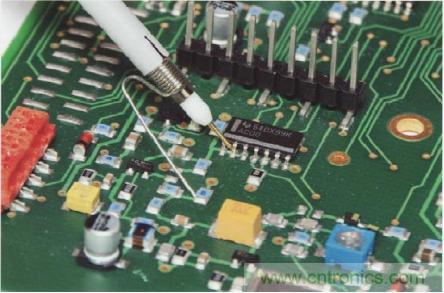

以晶振信號測量為例，如圖1所示為常規的鱷魚線接地測量方法，可看到信號過衝嚴重伴隨振蕩，和想像中的方波不一樣。而圖2所示的短地線彈簧接地測量方法，波形端正不少
，顯然資深工程師的方法沒錯。

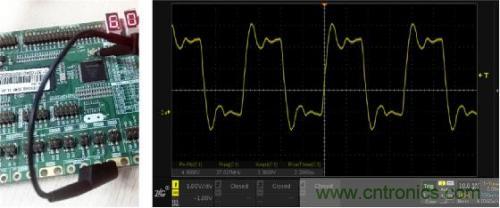

圖1.常規（鱷魚線）測量方法（錯誤）

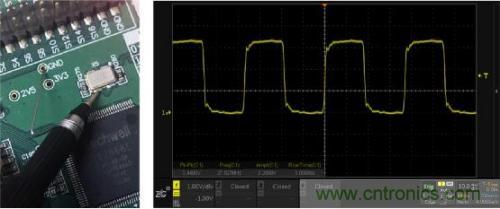

圖2.短地（彈簧地）測量方法（正確）





種種跡象表明凶手就是“地線”那證據在哪呢?

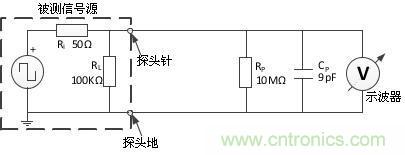

且看圖解，如圖3所示為示波器使用探頭進行信號測量理論上的等效模型。探頭與示波器組成具有一定輸入電阻和輸入電容的測試設備；被測量信號等效為具有一定內阻與工作負載的源。



圖3.理論測量等效模型



由(you)於(yu)地(di)線(xian)是(shi)一(yi)根(gen)導(dao)線(xian)
，因(yin)此(ci)它(ta)有(you)一(yi)定(ding)數(shu)量(liang)的(de)分(fen)布(bu)式(shi)電(dian)感(gan)
，線(xian)越(yue)長(chang)電(dian)感(gan)則(ze)越(yue)大(da)。常(chang)規(gui)的(de)測(ce)量(liang)方(fang)法(fa)就(jiu)會(hui)由(you)鱷(e)魚(yu)線(xian)引(yin)入(ru)分(fen)布(bu)式(shi)感(gan)

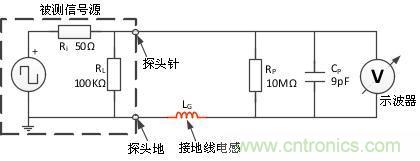

，此(ci)時(shi)它(ta)的(de)等(deng)效(xiao)模(mo)型(xing)如(ru)圖(tu)4所示的LG電感，這一電感將與探頭電容相互影響，在LG和CP值確定的某個頻點上形成諧振，導致減幅振蕩現象的產生。



圖4.長地線（鱷魚線）測量等效模型

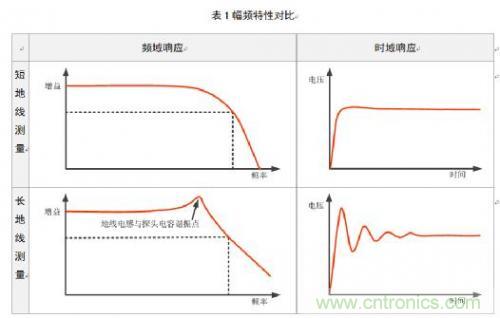

諧振點在頻域及時域的影響如表1中所列圖示。其中短地線（彈簧地）測量用圖3所示模型分析
；長地線（鱷魚線）測量用圖4所示模型分析。



可以發現，長地線測量對應的時域響應，其特征和我們前麵常規（鱷魚線）測量的波形相似，也驗證了理論分析的正確性。





探頭地線在電路中增加了分布電感；地di線xian越yue長chang，電dian感gan越yue大da
，與yu探tan頭tou的de電dian容rong形xing成cheng諧xie振zhen頻pin點dian，會hui在zai快kuai沿yan脈mai衝chong上shang產chan生sheng明ming顯xian過guo衝chong減jian幅fu振zhen蕩dang。因yin此ci測ce量liang高gao頻pin信xin號hao時shi
，探tan頭tou接jie地di線xian越yue短duan越yue好hao。
