以振動試驗的連接器測試為例，整個過程中，監測連接器可能出現次失效區的次數
，進而檢測產品是否合格。



測試需求：

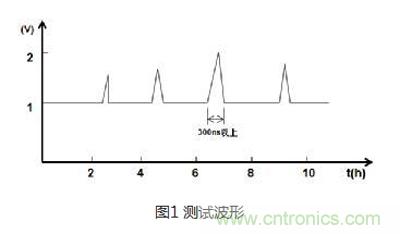

整個振動試驗時長8個小時，在整個過程中連接器可能會出現0~幾十次失效區
，時長是300ns以上，幅值大小不確定（正常情況下電平為1V）。



測試難點：



1、震動試驗時長8小時
，示波器基於大時基錄波難以實現，並且采樣率也不夠；



2、振動實驗室噪聲幹擾較大，失效時的尖峰波形和雜波混雜在一起，不易測試失效區信號。





針對上述測試難題，示波器的分段存儲功能提供了良好的解決方案。



首先，根據異常信號的特征，設置好示波器捕獲觸發條件（包括觸發電平、觸發方式、時基、分段存儲，分段段數等），進行8個小時的振動試驗監測，捕獲異常情況如下圖：

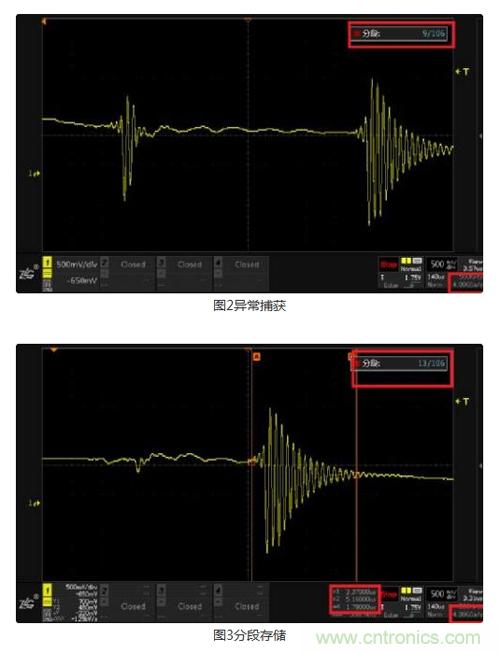

如上圖3所示，在長達8個小時的測試周期中
，共捕獲了106段異常波形，上圖為第9段和第13段的失效區異常情況及信號特征，當前采樣率仍為4GSa/s。



也就是說，分段存儲可以解決你守著示波器的問題！





分fen段duan存cun儲chu在zai采cai集ji過guo程cheng中zhong進jin行xing多duo次ci觸chu發fa，對dui每mei次ci觸chu發fa采cai樣yang得de到dao的de數shu據ju存cun放fang到dao將jiang存cun儲chu空kong間jian分fen成cheng的de一yi段duan一yi段duan小xiao的de存cun儲chu中zhong。示shi波bo器qi觸chu發fa一yi次ci填tian充chong一yi個ge段duan，段duan與yu段duan之zhi間jian的de空kong閑xian信xin號hao或huo信xin號hao不bu感gan興xing趣qu的de部bu分fen沒mei有you被bei采cai集ji和he存cun儲chu。

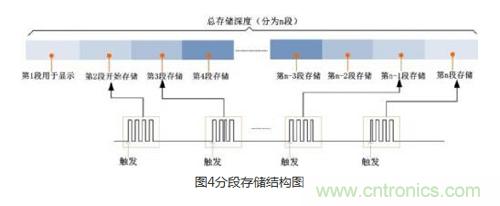

原理如下圖所示：總的存儲深度分為n段，第1段用於顯示，第2段開始存儲，也就是當發生第一次觸發時采集的數據存儲到第2段存儲空間中，當第2段存儲空間存儲滿之後

，結束第一次觸發，等待第二次觸發的到來，觸發後把數據存儲到第3段存儲空間中，以此類推。





如果示波器總的存儲深度為512Mpts，段數分配計算公式如下：



N=512*1024*1024/【當前存儲容量向2^n次冪取整】-1。





如果示波器最大存儲為512Mpts
，在保持4GSa/s采樣率的情況下
，支持分段存儲範圍：1~524287段。

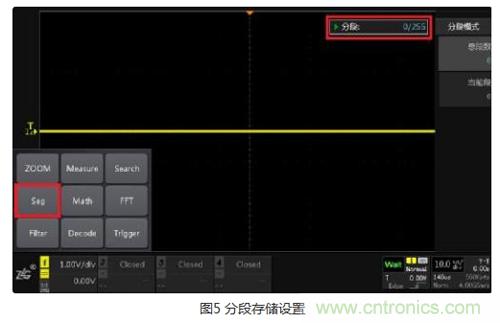

點擊【Seg】，通過調節時基檔位，在560Kpts存儲深度的狀態下
，將分成255段進行存儲和采集
，如下圖5：

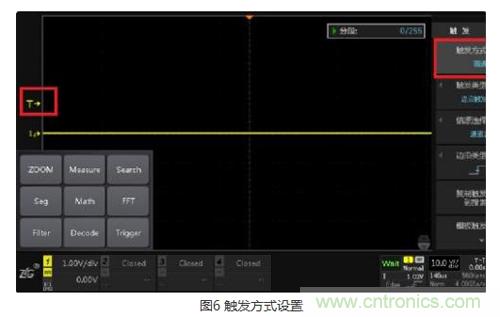

設置觸發方式為【普通】
，將觸發電平調到合適的位置，等待小概率異常信號到來。





通過手指觸碰探頭
，可模擬小概率異常信號的發生，等分段存儲完成，點擊【Stop】

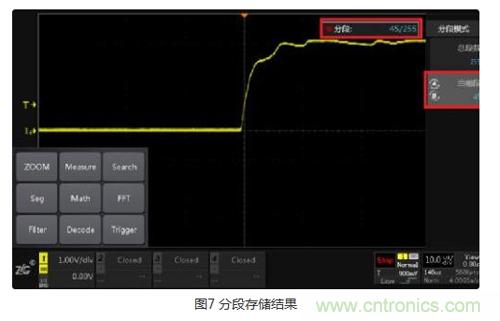

，點擊【當前段】可通過旋轉旋鈕A/B查看所有分段存儲情況，如圖為第45段存儲的波形。







1

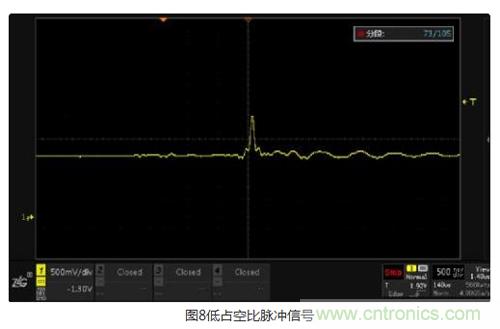

、低占空比脈衝或猝發信號——信(xin)號(hao)與(yu)信(xin)號(hao)之(zhi)間(jian)有(you)較(jiao)長(chang)的(de)空(kong)閑(xian)時(shi)間(jian)，很(hen)多(duo)情(qing)況(kuang)下(xia)，即(ji)使(shi)有(you)較(jiao)大(da)的(de)存(cun)儲(chu)，通(tong)過(guo)降(jiang)低(di)采(cai)樣(yang)率(lv)的(de)方(fang)式(shi)也(ye)很(hen)難(nan)達(da)到(dao)想(xiang)要(yao)的(de)采(cai)集(ji)時(shi)長(chang)，而(er)分(fen)段(duan)存(cun)儲(chu)可(ke)以(yi)很(hen)好(hao)的(de)完(wan)成(cheng)。

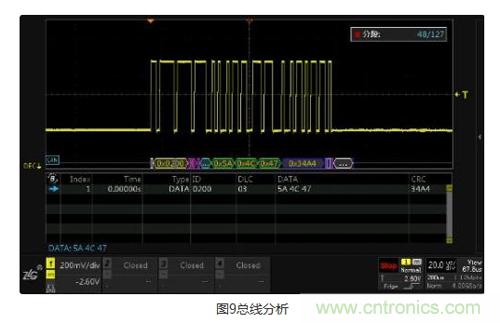

2、串行總線分析——串(chuan)行(xing)總(zong)線(xian)以(yi)數(shu)據(ju)包(bao)的(de)方(fang)式(shi)進(jin)行(xing)傳(chuan)輸(shu)，包(bao)與(yu)包(bao)之(zhi)間(jian)空(kong)閑(xian)時(shi)間(jian)會(hui)占(zhan)用(yong)示(shi)波(bo)器(qi)寶(bao)貴(gui)的(de)存(cun)儲(chu)資(zi)源(yuan)
，采(cai)用(yong)分(fen)段(duan)存(cun)儲(chu)，示(shi)波(bo)器(qi)可(ke)以(yi)隻(zhi)采(cai)集(ji)數(shu)據(ju)包(bao)，空(kong)閑(xian)時(shi)間(jian)不(bu)采(cai)樣(yang)。在(zai)保(bao)持(chi)較(jiao)高(gao)采(cai)樣(yang)率(lv)下(xia)，還(hai)可(ke)以(yi)采(cai)集(ji)較(jiao)多(duo)的(de)數(shu)椐(ju)包(bao)
，方(fang)便(bian)解(jie)碼(ma)分(fen)析(xi)。





分fen段duan存cun儲chu功gong能neng主zhu要yao解jie決jue了le小xiao概gai率lv異yi常chang信xin號hao的de長chang時shi間jian監jian控kong

，同tong時shi又you保bao持chi高gao采cai樣yang率lv的de問wen題ti。對dui於yu有you限xian的de存cun儲chu而er言yan
，若ruo想xiang采cai樣yang更geng長chang時shi間jian的de波bo形xing，隻zhi能neng降jiang低di采cai樣yang率lv，即ji使shi降jiang低di采cai樣yang率lv，也ye不bu能neng滿man足zu采cai樣yang時shi間jian長chang度du的de要yao求qiu，而er通tong過guo分fen段duan存cun儲chu

，將jiang存cun儲chu分fen成cheng若ruo幹gan段duan
，對dui段duan與yu段duan之zhi間jian的de空kong閑xian信xin號hao不bu觸chu發fa采cai樣yang，進jin而er保bao持chi高gao采cai樣yang率lv，也ye就jiu是shi不bu丟diu失shi信xin號hao細xi節jie信xin息xi的de同tong時shi長chang時shi間jian采cai集ji感gan興xing趣qu的de信xin號hao。
