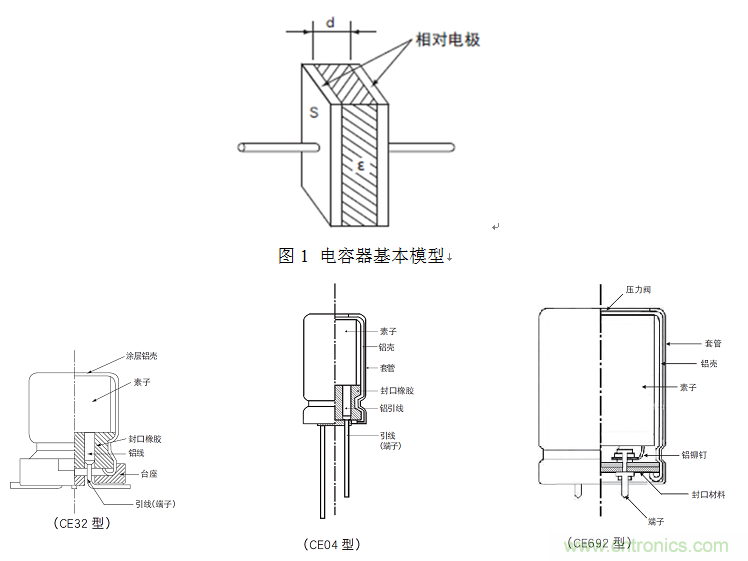

電容器的基本模型如圖1所示,靜電容量的公式如下：







圖2 常見的電解電容及其結構

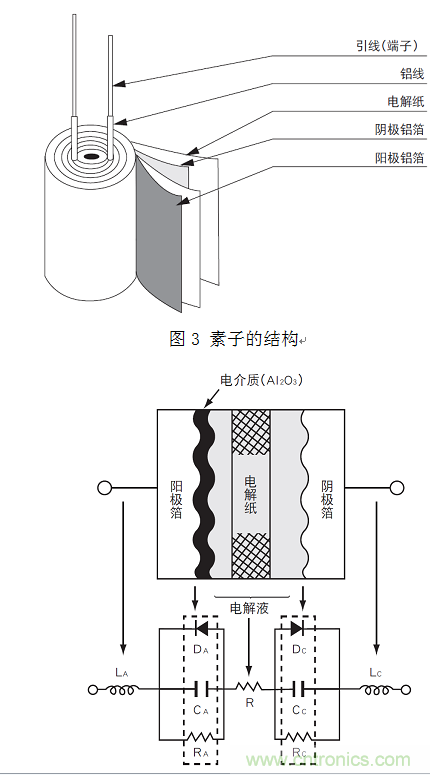

實現電解電容性能是靠鋁殼中間的素子，素子的結構如圖3、圖4。



圖4 電容的等效電路



作為鋁電解電容的電介質氧化膜（Al2O3）的介電常數通常為8~10，這zhe個ge值zhi並bing不bu比bi其qi他ta類lei型xing的de電dian容rong大da
，但dan是shi
，通tong過guo對dui鋁lv箔bo進jin行xing蝕shi刻ke擴kuo大da表biao麵mian積ji，並bing使shi用yong電dian化hua學xue的de處chu理li得de到dao更geng薄bo更geng耐nai壓ya的de氧yang化hua電dian介jie質zhi層ceng，使shi鋁lv電dian解jie電dian容rong可ke以yi取qu得de比bi其qi他ta電dian容rong器qi更geng大da的de單dan位wei麵mian積jiCV值。



1

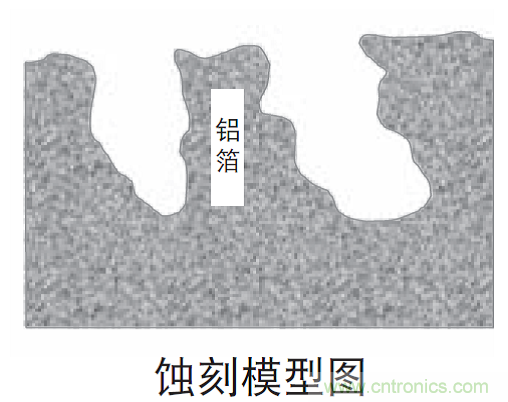

、蝕刻（擴大大表麵積）



蝕刻的作用是擴大鋁表麵積。

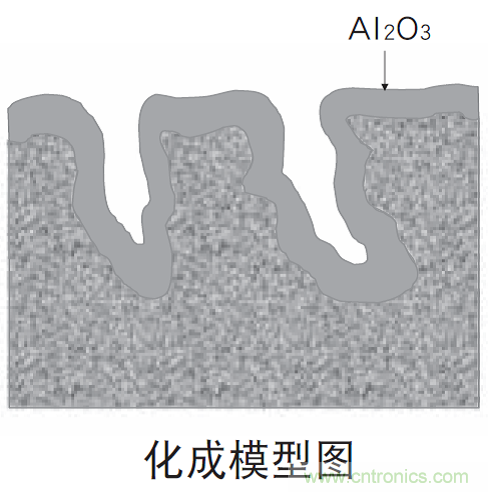

在陽極鋁箔表麵形成電介質層（Al2O3）

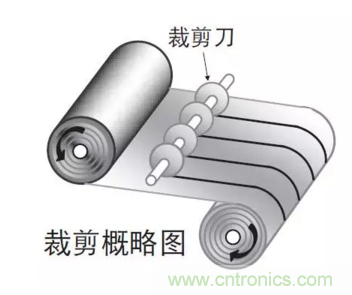

按照產品要求裁剪鋁箔







將陰極鋁箔和陽極鋁箔之間插入電解紙，然後卷繞成圓柱形，在卷繞工藝上陰極箔和陽極箔連接上端子。

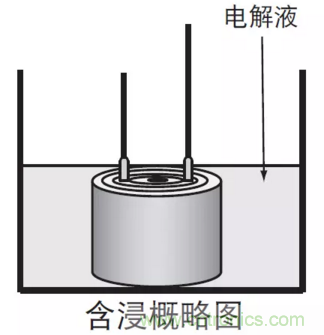

將素子浸入電解液中，電解液能對電介質進一步修複。

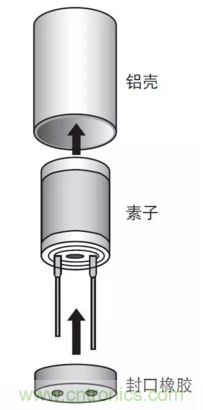

將素子裝入鋁殼中用封口膠密封。







鋁電解電容的靜電容量是在20℃

，120Hz，0.5V的交流條件下測試的值，一般來說，溫度升高，容量值也會升高；溫度低容量也會降低。頻率越高，容量越小；頻率越低，容量越大。

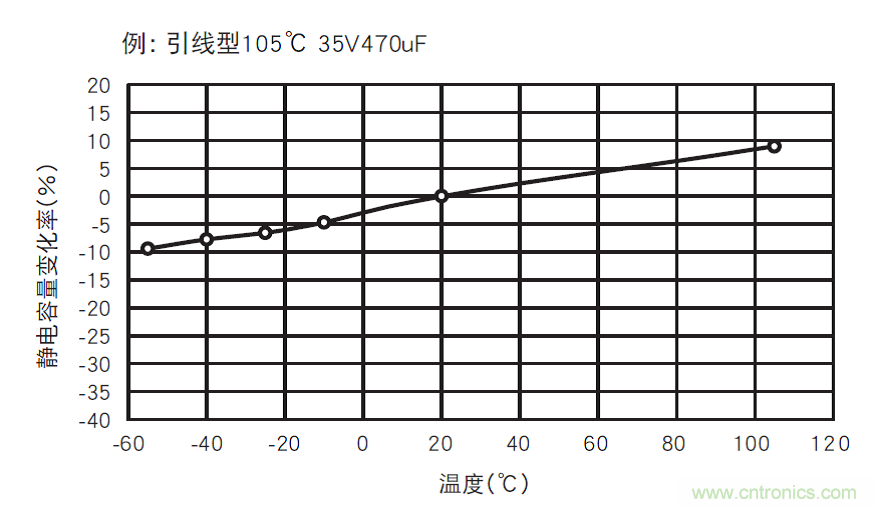

圖5 靜電容量的溫度特性

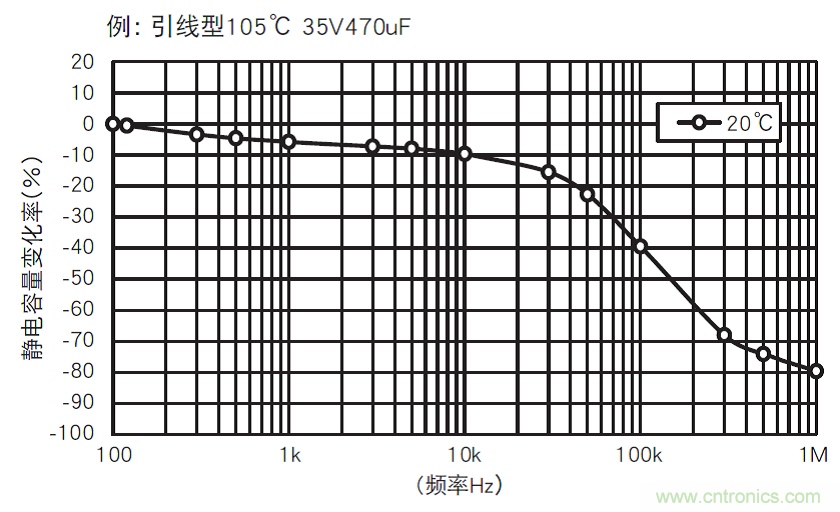

圖6 靜電容量的頻率特性





交流電流流過鋁電解電容時，會產生損耗

，因為鋁電解電容的電解液、電解紙和其他接觸電阻的存在
，鋁電解電容等效於串聯了電阻R

，見圖7、圖8和圖9。

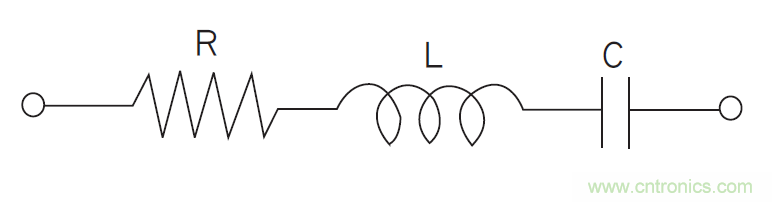

圖7 鋁電解電容的等效模型

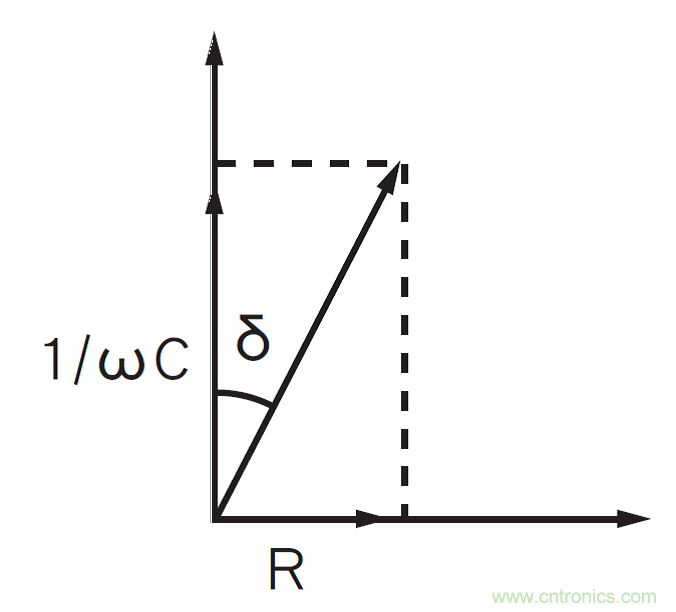

圖8 Tanδ定義圖

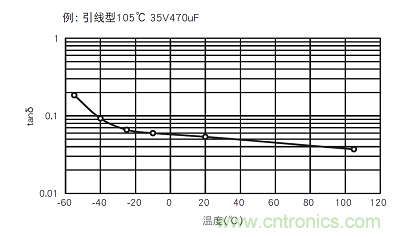

圖9 Tanδ的溫度特性





鋁電解電容在承受直流電壓時，會有一個小直流電流過電容
，理想電容器是不能通直流的，稱之為漏電流LC。LC會隨時間變化，如圖10、圖11，最後達到一個穩定值。但溫度升高時，LC增加；施加電壓降低，LC也會減少。

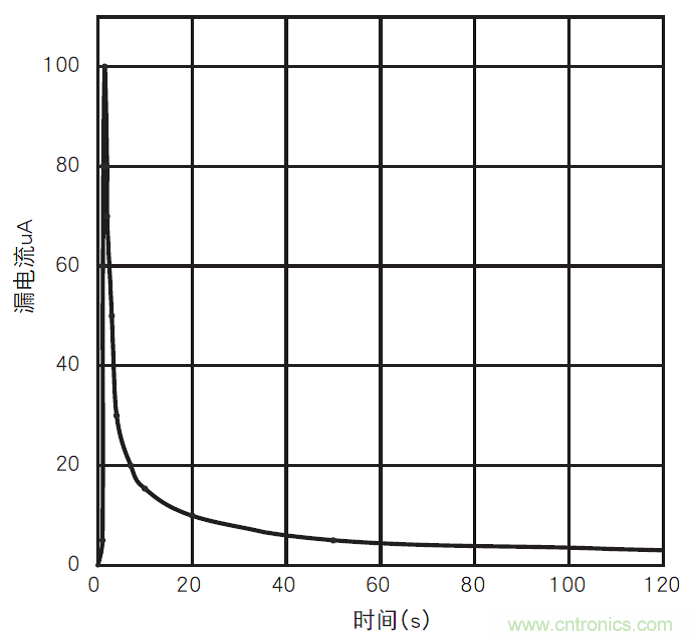

圖10 漏電流時間特性

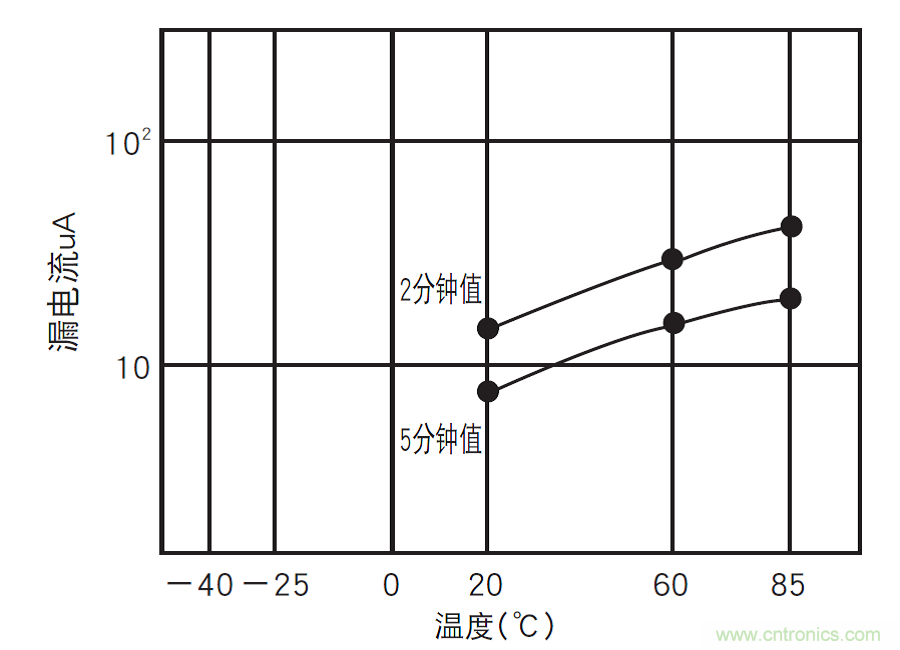

圖11 漏電流溫度特性





鋁電解電容的等效模型有C、R
、L組成，電容器兩端的頻率-阻抗特性也由C、R

、L的頻率-阻抗特性疊加組成。如圖12。1/ωC是容抗，直線向下45°角。ωL是感抗，直線向右上45°角。R代表等效串聯電阻。在低頻區間
，有頻率依存的電介質損失影響大
，因而R線向下。在高頻區間，電解液和電解紙的阻值占主導地位
，不在受頻率影響
，因而R值趨於穩定。

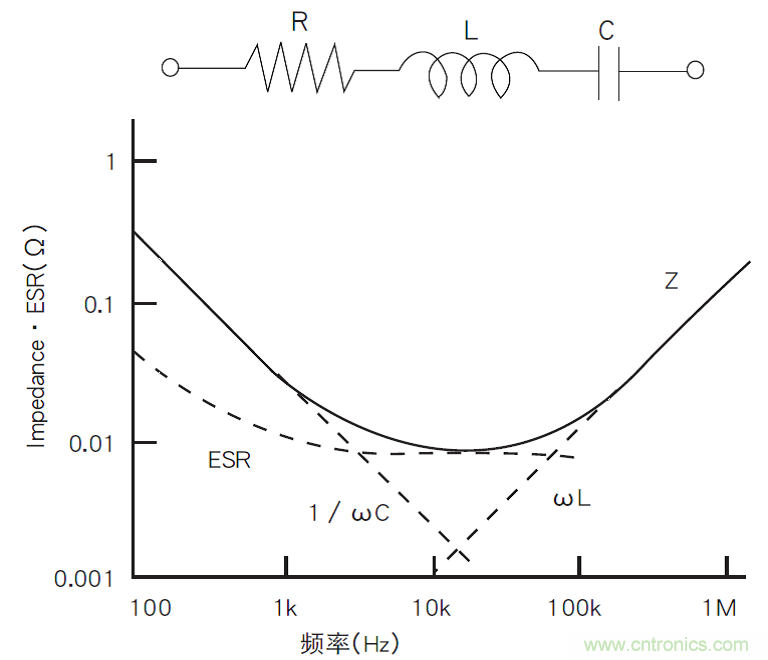

圖12  阻抗的頻率特性



阻抗也受溫度影響：溫度升高
，阻抗減少
；溫度降低阻抗增大。

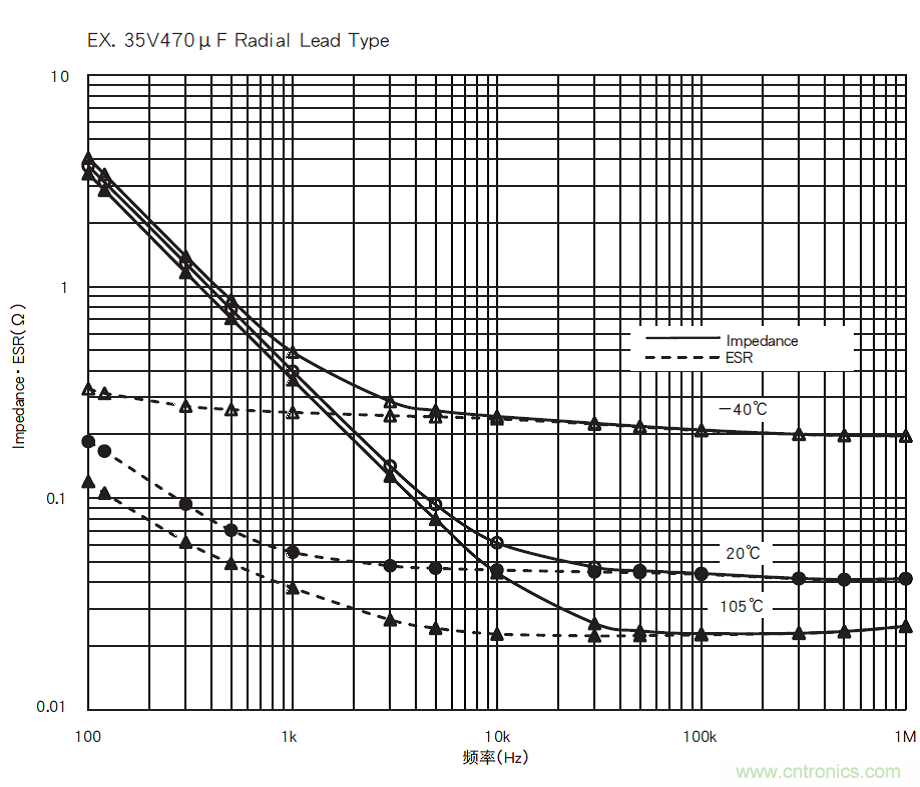

圖13  阻抗
、ESR的溫度頻率特性





ZLG的電源產品除常規關注的電壓、C、R、L特性外，根據電源拓撲結構的不同，對流過電容的電流
、工作的溫升也需計算、實測
、確保留夠足夠的餘量
，保證產品的壽命。
