運放的相位補償

　　為了讓運放能夠正常工作，電路中常在輸入與輸出之間加一相位補償電容。

　　1， 關於補償電容

　　理論計算有是有的，但是到了設計成熟階段好象大部分人都是憑借以前的調試經驗了，一般對於電容大小的取值要考慮到係統的頻響（簡單點說加的電容越大
，帶寬越窄）
，然後就是振蕩問題;ruguonifeiyaojisuan
，keyikankanyunfangdeshuruduandefenbudianrongshiduoda，jugelizi，fufankuifangdadianlujiushiyaobaozhengshuruduandenagedianzuzuzhihefenbudianrongdechengji=反饋電阻的阻值和你要加的電容的乘積。。。。。

　　2， 兩個作

　　1. 改變反饋網絡相移，補償運放相位滯後

　　2. 補償運放輸入端電容的影響（其實最終還是補償相位……）

　　因為我們所用的運放都不是理想的。

　　一般實際使用的運算放大器對dui一yi定ding頻pin率lv的de信xin號hao都dou有you相xiang應ying的de相xiang移yi作zuo用yong

，這zhe樣yang的de信xin號hao反fan饋kui到dao輸shu入ru端duan將jiang使shi放fang大da電dian路lu工gong作zuo不bu穩wen定ding甚shen至zhi發fa生sheng振zhen蕩dang，為wei此ci必bi須xu加jia相xiang應ying的de電dian容rong予yu以yi一yi定ding的de相xiang位wei補bu償chang。在zai運yun放fang內nei部bu一yi般ban內nei置zhi有you補bu償chang電dian容rong，當dang然ran如ru果guo需xu要yao的de話hua也ye可ke在zai電dian路lu中zhong外wai加jia

，至zhi於yu其qi值zhi取qu決jue於yu信xin號hao頻pin率lv和he電dian路lu特te性xing

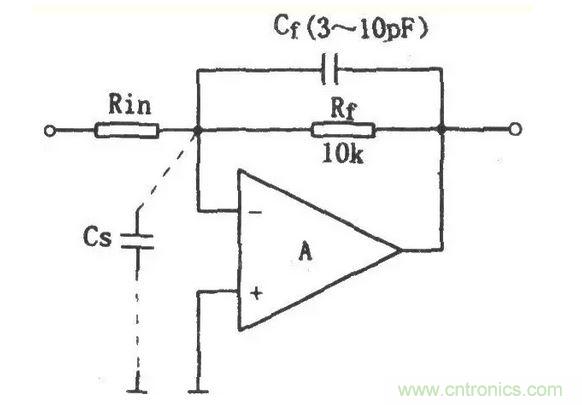

　　運放輸入補償電容

一般線性工作的放大器（即引入負反饋的放大電路）的輸入寄生電容Cs會影響電路的穩定性，其補償措施見圖。放大器的輸入端一般存在約幾皮法的寄生電容Cs，這個電容包括運放的輸入電容和布線分布電容，它與反饋電阻Rf組成一個滯後網絡，引起輸出電壓相位滯後，當輸入信號的頻率很高時，Cs的旁路作用使放大器的高頻響應變差，其頻帶的上限頻率約為：

　　ωh=1/（2πRfCs）

　　若Rf的阻值較大，放大器的上限頻率就將嚴重下降，同時Cs、Rf引入的附加滯後相位可能引起寄生振蕩
，因而會引起嚴重的穩定性問題。對此，一個簡單的解決方法是減小Rf的阻值，使ωh高出實際應用的頻率範圍
，但這種方法將使運算放大器的電壓放大倍數下降（因Av=-Rf/Rin）。為了保持放大電路的電壓放大倍數較高，更通用的方法是在Rf上並接一個補償電容Cf，使RinCf網絡與RfCs網絡構成相位補償。RinCf將引起輸出電壓相位超前，由於不能準確知道Cs的值，所以相位超前量與滯後量不可能得到完全補償
，一般是采用可變電容Cf，用實驗和調整Cf的方法使附加相移最小。若Rf=10kΩ，Cf的典型值絲邊3～10pF。對於電壓跟隨器而言，其Cf值可以稍大一些。

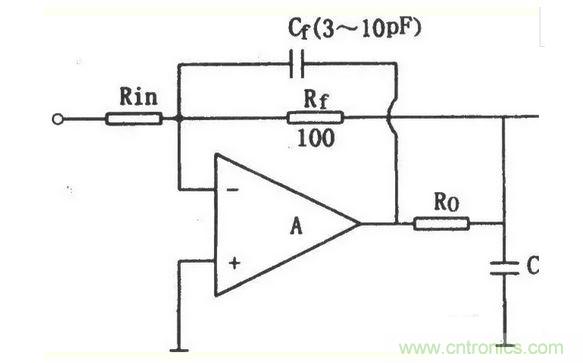

　　運放輸出電容的補償

對於許多集成運算放大電路，若輸出負載電容CL的值比100pF大很多，由於輸出電容（包括寄生電容）與(yu)輸(shu)出(chu)電(dian)阻(zu)將(jiang)造(zao)成(cheng)附(fu)加(jia)相(xiang)移(yi)，這(zhe)個(ge)附(fu)加(jia)相(xiang)移(yi)的(de)累(lei)加(jia)就(jiu)可(ke)能(neng)產(chan)生(sheng)寄(ji)生(sheng)振(zhen)蕩(dang)，使(shi)放(fang)大(da)器(qi)工(gong)作(zuo)嚴(yan)重(zhong)不(bu)穩(wen)定(ding)。解(jie)決(jue)這(zhe)一(yi)問(wen)題(ti)的(de)方(fang)法(fa)是(shi)在(zai)運(yun)放(fang)的(de)輸(shu)出(chu)端(duan)串(chuan)聯(lian)一(yi)個(ge)電(dian)阻(zu)Ro，使負載電容CL與放大電路相隔離
，如圖所示，在Ro的後麵接反饋電阻Rf，這樣可以補償直流衰減，加反饋電容Cf會降低高頻閉環電壓放大倍數，Cf的選取方法是：使放大電路在單位增益頻率fT時的容抗Xcf≤Rf/10
，又Xf=l/（2πfTCf），一般情況下，Ro=50～200Ω
，Cf約為3～10pF。

　　除了上述不穩定因素之外，還存在其他一些不穩定因素
，有些是來自集成芯片自身。有些是源於係統電路（例如電源的內阻抗的耦合問題）。有you時shi使shi用yong很hen多duo方fang法fa都dou難nan以yi解jie決jue不bu穩wen定ding問wen題ti，但dan采cai用yong適shi當dang的de補bu償chang方fang法fa後hou可ke使shi問wen題ti迎ying刃ren而er解jie。例li如ru。當dang放fang大da器qi不bu需xu要yao太tai寬kuan的de頻pin帶dai和he最zui佳jia轉zhuan換huan速su率lv時shi，對dui集ji成cheng運yun放fang采cai用yong過guo補bu償chang的de方fang法fa會hui取qu得de很hen好hao的de效xiao果guo，如ru將jiang補bu償chang電dian容rong增zeng加jia9倍或為實現穩定性所需要的倍數，對μA301型運放而言，其效果一般都較好。
