隔ge離li模mo塊kuai主zhu要yao用yong在zai各ge種zhong串chuan行xing總zong線xian或huo現xian場chang總zong線xian的de收shou發fa端duan，通tong過guo隔ge離li模mo塊kuai本ben身shen的de隔ge離li性xing能neng
，斷duan開kai地di環huan路lu，提ti高gao共gong模mo抑yi製zhi性xing能neng和he抗kang幹gan擾rao能neng力li
，應ying用yong如ru圖tu1所示。

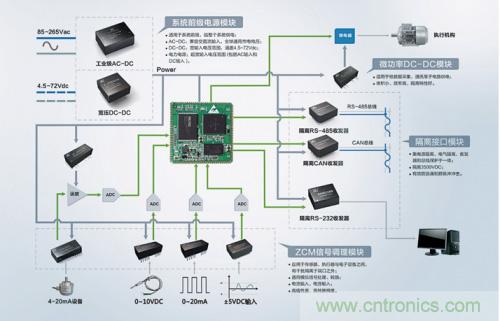

圖 1接口隔離模塊的應用



除使用隔離模塊自己本身的性能外，對功能各異的隔離模塊加以組合應用
，可以擴展出形式多樣，靈活多變的方案組合，如下文所述。





RS485的應用中
，有時需對信號進行增強
，或不同的RS485網絡之間進行電氣隔離，輸入和輸出都是RS485信號
，此時需用到RS485的中繼器。而基於RSM485係列，可快速搭建簡易的隔離型RS485中繼器
，如圖2 和圖3所示。

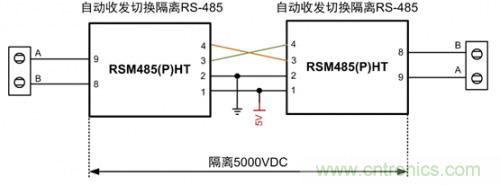

圖 2 簡易隔離RS485中繼器方案一

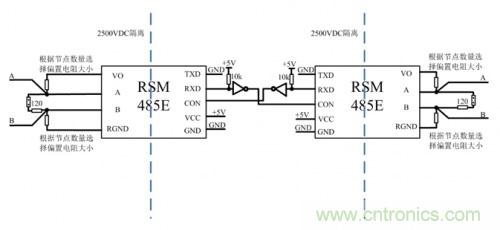

圖 3 簡易隔離RS485中繼器方案二



方案一用的是內部支持自收發的RSM485PHT係列
，UART端交叉連接即可。方案二用的是常規帶收發控製引腳的隔離485，需多用非門電路對收發進行控製。





在用RS232調試時
，常需要直接跟RS485電路通信，此時需要將RS232轉成RS485電平，同樣推薦兩個電路，都是基於隔離型的模塊搭建，為調試串口提供隔離防護，如圖4和圖5所示。

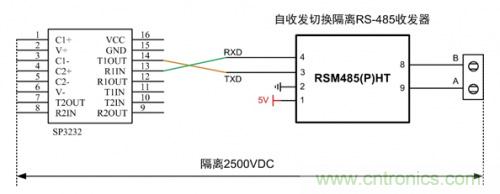

圖 4 簡易隔離RS232轉RS485方案一

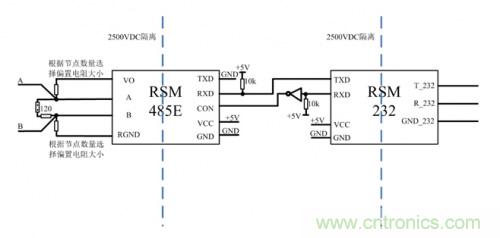

圖 5 簡易隔離RS232轉RS485方案二



方案一是使用普通的TTL轉232電平IC做232到TTL的電平轉換
，隔離電壓2500VDC，方案二是232端和485端均采用隔離模塊，485到232端的隔離電壓可高達5000VDC。





RS485和CAN雖然物理層都是差分傳輸，但因CAN多了更多的底層協議
，兩者不能通過簡單的方式直接轉換。此時，使用如圖6所示的CSM100+RSM485模塊方式，利用CSM100能將CAN轉成UART數據，再用RSM485PHT將UART轉成RS485電平
，實現RS485轉CAN的功能。

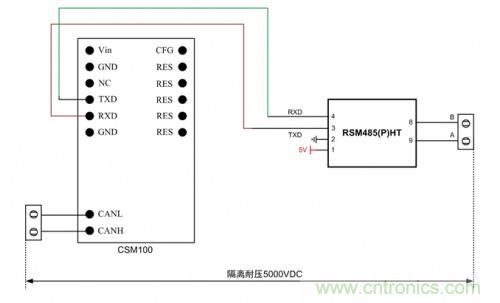

圖 6 RS485轉CAN





方案如圖7所示，此方案除支持CAN到485的轉換外，也方便用電腦通過RS232口調試CAN或485的數據
，在某些小數據量的應用場合，甚至可通過UART端
，將MCU的數據變成RS232
、RS485
、CAN三種接口數據進行通信


，非常適合接口的擴展。

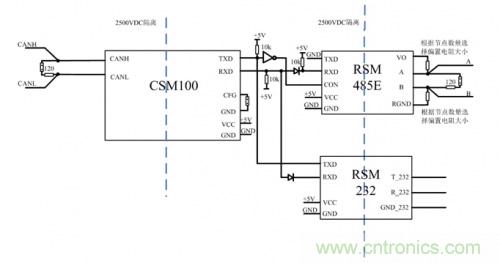

圖 7 CAN轉RS232
、RS485



由上麵介紹可知

，基於ZLG的de接jie口kou隔ge離li模mo塊kuai，可ke非fei常chang靈ling活huo的de實shi現xian很hen多duo單dan個ge模mo塊kuai完wan成cheng不bu了le的de功gong能neng，結jie合he合he適shi的de外wai圍wei電dian路lu，嚐chang試shi多duo種zhong不bu同tong的de組zu合he
，往wang往wang能neng達da到dao意yi想xiang不bu到dao的de收shou獲huo。
