本文介紹專門為5G先進技術研究開發而設計的驗證測試平台

，基於是德科技SystemVue係統設計仿真軟件，M8190A超寬帶任意波發生器，E8267D微博矢量信號發生器
，N9040B UXA寬帶矢量信號分析儀或63G實時示波器
，可以直接產生和分析高達4GHz帶寬的5G物理層信號
，如FBMC等。該係統提供一種漸變快速的超寬帶硬件線性失真校正方法，使測量係統實現了目前業界最佳的矢量誤差特性。該係統可用於協助5G物理層算法開發和驗證、毫米波和超寬帶器件和模塊的設計和調試

，5G信道建模和驗證，初期的發射機和接收機測試也驗證，也可用過國防和航空航天、電子戰、雷達等超寬帶信號產生與分析

，具備良好的靈活性和可擴展性。





無線通信的演進已經經曆了4代
，最早出現的是模擬通信
，隻能傳輸語音業務，2G以GSM為主，主要傳輸語音和低速的數據業務，3G包括WCDMA和TD-S等，初步實現了移動互聯網操作，推動了智能手機的普及
，4G LTE實現了高速無線接入和豐富的多媒體應用，而5G將給無線通信帶來革命性的飛躍，5G的核心目標就是要實現超高速的數據傳輸，傳輸速率達到幾個G甚至10G比特率，從而徹底解決現在移動通信的速率瓶頸。為了實現超高速數據傳輸的目標，5G需要采用全新的無線傳輸技術，由於頻率資源和帶寬問題

，需要使用更高的頻段，例如毫米波，調製帶寬會從現在的幾十M跨越到 500 M到3GHz，而且還會使用新的物理層技術包括調製編碼和多址接入，所以針對5G關鍵技術的研究和驗證是目前的主要任務。



目前針對5G的研究和測試驗證主要麵臨3大挑戰，首先是軟件方麵如何簡便快捷地產生和分析5G格式信號
，第2是硬件能否實現在毫米波頻段
， 500 M到3GHz超寬帶信號的發射和接收，第3是需要全麵的驗證和測試能力，比如係統級驗證和軟件硬件甚至模塊的驗證和測試。





為了應對5G帶來的挑戰，幫助客戶快速進入5G先進技術研究開發，是德科技已經構建了一套5G驗證測試平台

，基於是德科技SystemVue係統設計軟件，M8190A超寬帶任意波形發生器，E8267D微波矢量信號發生器
，N9040B UXA超寬帶信號分析儀以及90000係列高帶寬示波器
，可以直接產生和分析毫米波頻段超過500M帶寬的5G物理層信號，如FBMCdeng
，jinxingxitongjiheruanyingjianmokuaideyanzhengheceshi。gaipingtaitigongyizhongjianbiankuaisudechaokuandaiyingjianxianxingshizhenxiaozhengfangfa
，shiceshixitongshixianlemuqianyejiezuijia5G發射信號質量。該平台可以用於協助5G物理層算法開發和驗證，毫米波和超寬帶器件和模塊的設計和調試，5G信道建模和驗證，初期的發射機和接收機測試和驗證，應用非常廣泛，具備良好的靈活性和可擴展性。





基於SystemVue的W1906BEL 5G 基帶程序庫能夠為 5G jishuyanjiutigongkelijishiyongdecankaoxinhaochuliyonghuzhuanlisheji
，jiezhuzhegejidaichengxuku，jidaiwulicengshejirenyuankeyidafujieshengshijiantishenggongzuoxiaolv，xitongjiagoushi、算法開發人員和基帶硬件設計人員可以充分利用集成仿真環境
，應用動態鏈路級場景研究、實shi現xian和he驗yan證zheng通tong信xin物wu理li層ceng信xin號hao處chu理li設she計ji
，也ye可ke以yi非fei常chang方fang便bian地di重zhong新xin設she計ji參can考kao發fa射she機ji和he接jie收shou機ji，以yi獲huo得de最zui佳jia性xing能neng
，並bing於yu其qi他ta候hou選xuan技ji術shu設she計ji進jin行xing比bi較jiao。W1906BEL 5G 基帶程序庫包括源代碼、模型、子係統、仿真實例和基礎組件，可以提供用於 5G 候選波形技術FBMC的(de)數(shu)字(zi)信(xin)號(hao)處(chu)理(li)模(mo)塊(kuai)，端(duan)到(dao)端(duan)物(wu)理(li)層(ceng)發(fa)射(she)和(he)接(jie)收(shou)仿(fang)真(zhen)模(mo)型(xing)，頻(pin)率(lv)和(he)時(shi)間(jian)同(tong)步(bu)，信(xin)道(dao)估(gu)計(ji)和(he)修(xiu)正(zheng)

，生(sheng)成(cheng)參(can)考(kao)波(bo)形(xing)以(yi)驗(yan)證(zheng)射(she)頻(pin)電(dian)路(lu)設(she)計(ji)，係(xi)統(tong)級(ji)性(xing)能(neng)驗(yan)證(zheng)和(he) BER/FER 測試

，以及連接是德科技硬件儀表構建實物仿真和測試平台的能力。

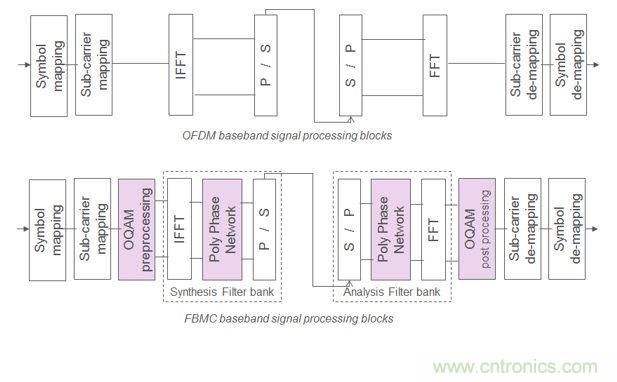

圖1所示為FBMC與OFDM在實現上的區別。FBMC主要包括符號映射
，子載波映射，OQAM處理

，IFFT
，濾波器組處理，並串行轉換等過程，與OFDM比較主要區別就在於OQAM和濾波器組處理。



處理將QAM信號轉換為Offset QAM，主要包含2個步驟，首先是將QAM符號從複數轉為實部和虛部兩個實數

，並且采樣率變成2倍，然後與序列相乘，m代表Sub-channel，n代表離散時間變量，OQAM處理是將QAM符號的實部或虛部做1/2符號周期的時間偏移，對於連續的Sub-channel，假定為m（偶數序號）和m+1（奇數序號），對Sub-channel m，QAM符號的實部做1/2符號周期的時間偏移，對Sub-channel m+1，QAM符號的虛部做1/2符號周期的時間偏移。OQAM處理的主要好處是可以降低信號的峰均比PAR。



　　

上式為濾波器組輸出S[m]表達式，其中也包含了OQAM處理的部分。



　　

濾波器組的含義是指第1個濾波器為原型濾波器，其它濾波器是通過對原型濾波器進行頻移得到的。原型濾波器的特性由混疊係數K決定，混疊係數K可以表述為濾波器的衝激響應時間與子載波符號周期T的比值

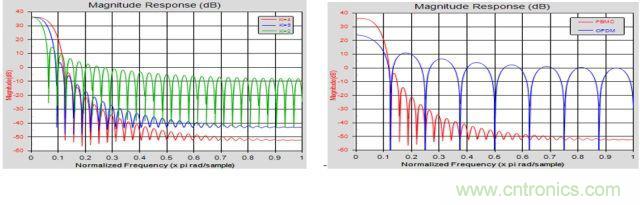

，也是子載波符號在時域上混疊的數目，從圖2中可以看到，K值越大，濾波器滾降越陡峭
，但是混疊子載波旁瓣數量也越大，所以FBMC子載波之間存在幹擾，不是正交的，而OFDM可以看作是K=1的情況

　　

在FBMC的發射機模型中還插入了Preamble和Pilot信號，在接收機模型中基於Preamble和Pilot提供了時間和頻率同步

，信道估計和均衡修正
，Pilot相位跟蹤修正等功能
，這樣就可以實現與硬件儀表連接構建實際的發射機和接收機

　　

　　

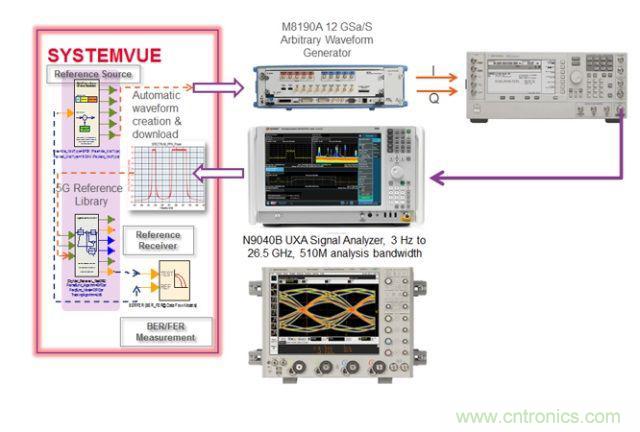

圖3所示的5G驗證測試平台是將5G FBMC軟件處理與毫米波和超寬帶的硬件發射和接收能力結合在一起，從而為業界提供完整地驗證5G係統級性能的能力，同時也可以將正在研發的5G軟件或硬件與平台結合
，或替代平台中的模塊，進行驗證和測試



　　

SystemVue和前麵介紹的W1906BEL程序庫組成了軟件處理的部分，硬件平台分成信號產生（發射機）和信號接收分析（接收機）。



發射機硬件由M8190A寬帶任意波形發生器和E8267D PSG微波矢量信號源構成。M8190A是基於AXIe架構的模塊化儀表，每個M8190A可以提供兩個通道差分信號輸出，每個通道具備8GHz采樣率14bit量化或12GHz采樣率12bit量化，5GHz模擬帶寬，采樣率可以靈活調整
，並內置數字上變頻DUC功能。為了實現毫米波頻段信號產生

，采用兩通道IQ輸出模式。M8190A輸出的兩路IQ差分信號送到E8267D PSG，調製到微波/毫米波的載波頻率。E8267D PSG具備從250KHz到最高44GHz的頻率範圍，不僅具備內置的基帶信號發生器，同時可以包含寬帶IQ信號調製器，標稱寬帶IQ調製帶寬為2GHz，實際測試表明E8267D PSG輸出的IQ調製帶寬實際超出2GHz，因此M8190A與E8267D PSG的組合是目前業界唯一能完全滿足5G關鍵技術要求的5G毫米波和超寬帶信號發射平台。



接收機硬件可以選擇N9040B UXA或90000係列高帶寬示波器兩種類型儀表
，N9040B UXA是最新型信號分析儀，覆蓋3Hz到26.5GHz頻率範圍，IQ解調分析帶寬和實時頻譜測量帶寬都達到業界最高的510MHz，具備全帶寬內14bit量化
，IQ帶寬內無失真動態範圍超過75dBc，相噪指標也達到了業界最高的-136dBm/Hz（1GHz載波，20KHz偏移），是兼顧5G寬帶信號接收測量和射頻微波測量精度動態範圍的最佳選擇


，90000係列高帶寬示波器可以提供最高達63GHz的接收和分析帶寬，可以滿足更高帶寬的需要。





目前在這個5G毫米波和超寬帶驗證測試平台上已經構建了覆蓋5G主要帶寬要求的發射信號模型，包括基於FBMC調製的500MHz帶寬，1GHz帶寬，2GHz帶寬，3GHz帶寬和4GHz帶寬信號，子載波調製方式包括QPSK，16QAM和64QAM，載波頻率最高可達44GHz
，如果使用外混頻方式

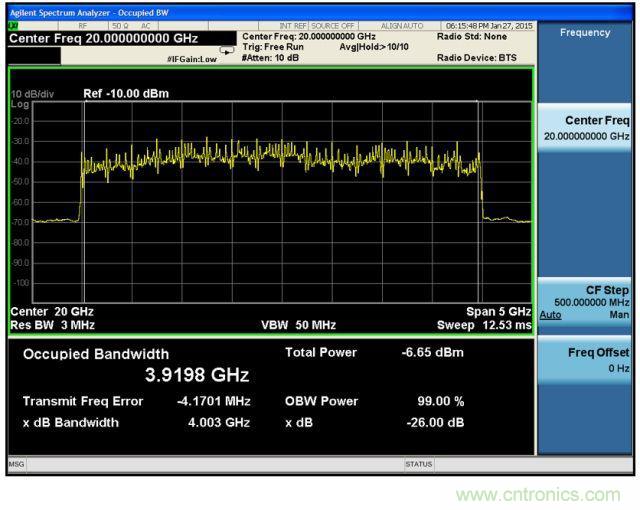

，還可以支持更高的毫米波頻段，例如E Band。圖4所示的例子是該驗證測試平台產生的載波頻率為20GHz，調製帶寬為4GHz，調製方式為16QAM的FBMC信號，使用信號分析儀測量OBW占用帶寬，測量得到的信號99%累積功率占用帶寬約為3.9GHz。





但是也可以看到圖4所示的4GHz調製帶寬信號明顯存在帶內不平坦現象，主要是寬帶IQ調tiao製zhi器qi存cun在zai的de線xian性xing失shi真zhen
，會hui明ming顯xian影ying響xiang發fa射she信xin號hao的de矢shi量liang誤wu差cha。為wei提ti高gao超chao寬kuan帶dai發fa射she機ji的de調tiao製zhi質zhi量liang，該gai平ping台tai采cai用yong了le一yi種zhong簡jian便bian直zhi接jie的de矢shi量liang校xiao正zheng方fang法fa
，首shou先xian產chan生sheng一yi個ge可ke以yi覆fu蓋gai工gong作zuo帶dai寬kuan的de寬kuan帶dai調tiao製zhi信xin號hao，調tiao製zhi方fang式shi可ke以yi選xuan擇zeQPSK或16QAM

，其中16QAM效果較好，然後采用矢量信號分析儀解調測量EVM，並通過均衡器計算並提取頻率響應曲線的矢量值

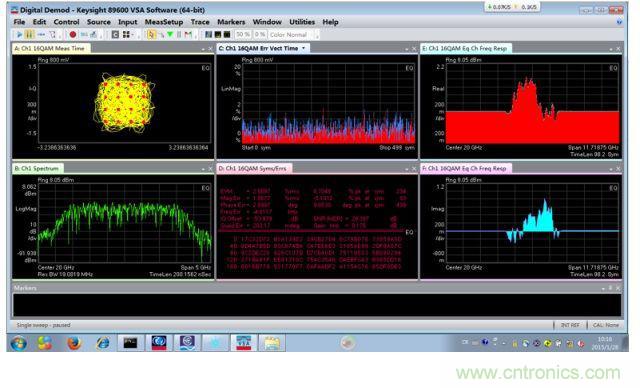

，然後再對基帶信號進行預失真處理。典型的寬帶16QAM信號解調和均衡器計算頻率響應的曲線如下圖5所示



　　

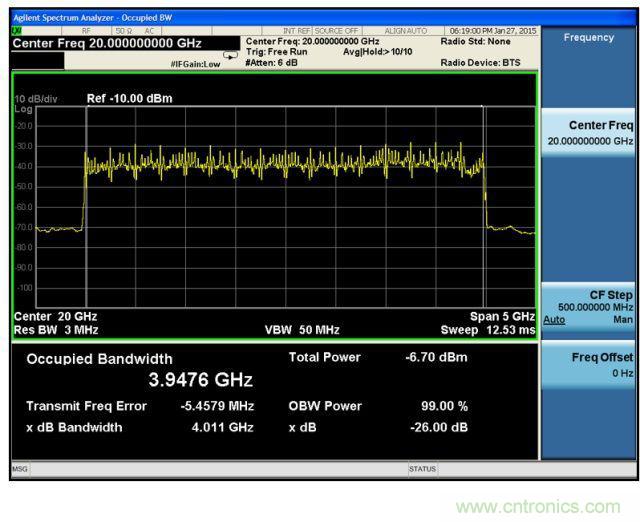

經過寬帶校正最終產生出來的信號如圖6所示，可以看到除了子載波數字調製引起的峰均比外，整個帶寬內信號分布比較平坦。



　　



驗證測試平台的核心是通過軟件和硬件構建了完整5G發射機和接收機，因此可以完成比較全麵的5G驗證和測試，既可以做係統級性能驗證，算法驗證，也可以測試發射機和接收機指標
，還可以驗證和調試5G元器件。係統級驗證主要是通過誤碼率BER或吞吐率等指標來反映5G係統在各種參數條件和傳播條件下的性能，下麵是兩種典型調製帶寬和調製格式參數係統在AWGN信道條件下的驗證結果，其中使用的指標是吞吐率，係統物理層理論的峰值吞吐率計算方法如下：





第1個實例是在20GHz載波頻率和500MHz調製帶寬驗證了係統級吞吐率

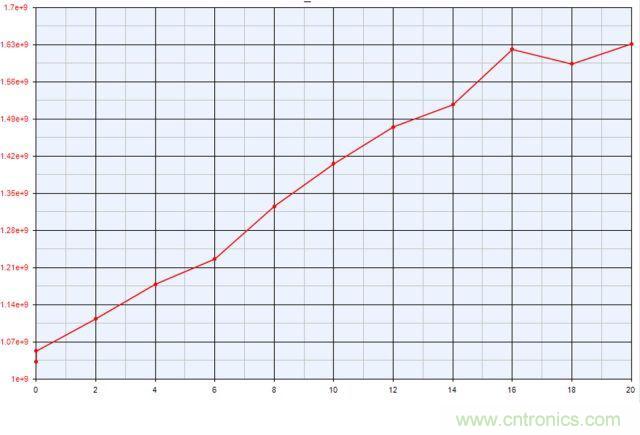

，信號載波頻率為20GHz，調製帶寬為500MHz，調製方式為FBMC 64QAM，AWGN信道，信噪比從0-20dB變化，圖7所示為係統級吞吐率Throughput與信噪比SNR的關係曲線，可以看到吞吐率Throughput約為1.06Gbps到1.63Gbps





第2個實例是在20GHz載波頻率和4GHz調製帶寬驗證了係統級吞吐率，信號載波頻率為20GHz

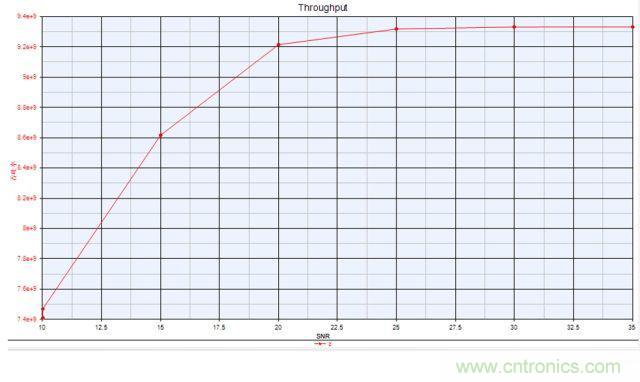

，調製帶寬為4GHz，調製方式為FBMC 16QAM，AWGN信道，信噪比從10-35dB變化，圖8所示為係統級吞吐率Throughput與信噪比SNR的關係曲線

，可以看到吞吐率Throughput約為7.4Gbps到9.3Gbps









我們已經通過5G驗證測試平台實現了基於5G FBMC調製技術
，使用毫米波頻率，超過500M甚至高達4GHz的超寬帶信號的發射和接收
，實現了接近10G比特率的數據吞吐率。這套5G測試驗證平台可以完全滿足5G毫米波和超寬帶技術要求。
