小米電視震撼拆解:內部芯片電路設計構造曝光
發布時間:2016-04-14 責任編輯:wenwei
【導讀】關於小米電視的外觀與功能部分,相信大家從最近幾天的評測體驗文章中已經了解的差不多了,但是2999元的超低價格還是讓人不太放心,畢竟很多廠商同規格產品都要4000元以上。那麼小米電視的內部做工怎麼樣呢?詳細的麵板、芯片信息究竟如何呢?帶著這些疑問,我們來看看小米電視的拆解評測。

這就是我們此次要拆解的小米電視。從官方的參數規格來看,47英寸的機型采用的是LGD的IPS麵板,48英寸則為三星PVA麵板,占成本70%以上的麵板信息也是我們最關注的。
撕毀無效標簽,接下來就是拆解環節,小米電視背麵擁有多達24個螺絲位,用一把螺絲刀就可以解決問題,隻是過程比較繁瑣。
螺絲都拆掉之後,一體成型的塑料後殼很容易就打開了,小米電視的真像即將揭曉。

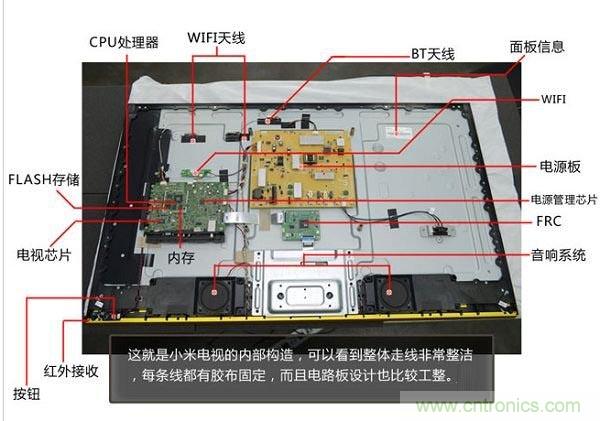

這就是小米電視的內部構造,可以看到整體走線非常整潔,每條線都有膠布固定,而且電路板設計也比較工整。

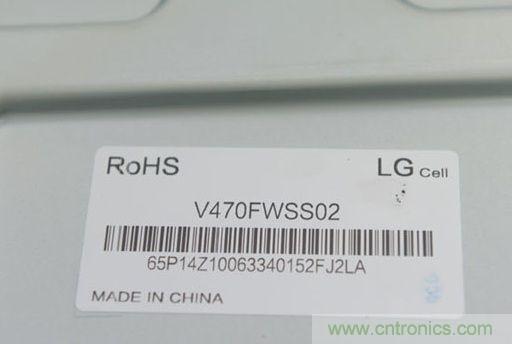

接下來就是我們比較關心的麵板問題,可以看到確實采用的是來自LG Display原廠的47英寸IPS廣視角麵板,麵板的型號為V470FWSS02,而液晶模組的封裝是在國內完成的。

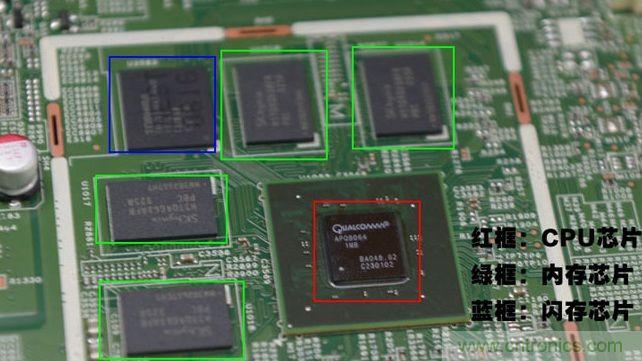

接下來就是小米電視的智能核心部分,我們可以看到采用的是高通APQ8064 1.7GHz四核處理器,這也與之前小米2手機是相同的處理芯片,同時還采用了SK海力士的內存芯片與東芝的閃存芯片。

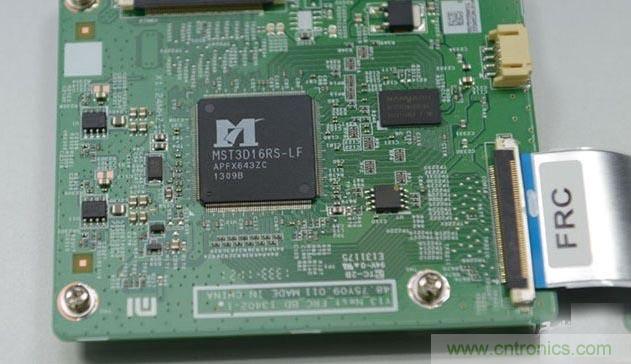

除了智能處理芯片外,小米電視還有專門的FRC芯片,可以自動調節因信號等各種原因造成的圖像滯後,改善拖影現象。

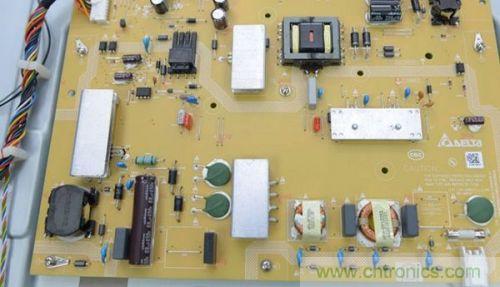

下麵就是小米電視的電源板部分,采用黃色大板設計,上麵分散式排列了各種元器件,做工精良。

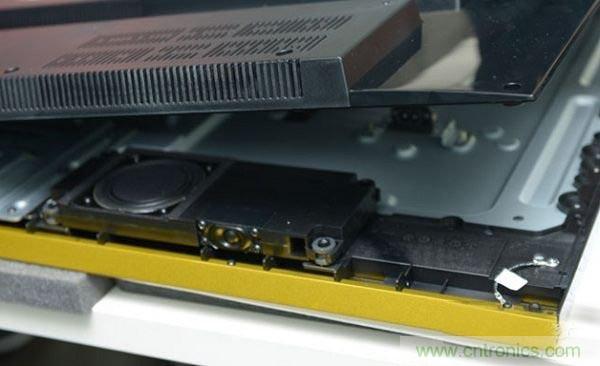

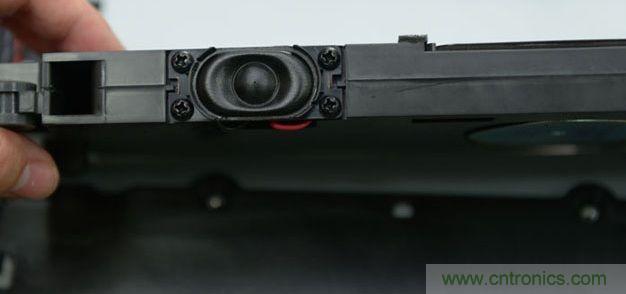

小米電視下方內置左右兩個獨立分體式音腔,支持正版DTS 2.0和Dolby雙解碼。

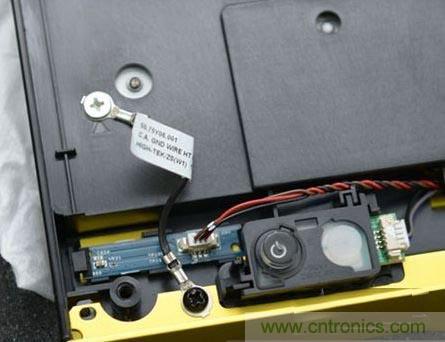

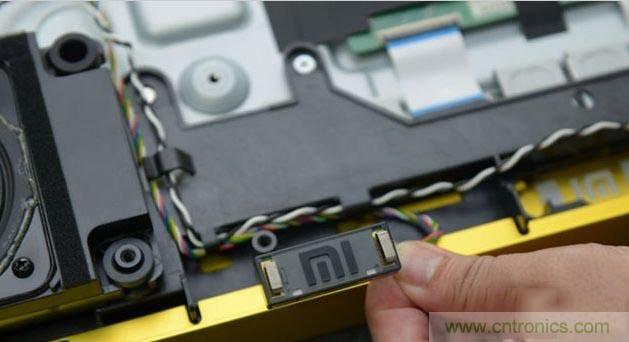

這是小米電視正下方的觸控式開關的內部設計,開機狀態下帶有呼吸燈效果。我們看到連這部分也是經過精心設計的,其中內置LED燈以及觸控感應係統。

在左下邊角部分還內置紅外接收器與實體的電源按鍵。

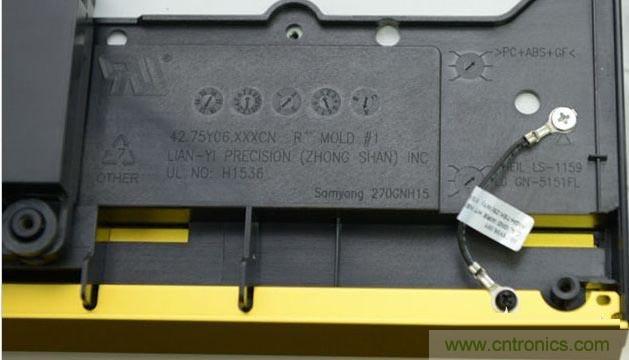

電視的右下角還有相關的產品信息,可以看到部分模具產自中山市。

接下來我們來看看電路板背部什麼樣,首先拆下電路板上的幾個螺絲,然後拔掉連接電路板的相關排線。

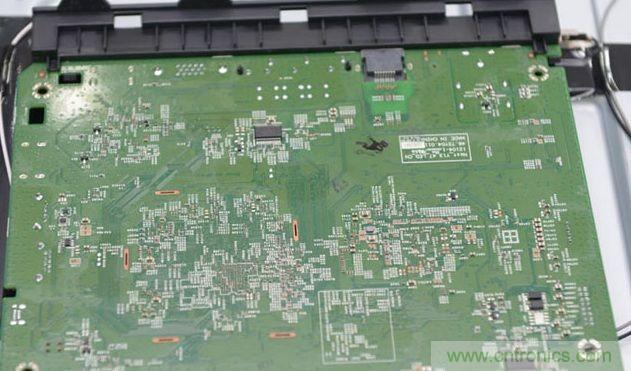

這就是小米電視電路板的背麵,對於電路板走線比較了解的朋友可以看看。
