簡單的間歇振蕩器電路可以用來借助線圈電感的屬性提升電壓(V=L di/dt)。這種電路如圖1所示，它更常見的叫法是焦耳小偷(Joule Thief)電路。



上(shang)述(shu)電(dian)路(lu)的(de)輸(shu)出(chu)是(shi)電(dian)壓(ya)脈(mai)衝(chong)，可(ke)以(yi)接(jie)二(er)極(ji)管(guan)和(he)電(dian)容(rong)進(jin)行(xing)濾(lv)波(bo)。由(you)於(yu)沒(mei)有(you)調(tiao)節(jie)電(dian)路(lu)
，輸(shu)出(chu)電(dian)壓(ya)會(hui)隨(sui)著(zhe)輸(shu)入(ru)電(dian)壓(ya)或(huo)負(fu)載(zai)變(bian)化(hua)。因(yin)為(wei)這(zhe)個(ge)電(dian)路(lu)使(shi)用(yong)了(le)一(yi)個(ge)雙(shuang)極(ji)結(jie)型(xing)晶(jing)體(ti)管(guan)(BJT)，所以供電電壓至少需要0.7V才能工作；如果使用的是增強型MOSFET
，供電電壓通常需要更高。



本設計實例使用了一個低閾值的MOSFET(Q1)和耦合線圈L1與L2共同組成焦耳小偷電路(圖2)。

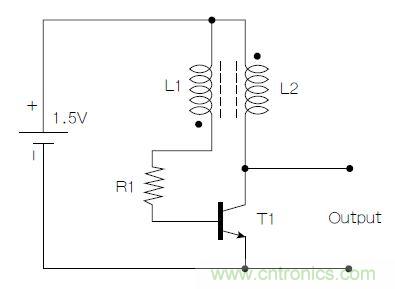

圖1：基本的焦耳小偷電路。

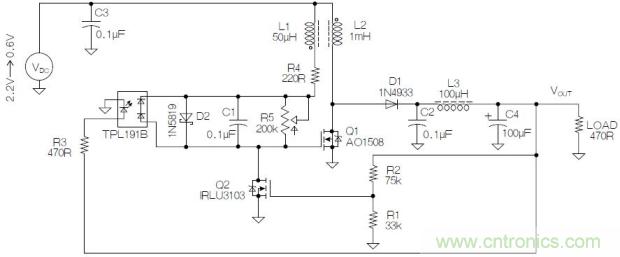

圖2：基於MOSFET的焦耳小偷電路。



耦合線圈或變壓器是用環形鐵氧體磁芯製作的。光伏光耦TLP191B用於避免與閾值電壓有關的問題。輸出的一部分用於給TLP191B供電，形成與Q1(AOI508)柵極串聯的隔離電壓源。這個隔離電壓可由電位器R5控製；電容C1用於將L1產生的脈衝傳送給Q1的柵極，實現開關動作。



Q2(IRLU3103)是用於調節的另外一個MOSFET。Q2的閾值電壓用於調節輸出電壓。當輸出達到5V時，由R1和R2組成的分壓電路使得Q2導通
，振蕩停止，進而導致輸出電壓下降。由於這個閾值電壓的變化不是很急劇，調節效果通常不是很好。



為了啟動工作，電路最初需要有比Q1的Vth更高的電壓。在1.9V時
，電路開始振蕩，輸出電壓是5.1V。隨著輸入電壓下降
，振蕩器將在1.4V時停止工作。通過將電位器R5調節到更高的值
，最小工作電壓可以低至0.6V。(圖3)在輸入電壓較低時效率會下降。Vin=2.5V時的效率是48%
，在0.6V時下降到36%。

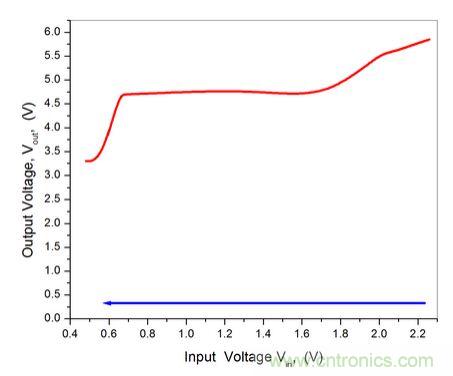

圖3：Vin vs. Vout



在本文的應用中，電路連接到了一個150F/2.5 V的超級電容(下圖)，該電容被充電至2.3V。充好電的電容給負載(470Ω)持續供電38分鍾
，直到電壓達到0.6V。
