談到藍牙尋物防丟器
，相信大家不會陌生，就在剛剛過去的智能硬件設備井噴的2014，藍牙尋物防丟器就是其中一個比較搶眼的產品，如果上網一搜，各種品牌、各樣類型的到處都是
，比如dokoo、nut
、易思博等等。這些產品的售價都在100RMB左右，主要功能就是用於尋物、報警等

，怎麼說呢
，這對於生活中經常丟三落四的朋友來說

，尋物防丟器還是有一定的用處的。



好吧
，言歸正傳，今天我們就來看看Tile有些什麼不同之處，能夠在Kickstart上大獲成功

？





在上文中

，我們特意強調了Tile出眾的工業設計，確實，在拆解時候深有體會
，一般“溫柔的方式”還真無法拆開，下圖則是暴力拆解的結果
，很明顯，這個Tile想複原是無可能了。

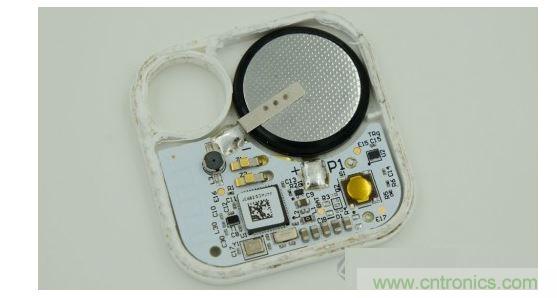

拆開後的Tile給人的感覺是既在情理之中，又在意料之外。



怎麼說呢，紐扣電池
、低功耗藍牙4.0單芯片方案，這些在拆開Tile前都能想到
，畢竟tile隻有這麼點空間布局
，尤其是紐扣電池的布局

，更是獨立在PCB之外，這樣的設計與目前超薄智能手機的設計有異曲同工之妙
，進一步減小了Tile在設計時候的產品的厚度。

不過
，伴隨著這個不留餘力的工業設計理念，首要的問題也來了，從用戶的角度來看
，在常時間的使用後，電池耗盡了該怎麼更換？



筆者費勁腦子也沒想到好的解決辦法
，或者這就是“魚和熊掌不可兼得”的典範吧，Tile在工業設計上的“精密性“值得稱讚，相應的密封性，防水性是得到加強了，但是在電池更換方麵的短板也體現出來了，哪怕是采用了低功耗藍牙4.0方案也不是不能更換電池的理由吧。



將Tile的PCB取出，整個工業結構更加一目了然，我們能看到PCB板卡背麵沒什麼電子元件

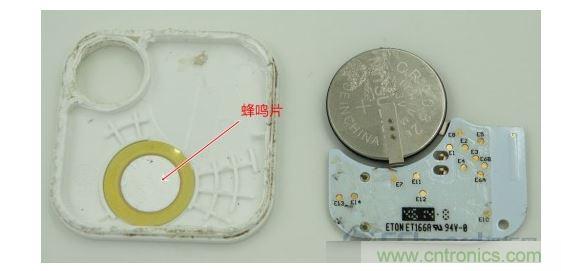

，倒是Tile的後蓋上有個奇怪的金屬片，這是？回想一下電路板上還缺少什麼功能？

Bingo！對了，就是蜂鳴器，在Tile的使用中我們可是聽到了聲音
、音樂（一段旋律）。而縱觀拆解完的電路板也沒發現一個可以發聲的器件（一開始還以為PCB板正麵的電感是蜂鳴器，真有點老眼昏花了），結果真相隱藏在了後蓋底部。



不過
？這玩意稱作壓電式蜂鳴片更為恰當，這裏選用這種結構的蜂鳴片可算是遷就了整個Tile的工業結構設計，而在實際體驗中，也能發現這種蜂鳴片的短板
，聲音不夠響
，在稍微嘈雜的場合

，即使盡在咫尺，基本上也很難聽到Tile發出的聲響（這大概就是咫尺天涯的詮釋），這算不算是追求美觀，犧牲體驗？

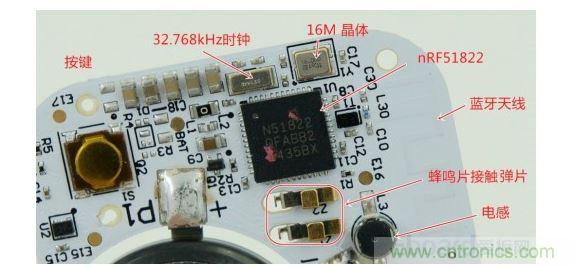

OK，到這裏我們基本了解清楚了整個Tile的內部構造，接下來我們再回顧頭來重點看下Tile到底采用的是何種低功耗藍牙方案。撕掉Soc上的二維碼後我們得以見到真容——Nordic nRF51822。

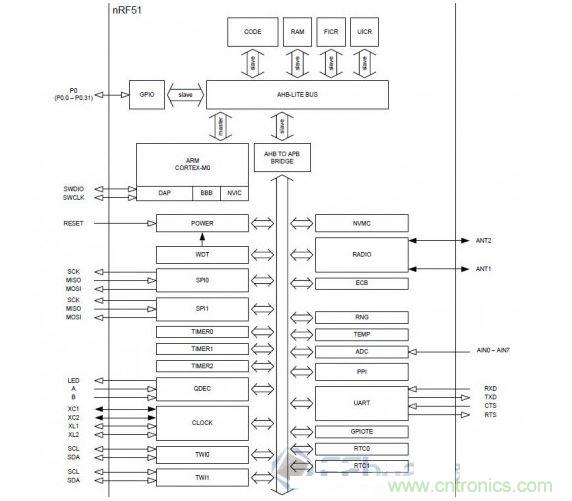

nRF51822是一款強大
、靈活的多協議的單芯片解決方案，基於低功耗的ARM Cortex-M0處理器，非常適用於藍牙低功耗和其它2.4GHz協議應用，其主要的特點有：



32位ARM Cortex M0處理器，256KB Flash存儲空間 16KB RAM

支持S110低功耗藍牙協議棧，S110需要128KB存儲空間

線程安全和運行時保護
、事件驅動API

與Nordic現有的nRF24L係列IC完全兼容

3種數據速率(2Mbps/1Mbps/250kbps)

最大輸出功率+4dBm

低功耗藍牙接收靈敏度-92.5dBm

PPI係統使功率效率優化和代碼簡化

支持低功耗藍牙協議棧棧和2.4G協議棧，包括Gazell

靈活的電源管理
，自動管理每個周邊設備

31個可根據需求定義的I/O


從簡單的特性中我們也可以看到nRF51822好在哪裏，采用了ARM Cortex-M0內nei核he
，功gong耗hao低di，支zhi持chi的de生sheng態tai圈quan範fan圍wei廣guang，代dai碼ma移yi植zhi性xing強qiang，而er且qie它ta是shi一yi個ge多duo協xie議yi的de解jie決jue方fang案an，不bu僅jin可ke以yi應ying用yong於yu現xian在zai的de低di功gong耗hao藍lan牙ya，還hai可ke以yi應ying用yong在zai其qi他ta的de2.4GHz的協議應用，就比如說現在很火的四周飛行棋的無線控製器芯片。

另外，nRF51822這顆Soc還集成了可編程周邊互連 (PPI) 係統
，這使周邊設備，如射頻收發器、計時器及 I/O等，不需通過處理器而能自主相互作用，大大降低了頻繁喚醒處理器而帶來的功耗。



nRF51822還有一個讓工程師趨之如騖的功能可以說是其31個可自定義配置功能的GPIO
，這使Layout工程師省去許多複雜的走線，完全可根據PCB需求自行定義接口
，大大的增加了設計時的靈活性，尤其是對於Tile這種要求PCB尺寸相對小巧的應用。當然，nRF51822的優點不僅僅於此，更多的內容參考官方的datasheet為宜。

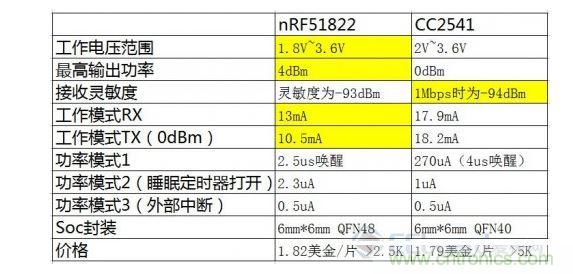

下表則是nRF51822與愛板網先前評測過的藍牙尋物防丟器Pally采用的方案（Ti CC2451）對比（數據僅供參考）。

簡單的對比中我們可以發現

，這顆Nordic N51822 Soc功耗絕不是蓋的，相比Ti的 CC2541將近低了30%~40%（有點不可思議）。



我們將Tile裏裏外外都看的差不多了
，其本質的原理和Pally一樣，以通信時的藍牙信號強度（RSSI）為參考，加上軟件一係列的濾波算法，設定一定的測量距離，超出設定距離即發出丟失警報，實現手機與防丟機（人
、物都可）之間的雙向尋物防丟功能。當然
，在硬件方案的實現上會各有不同

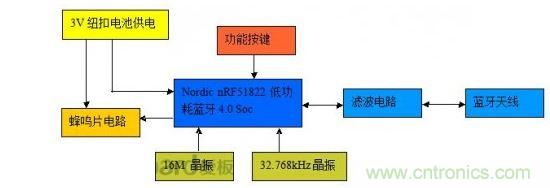

，Tile的硬件原理框圖如下圖所示。



我想
，Tile這個產品至少從工業設計角度已經征服了你，精雅別致的外觀
、優異的密封性、你完全可以當做一個裝飾品放進你得錢包或者綁在你的包包、鑰匙扣上
，配合精美的APP，可以讓丟三落四的朋友省心不少。當然
，在可圈可點的優點外，產品本身也存在著一些不足之處，如更換電池不方便
、提示聲音（音樂）太小
，這些都應該是想辦法改進的地方。



文章通過Tile與Pally的對比，更能看出國外國內產品的差異化


，雖然本質上
，硬件方案、原理差別不大，Nordic和Ti都是優秀的低功耗藍牙Soc供應商
，這兩種Soc的de方fang案an在zai實shi際ji給gei用yong戶hu的de體ti驗yan感gan受shou中zhong並bing不bu會hui存cun在zai太tai大da的de差cha異yi
，但dan是shi從cong截jie然ran不bu同tong的de外wai觀guan設she計ji就jiu能neng決jue定ding用yong戶hu的de選xuan擇ze，這zhe似si乎hu在zai提ti醒xing這zhe些xie產chan品pin公gong司si，即ji使shi你ni擁yong有you優you異yi的de硬ying件jian方fang案an
，但dan也ye請qing別bie拋pao下xia那na種zhong追zhui逐zhu極ji致zhi工gong業ye設she計ji的de工gong匠jiang精jing神shen


，我wo們men雖sui不bu承cheng認ren，但dan無wu奈nai，這zhe就jiu是shi一yi個ge”看臉“的世界


，尤其是產品。
