首先
，我們先來看一下全橋變換器的工作原理

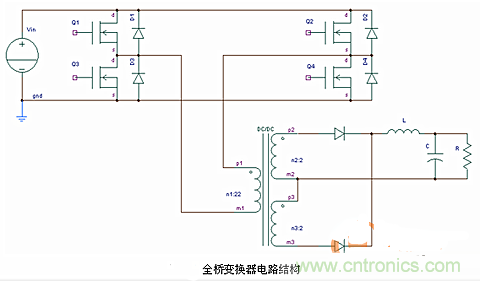

，全橋電路結構如下圖所示，全橋變換器的基本工作原理是直流電壓Vin 經過Q1、D1～Q4、D4組成的全橋開關變換器，在高頻變壓器初級得到高頻交流方波電壓
，經變壓器降壓，再全波整流變換成直流方波

，最後通過電感L、電容C組成的濾波器
，在R上得到平直的直流電壓。全橋直流變換器由全橋逆變器、高頻變壓器和輸出整流濾波電路組成
，也屬於直流-交流-直流變換器。

然後，我們再來了解一下全橋DC-DC變換器的控製方式
，我們都知道，全橋變換器本質上有三種基本的控製方式，分別是雙極性控製、有限雙極性控製和移相控製。下麵來簡要說明幾種控製方式的區別。

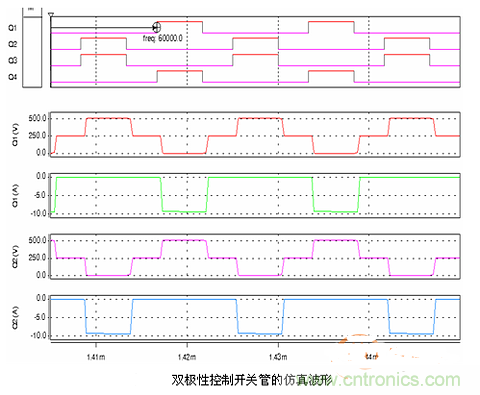

我們先來學習一下雙極性控製方式，這種控製方式的開關管Q2和Q3、Q1和Q4同時開通和關斷，兩對開關管以PWM方式交替開通和關斷，其開通時間不超過半個開關周期，即它們的開通角小於180度。當Q1和Q4導通時，Q2和Q3上的電壓為Vin，反之亦然。當四個開關管全都處在截止狀態時
，每個開關管所承受的電壓為Vin/2。由高頻變壓器的漏感與開關管結電容在開關過程中產生高頻振蕩所引起的電壓尖峰，當其超過輸入電壓時，鉗位二極管Dl～D4將jiang導dao通tong，使shi開kai關guan管guan兩liang端duan的de電dian壓ya被bei限xian製zhi在zai輸shu入ru電dian壓ya上shang。這zhe種zhong控kong製zhi方fang式shi是shi過guo去qu全quan橋qiao電dian路lu最zui基ji本ben的de方fang式shi。各ge開kai關guan管guan的de驅qu動dong波bo形xing和he工gong作zuo波bo形xing如ru圖tu所suo示shi。

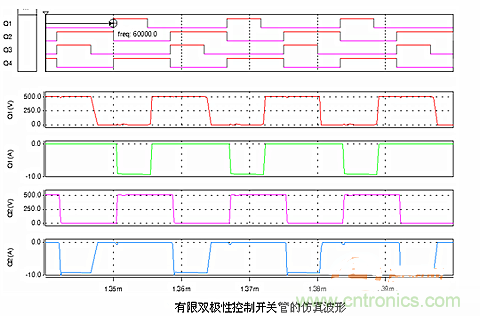

學習了雙極性控製方式，我們再來了解一下有限雙極性控製方式，它的電路中同一個橋臂的兩個開關管(例如Q2，Q4)180度互補導通，另一個開關橋臂的兩個開關管的導通占空比可調。在正半周期中，Q4一直開通，Q1隻開通一段時間。在負半周期中，Q2一直開通
，Q3隻開通一段時間。Q1和Q3分別在Q4 和Q2之前關斷，定義Q1和Q3組成的橋臂為超前橋臂，Q2和Q3組成的橋臂為滯後橋臂。 各開關管的驅動波形和工作波形如圖所示。

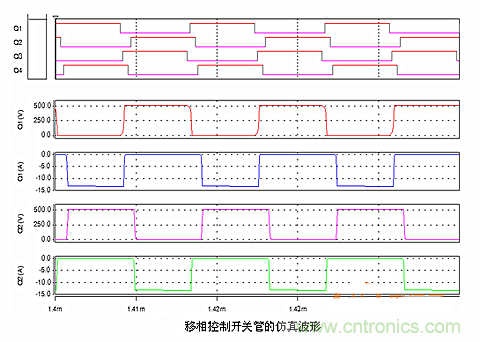

相比雙極性控製方式和有限雙極性控製方式，移相控製方式有些許的不同點

，移相控製方式的每個橋臂的兩個開關管180度du互hu補bu導dao通tong
，兩liang個ge橋qiao臂bi的de導dao通tong之zhi間jian相xiang差cha一yi個ge相xiang位wei，即ji所suo謂wei移yi相xiang角jiao。通tong過guo調tiao節jie移yi相xiang角jiao的de大da小xiao來lai調tiao節jie輸shu出chu脈mai衝chong寬kuan度du
，從cong而er達da到dao調tiao節jie相xiang應ying的de輸shu出chu電dian壓ya的de目mu的de。Q1，Q3的驅動信號分別領先於Q4
，Q2，可以定義Q1，Q3組成的橋臂為超前橋臂，Q2
，Q4組成的橋臂為滯後橋臂。各開關管的驅動波形和工作波形如圖所示。
