經過對資料的總結，總的來說反激變壓器的原邊峰值電流Ip和原邊感量Lp有三種算法，本篇文章就將對這三種算法進行較為深入的討論。

公式一：按照原邊電流波形用能量守恒(功率麵積)推算出來的Ip公式



公式二：按照原邊電流波形用能量守恒(平均電流麵積)推算出來的Ip公式



公式三：大部分資料中使用的公式



如果假設Vin=100
，Krp=0.4
，η=80%，Pout=10W，Dmax=0.4
，一為0.45A
，二為0.39A，三為0.25A。那麼到底哪個更接近實際值?

公式一對應連續式反激設計；公式二對應寶典；公式三對應網絡上的資料；這三種計算方法看上去都沒有問題，推算出來的Np和Ns值相差無幾，但是帶入相同數值時得出的結果卻存在差異。

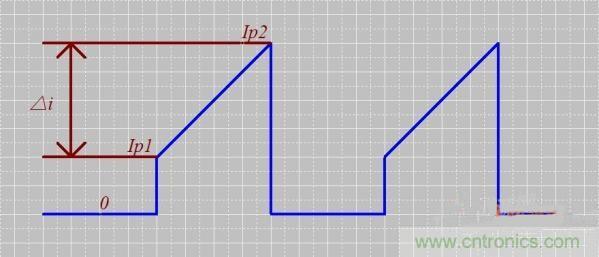

這是因為公式當中存在如下的問題：計算LP，一般是用△i;△i=峰值電流-電感直流電流;KRP的定義是紋波電流與峰值電流的比值，Ip*Krp=△i
；不管是DCM模式，還是CCM模式，計算LP肯定是用△i。因為△i=V*TON/LP，就是這樣定義的。

第一種、第二種公式實際上應該是個人或者芯片公司給出的資料。第三種公式是臨界模式下的計算公式，而不是CCM模式。我們可以先計算出來初級的平均電流、DMAX
，然後通過設置的這個比例(KRP)。分別計算出初級的峰值電流、紋波電流
、有效電流
、電感直流電流。

其實想要驗證這三種公式是否正確並不難，隻需要使用PI的軟件計算出結果後將數值帶入公式進行驗證即可。
