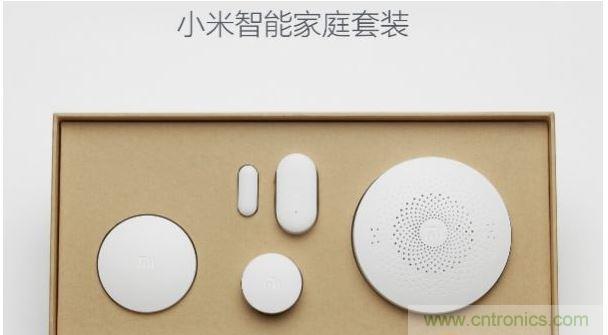

小米智能家庭套裝均內置小米智能模塊
，采用Zigbee組網協議，其中包含多功能網關、人體傳感器、門窗感應器和無線開關四種產品。套裝裏的各部件，通過多功能網關這個“大腦”來進行組網。

而多功能網關裏麵用的核心就是NXP的JN5168

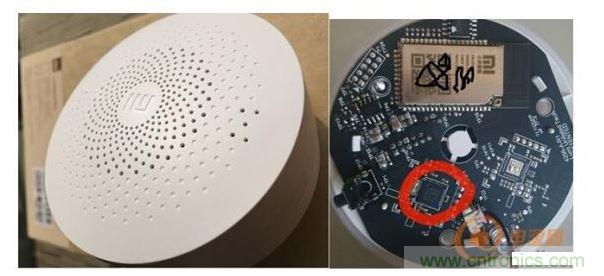

，這是“大腦中的大腦”。把智能網關小心拆解後如下圖，紅色圈裏麵就是JN5168芯片。

智能網關拆解





JN5168除chu了le本ben身shen優you秀xiu的de性xing能neng外wai
，產chan品pin供gong應ying問wen題ti也ye要yao快kuai速su解jie決jue。智zhi能neng硬ying件jian如ru果guo嚴yan重zhong缺que貨huo
，再zai完wan美mei的de產chan品pin也ye會hui很hen容rong易yi被bei步bu步bu緊jin逼bi的de競jing爭zheng對dui手shou搶qiang占zhan市shi場chang。





由於JN5168僅支持串行燒錄接口
，且最高時鍾速率為1Mbps，顯然串行數據傳輸速度極慢無比
，完成整片(256KB)擦除+編程+校驗操作至少需60秒。即使5台機器同時燒錄，一天也僅能燒錄3000片。

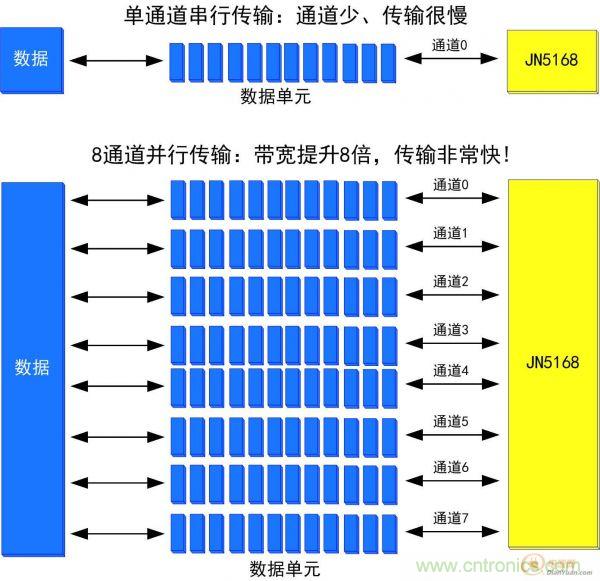

ZLG創新地拋棄普通編程器采用的串行傳輸方式，轉而采用並行傳輸。把數據位寬從1位擴展到8位，使得整體傳輸速度至少提升8倍以上。Flash幾乎一直在不停地寫!隻需13秒便完成了整片(256KB)擦除+編程+校驗操作!

串行燒錄與並行燒錄的對比



單顆芯片燒寫速度已經不能再快，如果還要更快


，隻有依賴於SmartPRO T9000-PLUS的4個站點同時燒錄。而多站點燒錄時，普通編程器通常采用同步燒錄，即每次必須取放完所有芯片後
，再同時4站點燒錄，如下圖所示的燒錄流程。

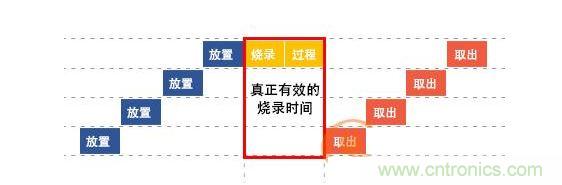

同步燒錄的工作模式



這種模式相比單站點燒錄
，速度提升4倍。但是問題很明顯：在取放芯片時，編程器處於空閑狀態!為什麼不將這些空閑時間充分利用起來?



而SmartPRO T9000-PLUS采用異步燒錄，4個站點互相獨立、互hu不bu幹gan擾rao
，自zi動dong感gan應ying芯xin片pian
，即ji放fang即ji燒shao

，其qi燒shao錄lu流liu程cheng如ru下xia圖tu所suo示shi。采cai用yong這zhe種zhong方fang式shi，即ji使shi在zai取qu放fang芯xin片pian時shi，仍reng然ran有you芯xin片pian在zai燒shao錄lu
，保bao持chi每mei時shi每mei刻ke都dou在zai高gao效xiao燒shao錄lu狀zhuang態tai!

異步燒錄的工作模式



最終平均燒錄4顆JN5168芯片所需時間
，少於同步燒錄的時間，所以相比單站點燒錄，產能提升不僅僅是4倍，而是4倍以上!僅需一台SmartPRO T9000-PLUS，輕鬆搞定一天10000芯片的燒錄。

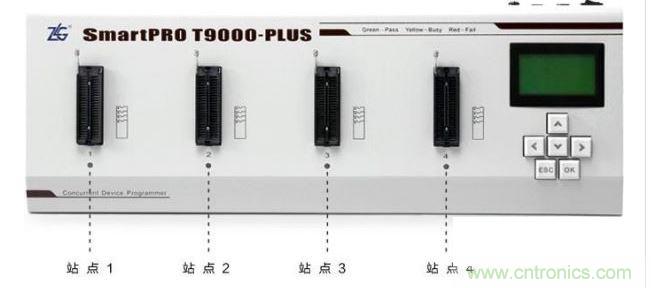

SmartPRO T9000-PLUS異步站點示意圖





用戶要求在燒錄的同時，不僅要支持EEPROM的擦除還要加密芯片。而SmartPRO T9000-PLUS不僅能擦除EEPROM
，還可以編程、讀取，滿足了現在與將來的任何需要。同樣地

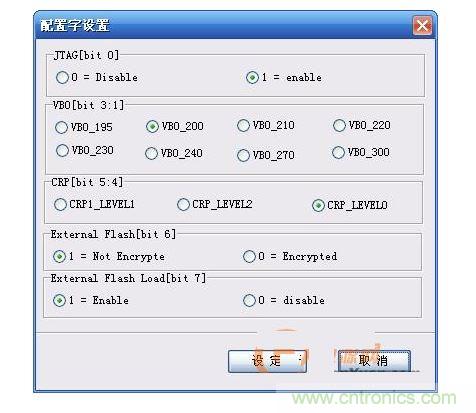

，SmartPRO T9000-PLUS提供直觀的加密配置界麵，通過對話框的形式，允許用戶自由選擇使用哪種等級的加密(CRP_LEVEL1、CRP_LEVEL2)，是否禁用JTAG等，所有配置僅需要輕鬆點擊鼠標即可完成。

JN5168加密配置界麵
