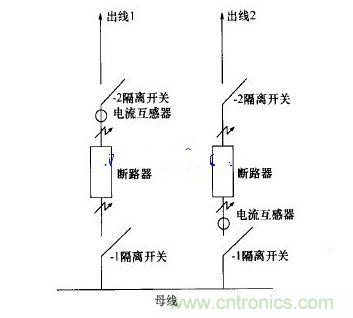

如圖是兩條線路出線示意圖
，其中出線1電流互感器安裝在出線斷路器和一2隔離開關中間位置
，出線2電流互感器安裝在出線斷路器和一1隔離開關中間位置。兩條出線保護配置一致
，分別為母差保護、電流I、Ⅱ、Ⅲ段保護、低頻保護、過負荷保護等。


當短路故障發生在電流互感器和斷路器之間位置時，對於出線1，該線路上保護裝置啟動，因為母差保護動作時限短
，故母差保護先動作出口
，跳開母線上所有斷路器，故障切除。對於出線2，因為故障發生在電流互感器保護的線路側，不在母差保護範圍內，故母差保護不會啟動
，所以該線路電流保護啟動，動作出VI跳開線路2上的斷路器，故障切除。



對於圖示出線1、出線2
，發生故障性質相同，故障點一樣，但保護動作結果不同。出線1母差保護動作，切除了故障線路，但同時也將母線上其他未故障線路切除，造成停電區域的擴大;出線2線路保護動作，切除了故障線路
，故障消除
，不會影響其他線路正常運行。

　　

由上麵分析比較，線路2電流互感器安裝位置似乎更優越

，但在實際運行中
，故障發生點是不確定的，如果故障發生在線路2的斷路器和電流互感器之間時，但對於出線1和線路2母差保護
，因為故障點不在其母差保護範圍內，母差保護不會動作，而線路2電流保護動作後，跳開線路2斷(duan)路(lu)器(qi)，但(dan)此(ci)時(shi)故(gu)障(zhang)點(dian)並(bing)未(wei)切(qie)除(chu)，故(gu)障(zhang)依(yi)然(ran)存(cun)在(zai)，隻(zhi)能(neng)依(yi)靠(kao)母(mu)線(xian)進(jin)線(xian)斷(duan)路(lu)器(qi)後(hou)備(bei)保(bao)護(hu)動(dong)作(zuo)切(qie)除(chu)故(gu)障(zhang)，延(yan)長(chang)故(gu)障(zhang)時(shi)間(jian)，造(zao)成(cheng)電(dian)氣(qi)設(she)備(bei)承(cheng)受(shou)故(gu)障(zhang)電(dian)流(liu)時(shi)間(jian)的(de)加(jia)長(chang)。
