係統使用無線收發模塊構成射頻發射和接收電路
， 發射部分主要由按鍵編址電路

、編碼電路和發射模塊組成； 接收部分主要由接收模塊
、單片機控製電路和負載電路組成。

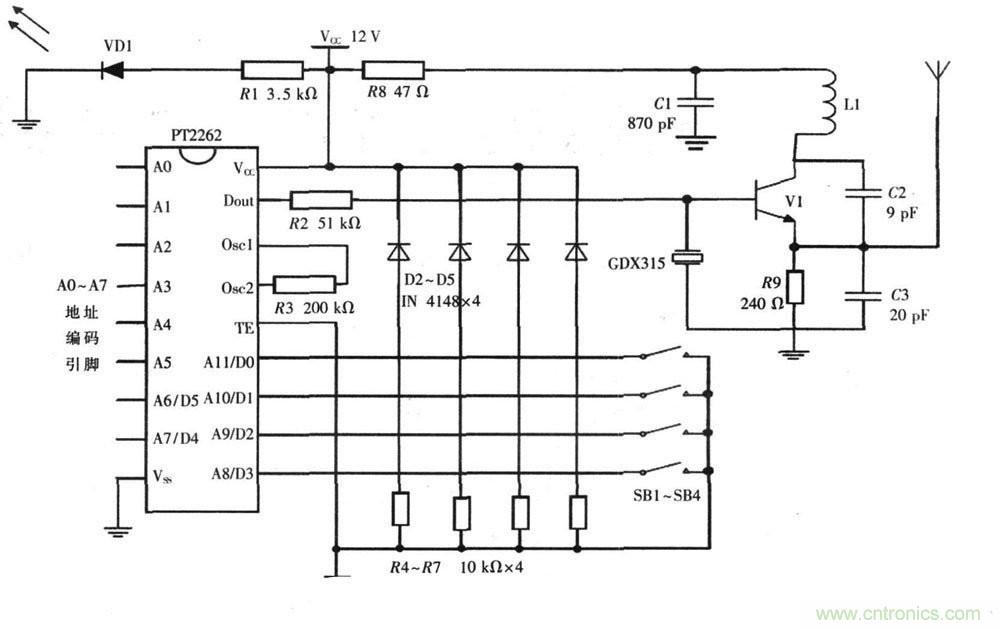

無線發射係統電路

主要采用PT2262 芯片來完成
，電路PT2262 對按鍵信號進行編碼，可以控製4個通道。圖1中，PT2262 的1~8 腳是編碼地址端， 每個地址端可以設定“ 高電平”（ 該腳接12 V）、“ 低電平”（ 該腳接地） 、“ 懸空” 三種狀態。10~13 腳是編碼的數據輸入端D3~D0（ 使用4 位數據）
， 在每個數據端連接了一個按鍵， 用以控製不同的設備。

當按下按鍵後
，按鍵將12 V 的電壓加到對應的數據端
， 同時數據端信息通過晶振將信號並發射出去。PT2262 將會根據地址碼的設定和輸入的數據進行編碼
， 從17 腳輸出編碼脈衝。無線通信受編碼脈衝控製， 當17 腳脈衝為“l” 時
，V1 組成的振蕩器工作， 產生315 MHz 的高頻信號並發射出去； 當17 腳輸出脈衝為“0” 時，Vl 組成的振蕩器停止工作。

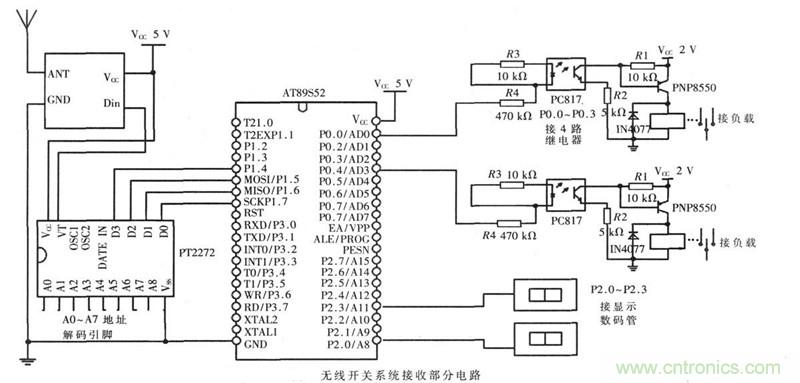

無線接收係統電路

接收係統電路主要由接收模塊（ 包括射頻模塊
、芯片PT2272 及外圍電路） 、繼電器電路和負載電路組成， 如圖3 所示。PT2272 的1~8 腳是解碼地址端， 每個地址端可以設定“ 高電平” （ 該腳接5 V） 、“ 低電平” （ 該腳接地）

、“ 懸空” 三種狀態， 該解碼地址的設定與PT2272 的地址編碼相對應。當射頻模塊接收到由發射電路發出的信號後，PT2272 進行地址碼比較核對（ 解碼）

， 若地址碼核對正確
， 則發射模塊TE 腳（ 編碼啟動端用於多數據的編碼發射， 低電平有效） 發出的信號經接射頻模塊由Din 腳（14 引腳） 進入PT2272 ， 同時數據經PT2272 的數據輸出腳D0~D3 （10~13 腳） 進入單片機； 反之PT2272 的數據輸出腳則無任何動作。

當信號進入單片機後， 單片機對其進行分析並作出相應的控製。如果接收到的第一路信號為高電平
， 單片機控製的數碼顯示管會顯示“11” （ 第一個“1” 表示第一路信號
，第二個“1” 表示該信號為高電平）

， 同時單片機向繼電器電路發出高電平， 繼電器吸合， 負載電路工作
； 當第二次接收到高電平， 通過單片機將對應的端口電平置零；當第三次接收到高電平時再次置1， 如此循環； 當數碼管的顯示為“1 1” 時（ 第一個1 表示第一路信號， 第二1 表示該信號為低電平） ， 此時單片機向繼電器電路發出低電平， 繼電器斷開， 負載停止工作。利用繼電器和數碼管可以實現靈活控製並清晰地顯示。

本設計利用單片機AT89S52 和芯片組PT2262/2272實現了用於照明控製的可編程4 路無線開關係統


， 避免了使用專用解碼芯片的有關限製
， 能充分利用係統軟硬件資源
， 係統的擴展性和靈活性好， 且成本低
、功耗小
，是智能家居照明控製的一種科學解決方案。
