病人的監測數據經過加密
，每隔幾分鍾就自動上載至醫院、護理機構或養護機構中的現場采集分析係統。病人可以在預定的時間（每天或每周）daoyishengbangongshihuozhensuoshangzaixinxi

，erwuxuyichujianshiyihuozhongxinfangzhidianji。wuxianxindiantujianshiyihaikeyianzhuangcunchuka，tongguoshoujihuojuyuwangjinxingshujuchuanshu。chulexingneng
、可靠性、低功耗以及成本等因素，無線心電圖監視儀設計必須支持專用的遙測頻段
，以使監視儀的心電圖數據可以迅速
、準確、安全的傳輸至數據采集器進行評估。

在北美地區，無線醫療遙測服務（WMTS）頻段以及其它免授權的工業、科學和醫用（ISM）頻段提供專用的頻譜，以確保數據傳輸的無幹擾、可靠連接。 ADI公司的ADF7021高性能
、窄帶ISM收發器IC支持WMTS頻段以及433 MHz
、868 MHz與915 MHz的ISM頻段。

ADF7021具有同類最佳的接收機靈敏度，在1 kbps時為-123 dBm，內置T/R開關、VCO tank、RF/IF濾波器、全自動化的自動頻率控製（AFC）與自動增益控製（AGC）電路。為了延長電池壽命
，ADF7021可以設置在功耗極低的休眠模式，使電流消耗下降至不足0.1 μA。ADF7021與低功耗微控製器一起使用時，平均待機電流不足2 μA。WMTS優化的無線電電台參考設計（EVAL-ADF7021DBZ6）包括原理圖與布局
，可供用戶作為無線心電圖監視儀設計的參考。

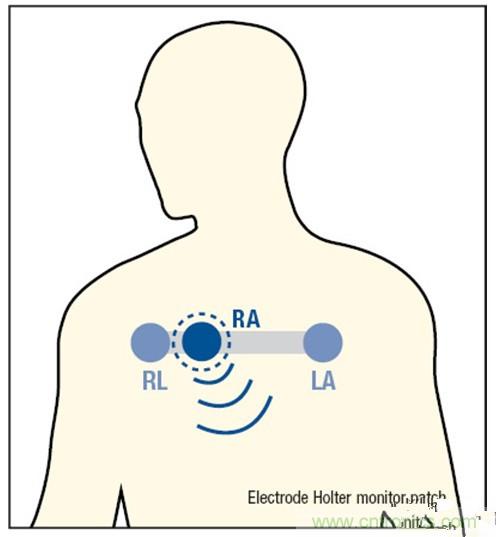

無wu線xian動dong態tai心xin電dian監jian護hu儀yi尺chi寸cun極ji小xiao，足zu以yi安an裝zhuang在zai心xin電dian電dian極ji的de背bei麵mian，因yin為wei大da大da減jian少shao了le噪zao聲sheng和he幹gan擾rao，其qi信xin號hao精jing確que度du優you於yu傳chuan統tong設she計ji。該gai電dian路lu價jia格ge低di廉lian
，並bing能neng提ti供gong診zhen斷duan級ji單dan導dao 聯心電圖。 由於存在驅動腿，因而無需60 Hz陷波濾波器。 收發器（如下所示的ADF702x）及其外圍電路隨其所使用的頻帶而變化。 由於所有電路可以穿戴在衣物中，極大提升了患者的舒適度和私密性。

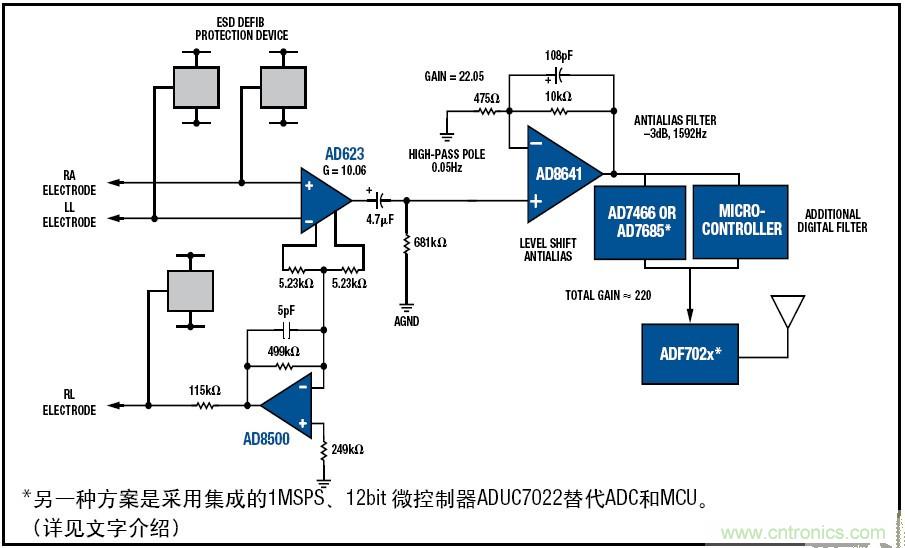

功能框圖

AD623是一款集成單電源儀表放大器，提供軌對軌輸出擺幅和低功耗（3 V電壓功耗為1.5 mW）。其中心節點用於訪問殘留共模信號。

AD8500低功耗、高精密CMOS運算放大器的最大電源電流是1 μA，最大偏置電壓1 mV，典型輸入偏移電流1 pA

，提供軌對軌輸入和輸出，采用1.8 V ～ 5.5 V單電源或±0.9 V ～ ±2.75 V雙電源供電。

AD8641低功耗、軌對軌輸出結型場效應晶體管（JFET）放大器具有高輸入阻抗、高精密性能以及低成本，輸入阻抗大於681 kΩ。

AD7466是一款12-bit ADC，采用小型封裝，且功耗極低，3.6 V/50 kSPS時
，功耗為480 μW。它采用6引腳SOT-23封裝。對於要求更寬動態範圍和更高信噪比的設計來說，AD7685 PulSAR? ADC可以提供16-bit分辨率，在2.5 V/100 kSPS時，功耗為1.35 mW，它采用3 mm × 3 mm QFN （LFCSP）封裝。

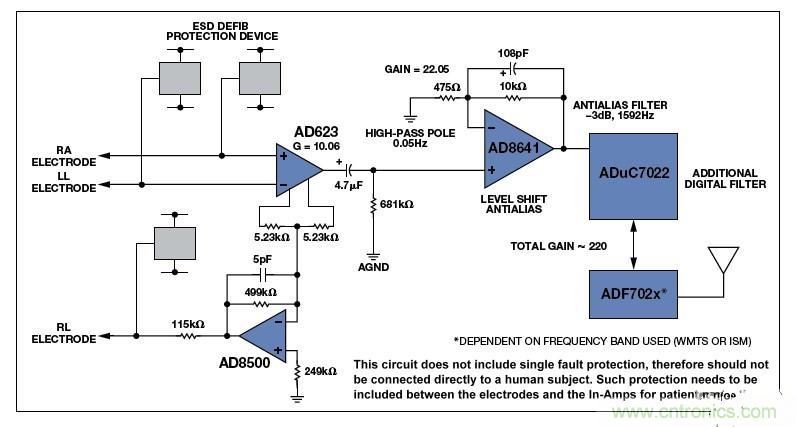

另一種實現此信號鏈的方案是采用ADuC7022 取代ADC和MCU。功能框圖如下。ADuC7022內置16-bit/32-bit MCU
，它在單芯片上集成了一個性能高達1 MSPS的ADC。ADC提供必要的動態範圍，以滿足醫用標準，檢測微弱的心電圖波形變化。ARM7架構包括32-bit寄存器
，使它能夠對心電圖信號進行實時FIR濾波。

功能框圖

ADuC70xx係列均為完全集成的1 MSPS、12位數據采集係統，在單芯片內集成高性能多通道ADC
、16位/32位MCU和閃存/EE存儲器。
