duiyufangbochanshengqidianlu
，dajiayinggaidoubumosheng
，chanshengfangbodedianluyouhenduozhong
，birushiyongyunfang，huozhesanjiguan
，zaijiashangwaiweidedianzudianrongbiankeyichanshengfangbo

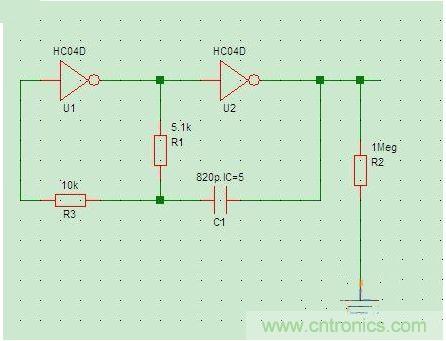

，zhelijiandanjieshaoyizhongR,C已經非門組成的簡單方波產生器，此電路非常簡單
，而且非常實用。歡迎大家繼續討論其他不同形式的方波產生器。




網友A：現在這個仿真電路，振蕩那部分其實是浮起來的
，沒有哪一個點接地。我知道電源供電
，問題就是你如何去給電容供電
？什麼叫門電路開關狀態，難道門電路和晶體管一樣有off和on兩種狀態麼
？你實際電路如何去搭建還是說隻是在仿真電路可以用？
？



答複：這裏是一個非門，也就是一個反相器
，門電路的輸入高低也是有門檻的；比如
，一般的非門，輸入電壓高於1.8V會判斷為高電平，這樣輸出就是低電平
；輸入電壓低於0.7V會判斷為低電平，這樣輸出就是高電平；當電容C不斷充放電的時候，門電路的輸出就會一會高
，一會低。



網友B：你解釋的這些就是非門的工作狀態（隻是它的門限（閾值和TTL和coms有關係）），他就是反向，而不是開關狀態。電容充放電轉折點就是你邏輯門的閾值，我想問的是電容的能量怎麼供給（你目前是設定他有初始電壓的，但是實際電路如果不加額外的電路怎麼會有初始電壓？）
？是不是還需要別的電路
？



答複：沒錯
，非門就是反向，但是對於非門的輸出來說，我們看到的就是1和0，就相當於是開關
；初始狀態由門電路決定，初始為0和1都是可以的。沒有其他的額外電路。



網友C：這麼簡單的電路也能產生方波？



答複：沒錯，一個門電路加一個RC就可以了。



網友D：你這源怎麼接
？？

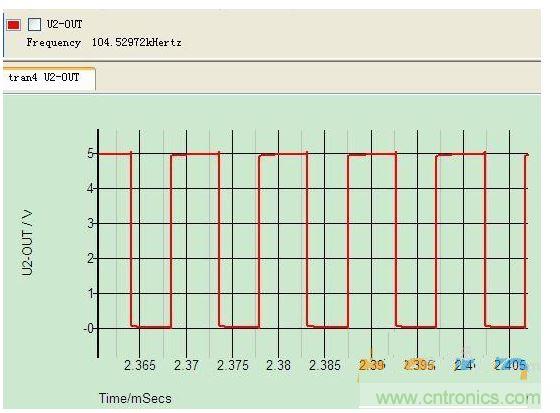

答複：這是仿真文件，門電路沒有接電壓，但是我設置了電容的初始電壓為5V，所以仿真是能夠正常進行震蕩的；實際工作中的電路門電路是有接VCC的。



...



大家看後有什麼疑問可以共同提出共同探討！希望大家不吝賜教！
