單(dan)片(pian)機(ji)是(shi)整(zheng)個(ge)係(xi)統(tong)的(de)控(kong)製(zhi)中(zhong)樞(shu)，它(ta)指(zhi)揮(hui)外(wai)圍(wei)器(qi)件(jian)協(xie)調(tiao)工(gong)作(zuo)，從(cong)而(er)完(wan)成(cheng)特(te)定(ding)的(de)功(gong)能(neng)。硬(ying)件(jian)實(shi)現(xian)上(shang)采(cai)用(yong)模(mo)塊(kuai)化(hua)設(she)計(ji)，每(mei)一(yi)模(mo)塊(kuai)隻(zhi)實(shi)現(xian)一(yi)個(ge)特(te)定(ding)功(gong)能(neng)，最(zui)後(hou)再(zai)將(jiang)各(ge)個(ge)模(mo)塊(kuai)搭(da)接(jie)在(zai)一(yi)起(qi)。這(zhe)種(zhong)設(she)計(ji)方(fang)法(fa)可(ke)以(yi)降(jiang)低(di)係(xi)統(tong)設(she)計(ji)的(de)複(fu)雜(za)性(xing)。係(xi)統(tong)電(dian)路(lu)原(yuan)理(li)圖(tu)如(ru)圖(tu)所(suo)示(shi)。控(kong)製(zhi)電(dian)路(lu)的(de)核(he)心(xin)器(qi)件(jian)是(shi)由(you)AT89S51單片機，屬於MCS-51係列。AT89S51是一種低功耗、高性能的CMOS8位微控製器，具有2K在係統可編程Flash存儲器，采用的工藝是高密度非易失存儲器技術；片上Flash允許程序存儲器在係統可編程
，亦適於常規編程器；在單芯片上，擁有靈巧的8位CPU和在係統可編程Flash
，使得AT89S51為眾多嵌入式控製應用係統提供高靈活、超有效的解決方案
；價格低廉、性能可靠、抗幹擾能力強。因此廣泛應用於工業控製和嵌入式係統中。



係統的聲光報器電路
、振落電路
、複位電路。顯示模塊選用1602字符型液晶模塊，是目前工控係統中使用最為廣泛的液晶屏之一
，電路圖所示。1602字符型液晶模塊是點陣型液晶
，驅動方便，經編碼後顯示內容多樣化。本係統分信號的主要有溫度傳感器的輸入信號和單片機輸出的控製信號構成。首先由單片機向溫度傳感器發出讀信號，隨後溫度傳感器做出響應
，單片機待DS18B20完成收集到得溫度信息進行AD處理並存儲為數字信號後，開始讀取溫度值，並對其信號做位處理使之達到用戶需求的精度以及計算得到相對濕度

，最後通過1602LCD顯示溫濕度值。另外，係統在運行過程中還有專門的控製聲光報警係統、光電耦合開關的控製信號。

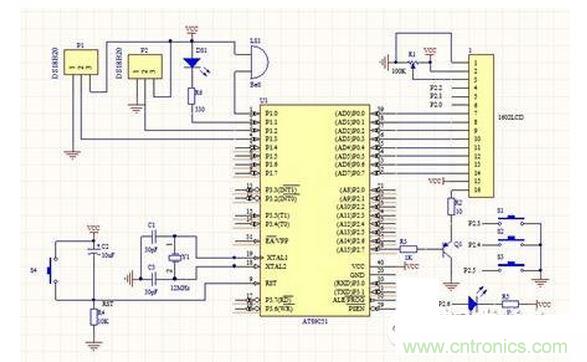

電路原理圖
