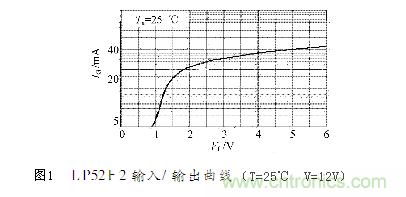

光guang電dian隔ge離li是shi數shu據ju采cai集ji和he控kong製zhi係xi統tong抗kang幹gan擾rao的de一yi項xiang重zhong要yao措cuo施shi，由you於yu光guang電dian耦ou合he器qi件jian的de非fei線xian性xing
，對dui模mo擬ni量liang的de光guang電dian隔ge離li會hui帶dai來lai較jiao大da信xin號hao失shi真zhen。為wei了le提ti高gao光guang電dian隔ge離li電dian路lu的de線xian性xing度du，采cai用yong負fu反fan饋kui方fang法fa把ba光guang耦ou器qi件jian的de輸shu出chu電dian流liu反fan饋kui輸shu入ru端duan。進jin行xing光guang電dian隔ge離li電dian路lu的de靜jing態tai特te性xing試shi驗yan。

深度負反饋電路設計 ,使用深度負反饋可以改善係統的線性度，根據這個原理，在此設計了模擬信號的光電隔離電路。在該電路中使用了1片LP521光耦和2片LM2904集成運放。 LP521有兩路光耦，其中一路用於信號轉換
，一路用於負反饋;運放2904，1A用於用於組成負反饋電路。運放2904構成了電壓跟隨器

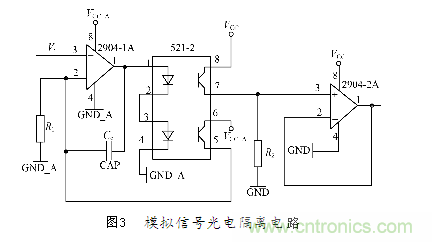

，用於增加電路帶負載能力。模擬信號光電隔離電路如圖2所示。


電路輸出電壓和輸入電壓是線性關係：LP521的兩路光耦通道的發光二極管串聯
，通過2個二極管的電流If1=If2。因為兩路光耦封裝在1個器件中

，光電特性基本一致，理想情況下可以認為兩路光耦的集電極輸出電流相等，即Ice1=Ice2。

根據理想運放的性質
，可以得到下麵的公式：

Vi=Ice2R1（1）

Vo=Ice1R2 （2）

所以Vo=（R2/R1）Vi，輸出電壓和輸入電壓成正比，比例係數由R1和R2確定。
