D觸發器的常規使用一般是用作二分頻器、計數器或移位寄存器。然而，隻要對D觸chu發fa器qi的de外wai圍wei電dian路lu加jia以yi改gai進jin，根gen據ju其qi基ji本ben邏luo輯ji功gong能neng。就jiu可ke充chong分fen發fa揮hui其qi獨du特te的de作zuo用yong。數shu字zi裝zhuang置zhi中zhong常chang用yong的de脈mai衝chong寬kuan度du檢jian測ce電dian路lu，對dui脈mai衝chong信xin號hao的de寬kuan度du進jin行xing識shi別bie，例li如ru
，當dang輸shu入ru脈mai衝chong的de寬kuan度du為wei一yi個ge特te定ding值zhi時shi。便bian產chan生sheng一yi個ge響xiang應ying，否fou則ze就jiu不bu予yu響xiang應ying。以yi下xia就jiu用yongCMOS雙D觸發器CD4013組成的幾種脈衝寬度檢測電路作一介紹。

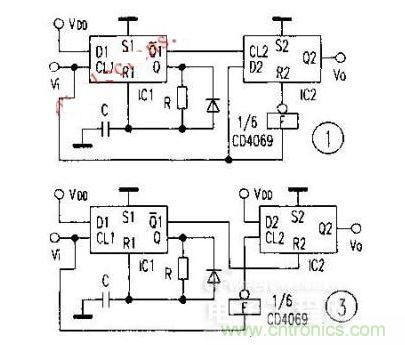

檢測線路之一如圖l所示。ICl、IC2為一片CD4013，其中ICl構成一單穩態觸發器，單穩態輸出端Q1作為D觸發器IC2的時鍾脈衝
，Q2端作vo輸出端。由於ICl、IC2的置位S端接地
，故穩態時ICl的Ql端恒為零，Ql端為高電平
，VO輸出為低電平。當Vi輸入信號為高電平時，將Dl端的高電平送入ICl觸發器，Ql端跳變為高電平，Ql端為低電平，暫穩態開始，IC2觸發器不觸發
，VO仍為低電平。當Vi下眺時，ICl單穩電路的暫穩態還未結束
，IC2觸發器仍未觸發
，VO為低電平。待ICl的暫穩態結束，ICI觸發器複位，Ql端為低電平，Ql端上眺為高電平。盡管IC2的CL2端上眺。但由於此時Vi輸入信號已為低電平，經反相器F反相使IC2的複位端R2為高電平

，故VO端仍為低電平。



另一種情況是：當Vi為高電平，Ql端為低電平時，ICl暫穩態開始
，VO為低電平。當ICl的暫穩態結束時，Vi仍為高電平
，Ql端上跳，IC2觸發翻轉，R2端處於低電平，D2端的高電平送入IC2
，VO端輸出高電平。當Vi下跳時，經F使IC2的R2端為高電平

，迫使IC2複位。VO輸出為低電平。

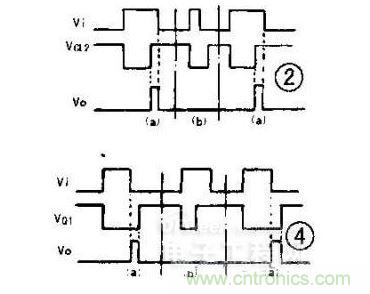

由此可見，隻有當Vi輸入信號脈衝寬度大幹ICl的單穩態輸出脈寬時。IC2觸發器才有輸出。



檢測線路之二如圖3所示。該線路和圖1相似，不同的是Vi輸入信號經反相器F反相後作為IC2的CL2時鍾脈衝。ICl仍為一單穩電路。穩態時，V0為低電平。當Vi為高電平時，Ql端為高電平，暫穩態開始
，IC2未觸發，V0為低電平。當ICl單穩態結束時
，Ql端回複到低電平
，此時Vi仍為高電平
，故VO為低電平。當Vi下跳時，經F反相使。IC2的LC2端上跳，但由於Ql端即ZC2的R2端為高電平，所以VO仍為低電平。



另一種情況是：當Vi為高電平時
，Ql為高電平，ICl暫穩態開台
，IC2未觸發
，V0為低電平。當Vi下眺時，暫穩態未結束，Q1端仍為低電平
，IC2觸發翻轉，VO輸出高電平。當ICl單穩態電路暫穩態結束時
，Ql端上跳為高電平，迫使IC2複位，VO輸出為低電平。由此可見，隻有當Vi輸入信號脈寬小於ICl的單穩態輸出脈寬時。IC2觸發器才有輸出。
