儲熱技術是指用電器在用低穀電時將低電價的電能轉換成熱能並儲存起來，供用戶全天候使用，以達到節省運行費用的技術。

近年來，全國很多城市都實行了平、穀分時電價，這一政策的受益者正是采暖用戶。每年從11月1日起至次年3月31日止的4個月，電采暖用戶可享受低穀時段
，即晚22時至次日6時電價50％的優惠
，此間生活用電一律按居民生活電價50％計算。采用儲熱電暖器


，每晚10時自動開啟

，散熱的同時儲存熱 量，次日6時自動斷電，開始將夜裏儲存的熱量釋放出來，白天不再耗電。

目(mu)前(qian)，絕(jue)大(da)多(duo)數(shu)電(dian)采(cai)暖(nuan)用(yong)戶(hu)仍(reng)采(cai)用(yong)直(zhi)熱(re)式(shi)電(dian)暖(nuan)氣(qi)

，沒(mei)有(you)儲(chu)熱(re)功(gong)能(neng)。專(zhuan)家(jia)對(dui)這(zhe)種(zhong)現(xian)狀(zhuang)表(biao)示(shi)擔(dan)憂(you)，並(bing)建(jian)議(yi)用(yong)戶(hu)改(gai)用(yong)儲(chu)熱(re)式(shi)電(dian)暖(nuan)氣(qi)，不(bu)僅(jin)可(ke)以(yi)不(bu)在(zai)用(yong)電(dian)高(gao)峰(feng)期(qi)“爭電”
，而且可以最大限度享受低穀電價優惠，達到雙贏。

對居民用電，實行平
、穀分時供電、分時定價政策，已是國內有關部門製定電價政策的趨勢之一、目前許多省市已開始實行該政策。

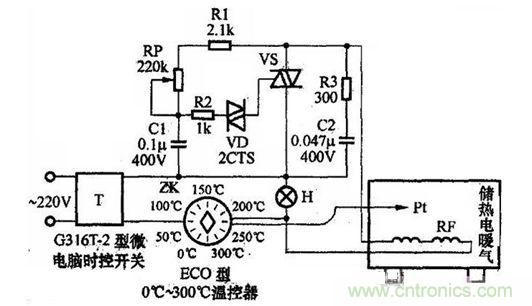

儲熱電暖氣的控製原理如上圖所示。圖中，由時間控製開關T與溫度控製器ZK構成輸入溫度控製電路。T是一台G316T一2型微電腦時控開關，工作電壓為220V/50Hz，額定電流25A，由人工進行分段時向設定，以控製儲熱電暖氣的通電時間與斷電時間，具有控製準確可靠、操作方便
、使用壽命長等特點。ZK是ECO型0℃～300℃溫度控製器


，將其溫度傳感器Pt置入儲熱電暖氣的儲熱磚中
，調節轉換開關ZK至設定溫度值處，電源指示燈H點亮。而由R1
、RP、C1、R2、VD及VS構成輸出控製電路。利用相位控製改變晶閘管VS的導通角
，可以實現無級調溫。電阻R1，電位器RP、電容C1組成移相電路，R2為晶閘管VS觸發的限流電阻。電流經R1、RP向C1充電，晶閘管VS的導通角由C1的充電時間常數決定

，改變RP可改變C1的充電時間常數，即改變了VS的導通角
，也就改變了負載儲熱電暖氣電加熱管RF上的端電壓，從而改變了RF電流的大小。

上圖中元器件RF為幹燒型電加熱管(220V／1500W)，置入由輕質耐火保溫磚製成的保溫償中。儲熱電暖氣外殼由1mm厚的不鏽鋼板製成，裝配時，在保溫zhuan外層與鐵箱體間加一層岩棉保溫層：雙想晶閘管VS采用塑封25A／600V並安裝鋁質散熱器。

本例是用1500W的儲熱電暖氣，可GONG層麵積為14平方米～16平方米取暖，室溘16℃～22℃電任意可調，如國居窒麵積大，可選擇2000W、2500W或3000W等功率的儲熱電暖氣。
[page]

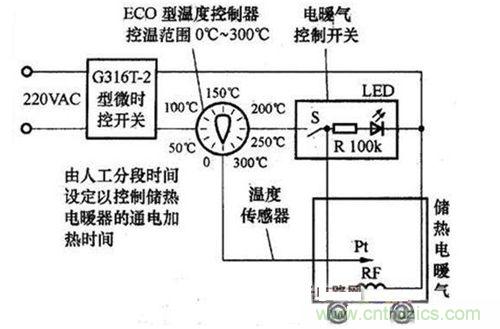

自製儲熱電暖氣第二種方法如下圖示。第二種方法比第一種製作方法簡單，使用電氣元器件少，容易製作，使用效果基本相同。

工作原理：開啟G316T-2型微電腦時控開關
，由人工分級時間設定以控製儲熱電暖氣RF的通電加熱時間(如設定當日晚22時至第二日早6時為 儲熱電暖氣加熱時間)
，順時針旋轉ECO溫度控製器轉盤至設定溫度值(如80℃)，閉合電暖氣控製井關S，儲熱電暖氣電加熱管RF通電加熱
，同時信號指示 燈LED點 亮。儲熱電暖氣內的輕質耐火保溫磚開始儲存熱量並向外放熱，當儲熱電暖氣內保溫磚的溫度達到溫控器的設定溫度值時，傳感器Pt測得的溫度值轉換成機械能， 使溫控器ECO的觸點斷開，電加熱管RF斷電停止加熱，LED熄滅。在G316T-2型微電腦設定的工作時間內處於恒溫工作狀態，當催熱電暖氣內溫度降低 時，ECO溫控器又接通，RF通電加熱，LED點亮…。如此反複，使RF處於恒溫狀態。當電暖氣的工作時間到達次日早6點時，G316T-2型微電腦時控 開關輸出斷電，使電暖氣停止工作，而儲存的熱量開始逐漸向外釋放

，供全天候取暖之用。

關於使用儲熱電暖氣取暖的效果，《沈陽晚報》2004年10月12日曾作過詳細報道
，此文報道說：“專家算了一筆賬

，如果采用蓄能式電暖氣，一 個采暖期內的采暖費若折合為室內麵積計算，每平方米最多需12元。遠低於傳統供暖方式所需采暖費用

，而采用直暖式電暖氣
，每平方米價格接近30元。”

儲熱式電暖氣自製方法：

電熱管RF可在電子市場買到380V／1500W的，將它降格使用到220V的電暖氣上，形狀有“U”型或“M”型，本文采用“M”型的。耐火 磚采用輕質耐火保溫磚
，每塊1.5kg
，磚輕而軟易刻槽尺寸為235mm×12mm×65mm。儲熱電暖氣的機箱(外殼)是購買上海紅心電器廠和上海正寶 電器公司出品的220VA、1500W～2000W的電熱器
，外部尺寸為600mm×650ram×180mm，拆除機內電爐絲。

製作時，首先取4塊耐火磚平鋪成長方形

，將“M”型電熱管放在磚上
，按電熱管的形狀刻好槽，放入電熱管
，再用另外4塊重疊壓上
，用鐵絲將8塊磚 gudingzhu
，diannuanqijixinjiusuanzuohao。zaijiangjixinfangrujixiangzhong，shouxianzaijixiangdibufangruliangkuainaihuozhuan，jiangjixinfangzaishangmian，zaizaijixinshangbufangruliangkuaizhuan
，zhenggejixiangneifangru12塊耐火 磚，重量18kg。在機芯最上端的磚上
，平鑽一個φ4mm的圓孔，深240mm用來插測溫探頭。然後接好控製電路，一台儲熱電暖氣就製作成功了。製作一台 儲熱電暖氣的材料費隻需200元
，而購買同容量的儲熱電曖氣則需2000元。

zijizhizuochurediannuanqianquanyongdianshifenzhongyao，yinweinaihuozhuanshijueyuande，anzhuangshijiangdianreguandeyinxiantaoshangnaihuonairejueyuanlabutaoguan
，jixiangjiehaodixian。zuohaofanghuohefangloudian，jikeanquanshiyong。
