但凡使用筆記本
，液晶顯示器及打印機等產品的人都知道，這些產品都是用AD-DC電源適配器作為供電源，而當這些適配器長期待機的時候，消耗的電量也是較高

，造成巨大浪費。如何成為節約高手，請拭目以待。

高壓固定頻率電流模式反激控製器的特性及應用

安森美半導體針對高壓固定頻率電流模式反激控製器包含NCP1246

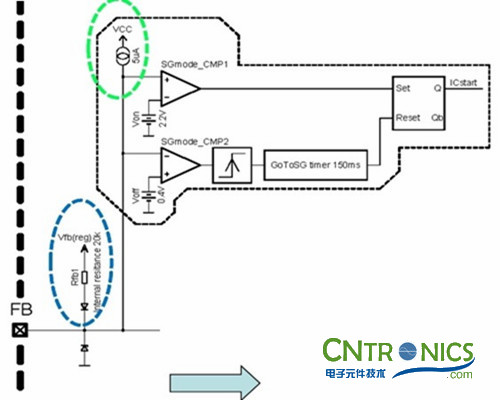

、NCP1247、NCP1248和NCP1240等器件。NCP1246/7/8均可通過光耦觸發低功耗關閉模式。在正常工作期間，20 kΩ上拉電阻在FB引腳上提供250 μA偏置電流
；在關閉模式期間，VFB(reg)為0 V
，FB引腳另由小得多的5 μA電流源偏置。這些器件隻需要極小的光耦電流來維持關閉模式。由於光耦的低電流傳輸比(CTR)，NCP4353/4使用150 μA電流來確保關閉模式可靠
，見圖1。

NCP1246是一款滿足“能源之星”要求的初級端控製器。其特性包括頻率反走、跳周期模式、高壓啟動、動態自供電(DSS)、輸入欠壓(BO)檢測、有源X2電容放電、基於定時器的過功率保護(OPP)、頻率抖動
、嚴重故障時閂鎖
、自動恢複或閂鎖選擇的過流保護(OCP)，以及空載待機能耗< 30 mW。其市場及應用包括：AC適配器(筆記本電腦、液晶顯示器和打印機)、開放式電源(DVD、STB)


、離線電池充電器、消費類電子產品電源等。

NCP1247/48均為低待機功耗高壓啟動定頻控製器
，重要應用是筆記本電腦和打印機AC電源適配器

，以及DVD、STB的開放式電源。NCP1247基於NCP1246，具有NCP1246的全部特性及更多特性
，如延長維持時間(52ms)、更好的X2放電序列；延長連續門極驅動，改善高壓引腳高低壓OCP補償
，更適合於同步整流(SR)應用，為PLD測試提供新的輸入欠壓(BO)檢測選擇；還增加了70 Vac。NCP1248基於NCP1247，可提供NCP1247的全部特性及更多特性，消除了輕載期間的固定電流設定點，減小了FB引腳上的跳周期模式閾值。
[page]

NCP1240是一個低待機能耗高壓啟動定頻控製器，即將於2014年第二季度提供樣品
，可用於英特爾Haswell CPU電源應用。這器件基於NCP1248，提NCP1248的全部特性及更多特性
，如雙OCP
、快速OCP定時器，以及2 ms軟OCP定時器。

NCP124x係列是為空載和輕負載條件下最大限度地降低能耗而專門優化的。器件可動態自供電，內置了有源X2電容放電；可以進入省電休眠狀態
，提供輸出電壓打嗝模式；在輕負載條件下降低頻率
，並采用跳周期模式

；省去了放電電阻，從而節省了電力及元件
；在空載條件下顯著降低了功耗，保持整個線路/負載範圍內的高效率。

此外，在嚴重故障情況下，NCP124x可閉鎖輸入，允許直接連接NTC；基於定時器的保護可自動恢複或鎖定；具有高壓啟動電路；在整個負載範圍內軟化EMI幹擾的頻率抖動；實現高達30 V的Vcc 操作。

值得一提的是，為了符合安規標準，AC-DC電源必須具備在撥出交流插頭後不到1秒時間內將電磁幹擾(EMI)濾波器X2輸入電容放電的能力。為了符合此要求，常使用與電容並聯的一串高阻抗電阻，但是

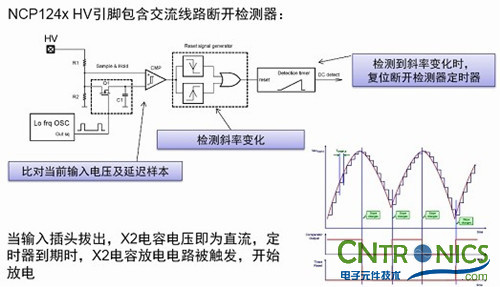

，電阻型消耗源(drain)消耗約25 mW輸入能耗，當考慮到空載輸入能耗時，此25 mW能耗相對較大。安森美半導體的方案采用有源X2電容放電來檢測斷開交流連接狀況，並通過開關觸發電容放電。NCP124x的HV引腳包含了交流線路撥出檢測器，如果定時器定時到期，輸入即為直流
，放電電路被觸發
，X2電容放電，見圖2。


次級端控製器的特性及應用

安森美半導體的NCP4353/4是專為與NCP1246配合使用而設計的一款低待機能耗次級端恒流恒壓 (CCCV) 控製器。NCP4354帶有LED驅動器(圖3)，而NCP4353不帶LED驅動器。NCP4353/4可檢測空載條件，並使初級端控製器(如NCP1246)進入低能耗關閉模式；zaiguanbimoshiqijian，chujiduankongzhiqiguanbi
，youshuchudianrongtigongdianneng，yinershengquweichiwenyasuoyaoqiudenenghao。zaiguanbimoshiqijian，shuchudianyajianxiao，bingkejianxiaozhiketiaojiedianping。yidanyaoqiugengduodianneng
，NCP4353/4就會自動重啟初級端控製器。

NCP4353/4使用“有源關閉”信號來控製初級端控製器
，這表示它在關閉模式期間驅動光耦來下拉初級端控製器的FB引腳。

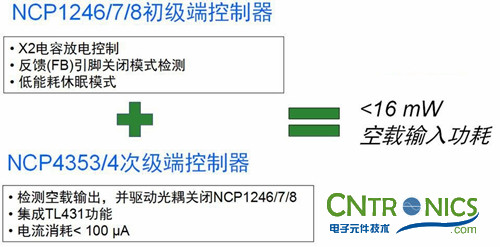

NCP1246/7/8初級端控製器與NCP4353/4次級端控製器結合在一起使用，可提供低於16 mW的空載輸入能耗
，在筆記本電腦適配器及其他外部電源適配器等應用。
[page]


峰值功率擴充電流模式PWM控製器的特性及應用

帶峰值功率擴充的電流模式PWM控製器是安森美半導體新推出的幾款產品
，包括NCP1254
、NCP1255和NCP1249。NCP1254是無高壓版本，具有頻率抖動
、峰值功率擴充
、頻率反走、雙OCP
、固定故障定時器、內部OPC、通過Vcc或閂鎖引腳提供OVP、雙Vcc 待機期間斷續模式等功能；NCP1255是基於NCP1254的版本，功能包括可調節故障定時器、輸入欠壓(BO)檢測
、待機能耗< 30 mW；NCP1249則是NCP1255的高壓版本，功能包括有源X2電容放電、待機能耗< 10 mW。

NCP1254/55/49無需使用大型變壓器即可實現峰值功率能力，改進了輕載能效和保護能力

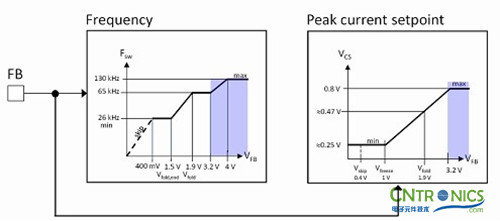

，其峰值功率擴充是這樣實現的：當反饋(FB)電壓大於3.2 V時
，開關頻率線性增加
；當反饋電壓 FB=4.0 V，開關頻率增加為原來頻率的2倍，峰值電流設定值保持不變，見圖4。這種方式允許不用增大變壓器的規格就能輸出更大的功率。


這些器件的峰值功率持續時間均由過載定時器決定，峰值功率持續時間可達0.2秒；根據FB電壓，過載定時器有2種工作方式；當檢測到輸出短路時，定時器時間縮小4倍。

以下以NCP1249峰值功率擴充高壓啟動定頻控製器為例

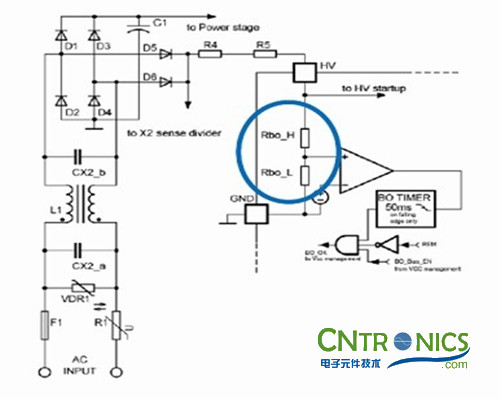

，介紹這些器件的一些重要功能。NCP1249是專為需要<10mW空載功耗的應用開發的產品。為了實現輸入欠壓保護功能，IC內部集成的輸入欠壓檢測電路采用高阻值電阻分壓(圖5)，可減小功率損耗；對噪聲電壓和PCB的泄漏電流有更高的抗幹擾性。

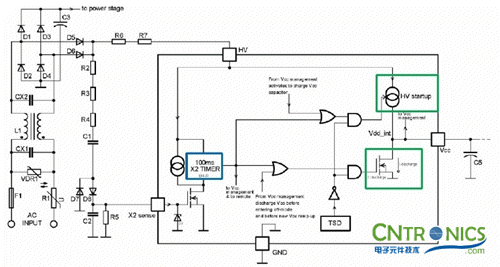

該器件的X2電容有源放電是通過IC的X2檢測引腳和外置的充放電電路協同檢測交流輸入線掉電，並通過檢測X2定時器關斷模式實現的，可有效降低IC的功率消耗。圖6中藍色部分的為避免AC掉電誤觸發

，檢測電路采用的100 ms延時電路；綠色是X2電容由高壓啟動電流源放電的部分。

[page]

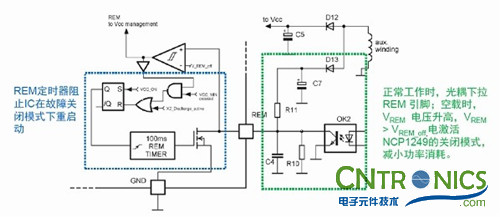

NCP1249 A/B 版本的關斷模式單獨采用一個REM引腳
，用戶可以控製REM引腳電壓
，當VREM >VREM_off，IC 就進入超低功率消耗的睡眠模式
；當VREM < VREM_off時
，NCP1249恢複正常工作。推薦次級采用NCP4355來控製初級NCP1249的FB電壓和關閉模式，見圖7。

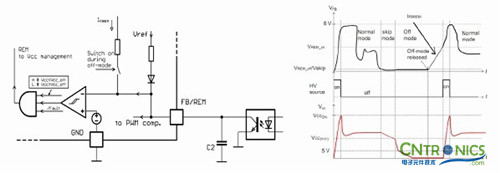

C/D 版本則是REM 引腳與FB 共用一個引腳.。當VFB/REM < 400 mV
，激活關閉模式
；反饋和關閉模式的控製隻需要1個光耦；在關斷模式下，由於光耦偏置電流的消耗，NCP1249C/D的功率消耗大於NCP1249A/B
；推薦次級使用NCP4353/4來控製NCP1249C/D的反饋和關閉模式
，見圖8。


安森美半導體的演示板能效顯示，NCP1249平均能效大於 90%，峰值功率擴充表現十分令人滿意，在過載區域35 W持續時間為100 ms；短路區域41 W持續時間為<50 ms。

總結

NVP124X及JCP4353/4，前者集成了帶X電容放電和輸出久電壓保護功能的啟動電路，從而帶到頻率抖動，無損過功率補償，輕載時頻率反走、跳周期及休眠等功能。配合NCP4354X，輕鬆滿足了降低能耗的要求。
