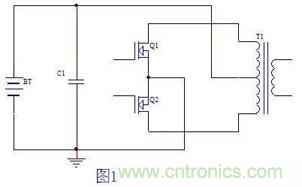

主電路如圖1所示：

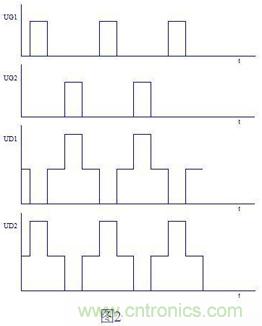

Q1，Q2理想的柵極(UG1,UG2)漏極(UD1,UD2)波形如圖2所示： [page]

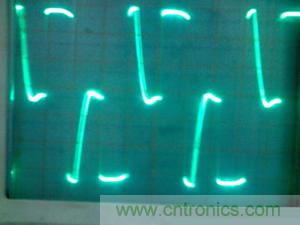

實際輸出的漏極波形：
從實際波形中可以看出

，漏極波形和理想波形存在不同：在Q1,Q2兩管同時截止的死區處都長了一個長長的尖峰
，這個尖峰對逆變器/UPS性能的影響和開關管Q1,Q2的威脅是不言而喻的，這裏就不多說了。

Q1,Q2兩管漏極產生尖峰的消除

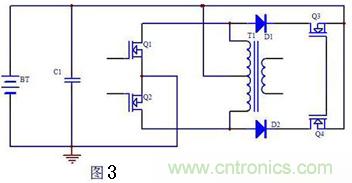

上麵我們已經分析了Q1,Q2兩管漏極產生尖峰的原因，下麵我們就來想辦法消除這個尖峰了。我想到的辦法就是Q1,Q2的漏極到電池的正極加一個開關，當然這個開關也由MOS管來充當，當然其它功率管也行。這個開關隻在Q1,Q2都截止時才導通，用電路實現如圖3所示：
由圖3可以看出，加入D1,D2可以防止Q3,Q4寄生二極管的導通
，這樣，Q1,Q2漏極的尖峰就可以限製在D1,D2和Q3,Q4的壓降之和了
，而這個壓降是很小的
，漏感的尖峰的能量也釋放回電池和C1了。
[page]

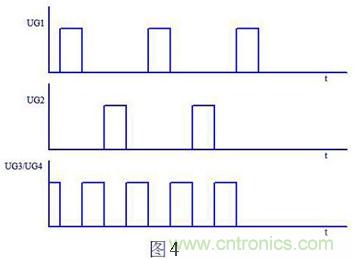

Q1,Q2,Q3,Q4的驅動時序如圖4所示：

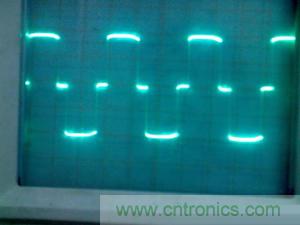

加入了有源嵌位後實際輸出的波形所示：
這個電路和全橋逆變電路的比較

看kan到dao這zhe裏li，大da家jia也ye許xu會hui說shuo，這zhe個ge電dian路lu和he全quan橋qiao電dian路lu不bu是shi一yi樣yang嗎ma
？你ni的de電dian路lu還hai多duo了le兩liang個ge二er極ji管guan。不bu錯cuo，這zhe個ge電dian路lu和he那na種zhong兩liang橋qiao臂bi上shang下xia管guan都dou互hu補bu的de全quan橋qiao電dian路lu來lai說shuo還hai是shi有you些xie相xiang似si，最zui大da的de不bu同tong就jiu是shi我wo這zhe個ge電dian路lu主zhu電dian路lu還hai是shi推tui挽wan
，它ta的de導dao通tong壓ya降jiang還hai是shi一yi個geMOS管的導通壓降
，而全橋電路是兩個MOS管的導通壓降！對於采用低電壓大電流電池供電的應用場合，這個電路的損耗更小
，效率更高，因為漏感的儲能比較小
，Q3,Q4選型時可以比Q1,Q2電流小得多，因而節約了成本。
[page]

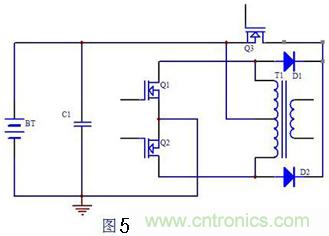

實際上Q3,Q4可以隻用一個的，如圖5所示：

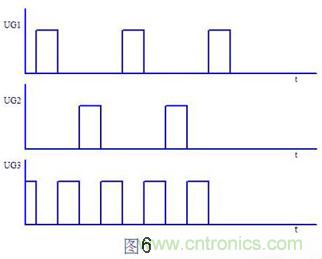

驅動邏輯改為，如圖6所示：
