神盤點：世界上最精密的電阻TOP10（上）

第五名：低溫飄環氧封線繞電阻

常見有Fluke
、MC和HP的，溫度係數一般<5ppm/C，大部分是1-3ppm/C
，老化也不大，大約<25ppm/a。這樣的電阻必須用Evanohm線材才能做到低溫飄
，經常能在國外的高精度的儀器中見到。

國內電阻盡管也有標1ppm附近的，但由於采用錳銅，曲線彎曲大
，不能保證寬溫度範圍下的溫度係數。因此這個指標虛的成分很大。
比如錳銅的Beta溫度係數一律是-0.6ppm/C2，也就是說


，當20度時溫度係數為0，那麼21度時即為-0.6ppm/C

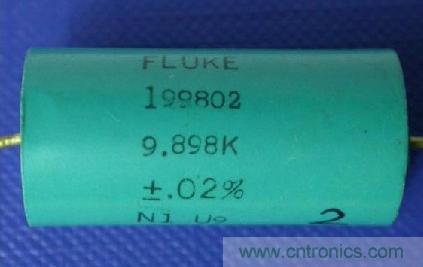

，而22度就為-1.2ppm了。因此，標稱<1ppm/C的隻能在很窄的溫度範圍才有效。Fluke的這樣的電阻
，溫度係數都是後來測試然後標在外殼上
，N1就是-1ppm/C，P1.5就是+1.5ppm/C?

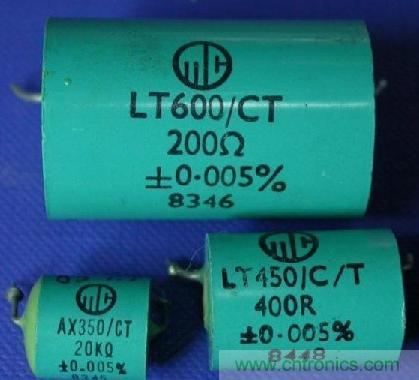

英國MC是老牌高精密電阻的品牌，常見於老式高精度萬用表和精密儀器中，後改為VM品牌。這類電阻，盡管沒標溫度係數
，但實測也是非常小，類似Fluke的：

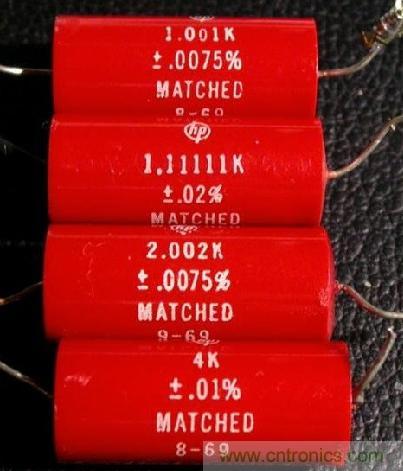

HP和是老牌電阻生產廠，很久之前（60年代）就采用Evanohm線材。這幾個紅塑電阻，有40年了，仍然不超差，而且溫度係數也非常小：

這4個HP老電阻實測溫度係數為+1.2、+0.7、+0.8和-0.1ppm/C

下頁內容：第四名：塑封金屬箔電阻
[page]

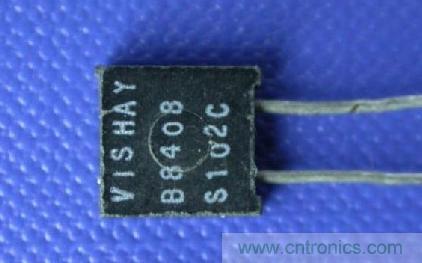

第四名：塑封金屬箔電阻

金屬箔也就是塊電阻
，多以方型塊的方式出現因此得名，是新一代的優於線繞的電阻，代表廠家為威世（Vishay）。

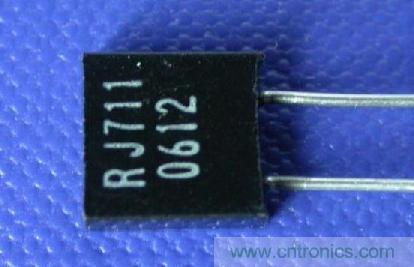

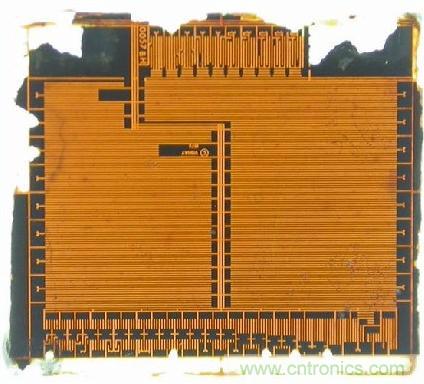

溫度係數一般都在5ppm/C以下，老化保證<25ppm。 由於是采用Evanohm金屬箔、因此性能優異、噪音也非常低。用類似IC製作的光刻工藝和良好的封裝技術，使得分布電容、串聯電感等參數都很理想，其它特性也非常優秀。 國產的型號為RJ711

，體積稍大，性能稍遜。



下頁內容：金封線繞電阻
[page]

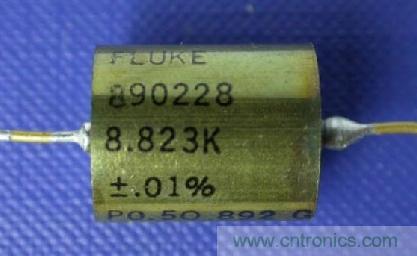

第三名：金封線繞電阻

與低溫飄環氧封線繞類似，但采用金屬+玻璃+可伐密封，這樣就完全杜絕了外界潮濕和氧化的影響，老化保證<10ppm。這樣的電阻曾經一度統治了高精度儀器，能在Fluke計量儀器裏和7位半
、8位半萬用表裏經常看到。

另外
，金封線繞由於成本高
，一律都是低溫飄的，<5ppm/C。 金封線繞最顯著的特征，一個是外殼是金屬，絕緣是玻璃/陶瓷
，另一個是引線處都有膨脹的焊接點。這是因為
，引線是從預埋的可伐合金管裏穿出來後焊接密封的。

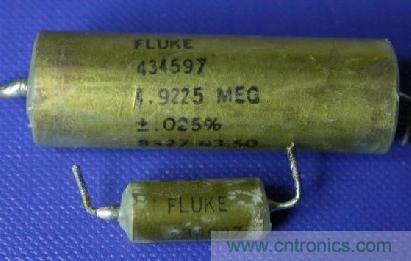

同是Fluke金封，體積可能相差很大

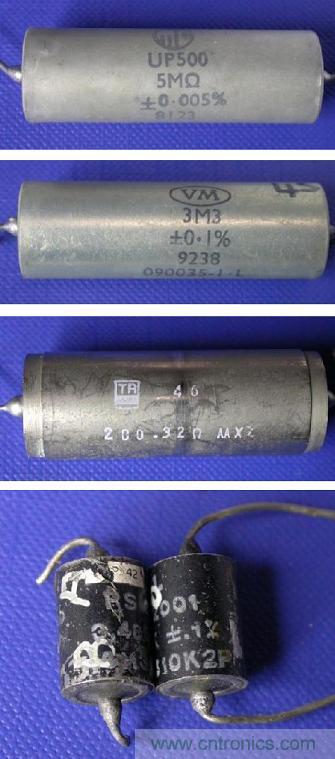

MC
、VM、HP、AdvTr、JRL的金封


當然

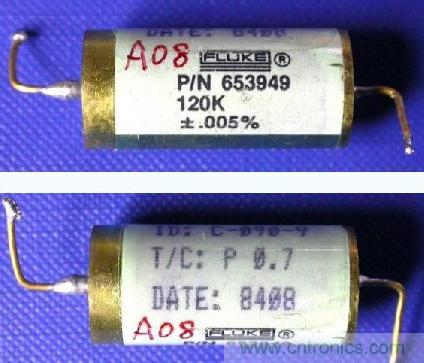

，在所有這些金封中，我最喜歡的是從Fluke 752A裏麵拆出來的120k，每一個電阻有自己的編號

，溫度係數非常小（<1ppm/C），老化很難觀察出來。我用這些電阻做了10k、100k和1M標準電阻。


qishi

，yeyouguochandejinfengxianrao
，laohuayinggaibucuo，nengzaigaodengjidedianqiaohedianweichajilimianjiandao。danshi
，yehaishiyinweicaiyongmengtongdeyuanyin，shidewenduxishubuhao。

下頁內容：第二名：金封金屬箔電阻
[page]

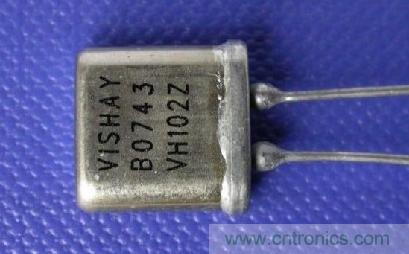

第二名：金封金屬箔電阻

金屬箔電阻本身性能良好，再加上金封，不僅能把溫漂做到1ppm/C之內


，更能保證年老化<5ppm/a，這與很多標準電阻都可以媲美了。


這是一個大家族

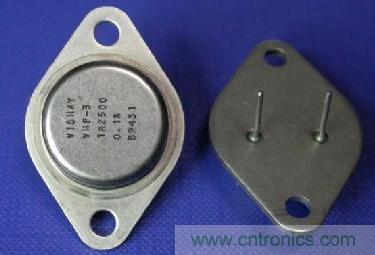

，Vishay自己就有很多種，一般均以VH開頭。例如這種VHP3，老化性能也是<5ppm/a


金封金屬箔也有不少別的廠家
，比如美國的RCD公司，日本的AE
、TDK，還有原法國的SFERNICE（現歸Vishay）的RCHK係列。

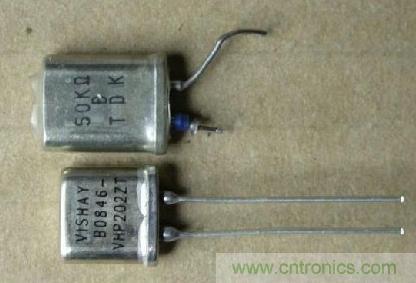

TDK的金封金屬箔，比Vishay的大。

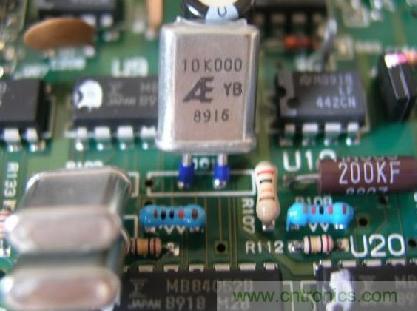

日本Alpha Electronics（簡稱AE）的

下頁內容：第一名：高穩金封金屬箔電阻
[page]
第一名：高穩金封金屬箔電阻

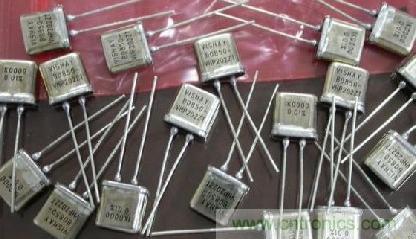

這是威世最近幾年的新成果，比如典型的VHP202Z
，能把溫漂做到0.1ppm/C之內，同時保證10年老化2ppm，即便加速折算下來，第一的老化也不超過0.7ppm
，堪稱理想電阻。這樣的指標

，目前隻有Vishay一家能做到。

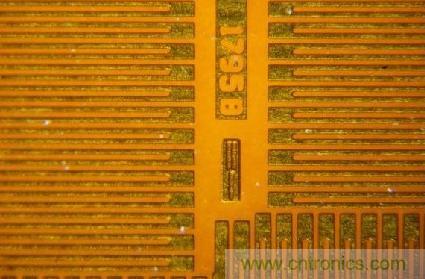

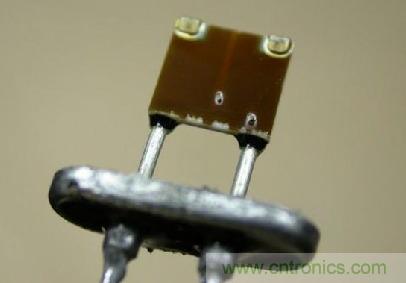

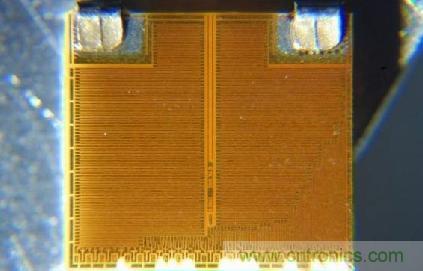

VHP202Z內部

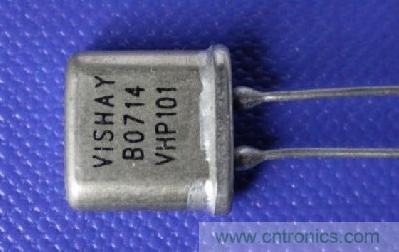

當然，也有介於二者之間的，比如老一些的VHP101，老化指標保證10年2ppm
，但溫度係數稍微遜色一些


再比如這種VHA518，根據最新的數據表，老化性能也是10年2ppm


下頁內容：世界上最精密的電阻TOP10排行總表和總圖
[page]

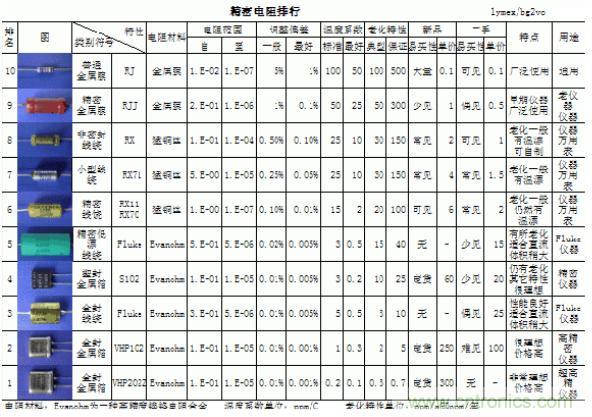

世界上最精密的電阻TOP10總表

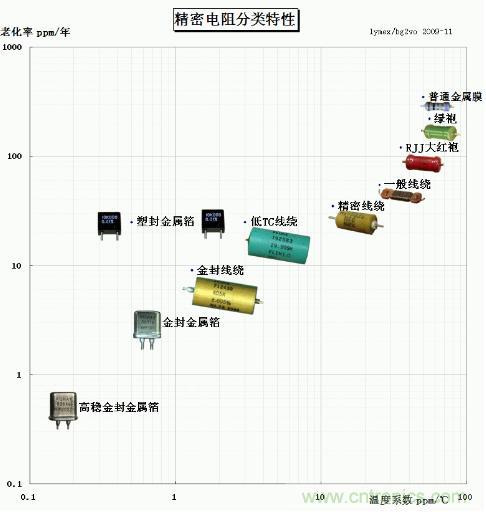

世界上最精密的電阻TOP10總圖
