4A降壓型µModule穩壓器LTM4624


淩力爾特推出 14V、4A 降壓型µModule® (微型模塊) 穩壓器 LTM4624。該器件采用 6.25 x 6.25 x 5.01mm BGA 封裝，連同一些無源器件
，其在采用單麵 PCB 時的占板麵積在 1cm2 內，而采用雙麵 PCB 時則不超過0.5cm2。類似於其他 µModule 穩壓器，LTM4624 在一個封裝中內置了 DC/DC 控製器、功率開關
、電感器和補償組件
，僅需外置兩個陶瓷電容器 (1206 尺寸) 和一個電阻器 (0603 或更小的尺寸) 即可工作。LTM4624 可在 4V 至 14V 的輸入電壓範圍內運作，提供一個 0.6V 至 5.5V的可調輸出
，非常適合通信、存儲、工業和醫療係統等應用。

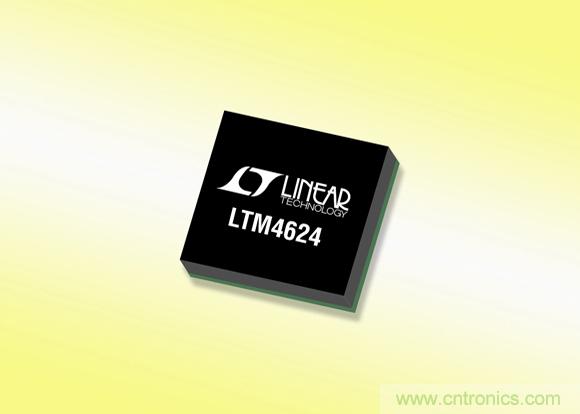

圖1：Linear穩壓器LTM4624



在 12VIN 至 1.5VOUT 轉換中，LTM4624 以 1MHz 典型開關頻率工作，在滿載情況下具有非常低的 5mV 輸出紋波。通過添加一個超過 4V 的外部偏置電源，LTM4624 可采用低至 2.375V 的輸入電壓運作。該穩壓器還具有過流和過熱故障保護功能。

LTM4624 可保證工作在 -40°C 至 +125°C的內部溫度範圍。該 µModule 穩壓器已有現貨供應。千片批購價為每片 5.95 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTM4624



圖2：14VIN
、4A 降壓型 µModule 穩壓器





●占板麵積小於 1cm2 的 4A DC/DC 降壓型解決方案

●僅需 2 個電容器和 1 個電阻器就能實現完整解決方案

●6.25 x 6.25 x 5.01mm BGA 封裝

●輸入電壓範圍為 4V 至 14V

●采用外部偏置電源時，輸入電壓可低至 2.375V

●5mV 低輸出紋波 (在 1.5VOUT/4A 輸出)

●0.6V 至 5.5V 的用戶可調 VOUT
