【拆解】變頻器IGBT模塊拆解學習
發布時間：2013-08-15 責任編輯：eliane
【導讀】都知道IGBT是由BJT和MOS組成的複合全控型電壓驅動式功率半導體器件，綜合了以上兩種器件的優點，驅動功率小而飽和壓降低。在較高頻率的大、中功率應用中占據了主導地位。筆者此次從變頻器中拆得一個IGBT模塊，估計看過的人不多，特拿來與大家分享學習。

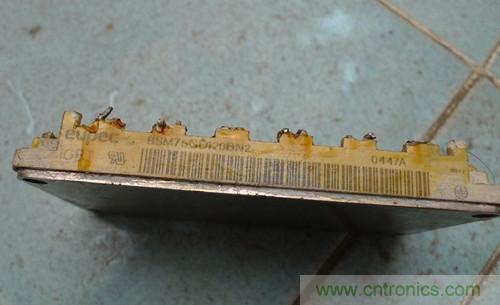

從變頻器中拆了一個IGBT模塊，估計看過這個東西的人不多。型號：EUPEC BSM75CD120DN2，從網上可以查到的。

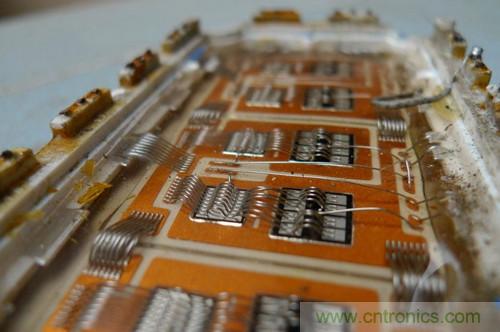

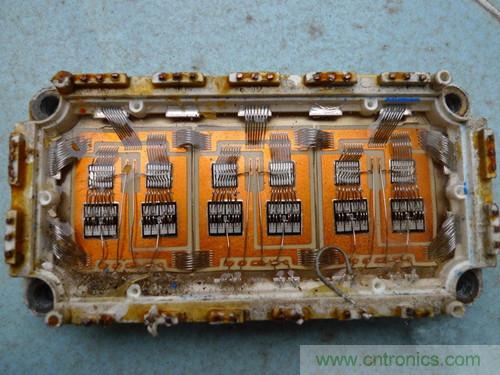

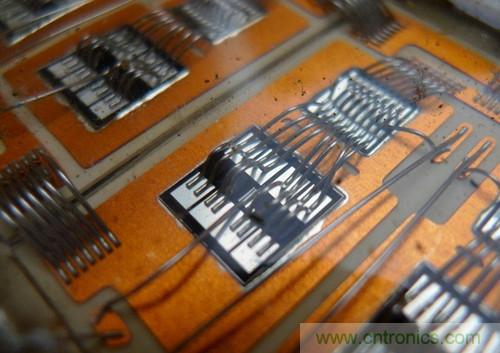

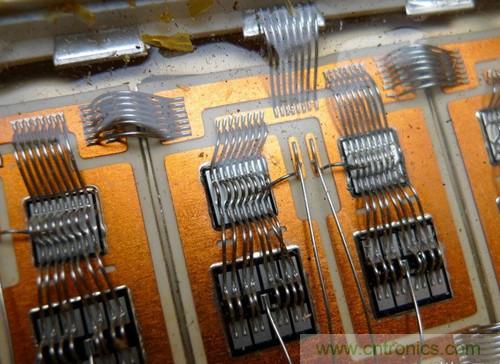

可以看到有幾個管子，表麵還填充了一種很透明的膠，很軟，像果凍一樣。

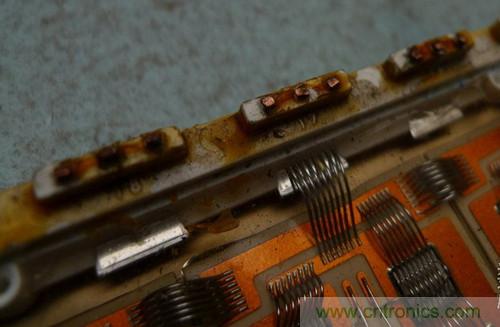

這些是模塊的引腳，是紫銅的。
