圖1：華力微電子一覽

目前華力微電子擁有的工藝技術包括65/55nm、45/40nm CMOS邏輯工藝、55nm高壓工藝和特殊應用工藝，計劃為國內外IC設計公司

、整合組件公司和其它係統公司提供芯片代工服務。這些芯片可應用到3G智能手機
、機頂盒、數字電視、平板電腦、汽車電子、家電、智能卡

、遊戲機
、PC、數碼相機等各種終端市場。

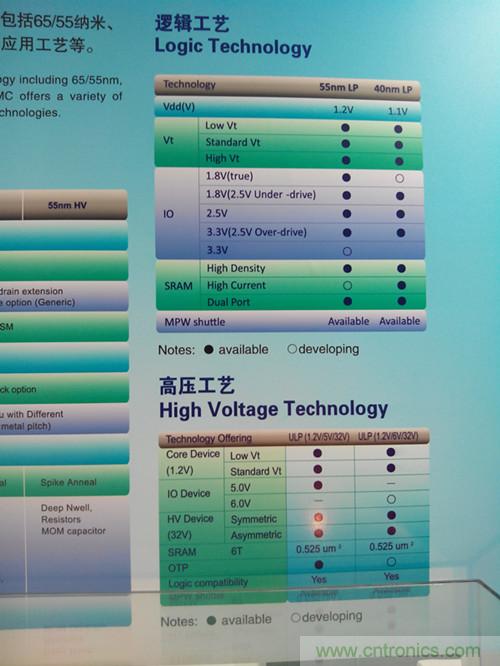

圖2：華力微電子邏輯工藝和高壓工藝

華力微電子擁有一條12英寸集成電路生產線，設計月產能是3.5萬片，2012年底已經完成2萬片工藝設備的安裝調試，該生產線的產能還在持續擴大中。目前華力微電子的IP庫合作夥伴包括VeriSilicon、ememory和Synopsys，現可使用的IP庫包括55nm LP和HV工藝的9 track標準單元
、55nm LP單口存儲器、55nm LP雙口SRAM

、55nm LP Via ROM、55nm LP PLL（最低2.5MHz進，最大1.5GHz出，可編程設置），正在開發之中的IP庫包括：55nm LP 7 track標準單元、55nm LP高速單口SRAM、55nm LP IO、55nm HV OTP
、55nm LP穩壓器（2.5V進，1.2V出，100mA出）
、55nm LP eFuse、55nm LP 1.2V Bandgap、55nm LP上電複位等。40nm LP IP庫正在開發之中。
