產品特性：

• 均支持下一代高速接口
• NCN3612B支持8 Gbps的數據傳輸速率
• NCN3612B采用無鉛56引腳WQFN (5 mm x 11 mm x 0.75 mm)封裝
• NC3411采用無鉛42引腳WQFN (3.5 mm x 9 mm x 0.75 mm)封裝

適用範圍：

• 筆記本
  、台式計算機、服務器及網絡存儲設備

應用於高能效電子產品的首要高性能矽方案供應商安森美半導體(ON Semiconductor

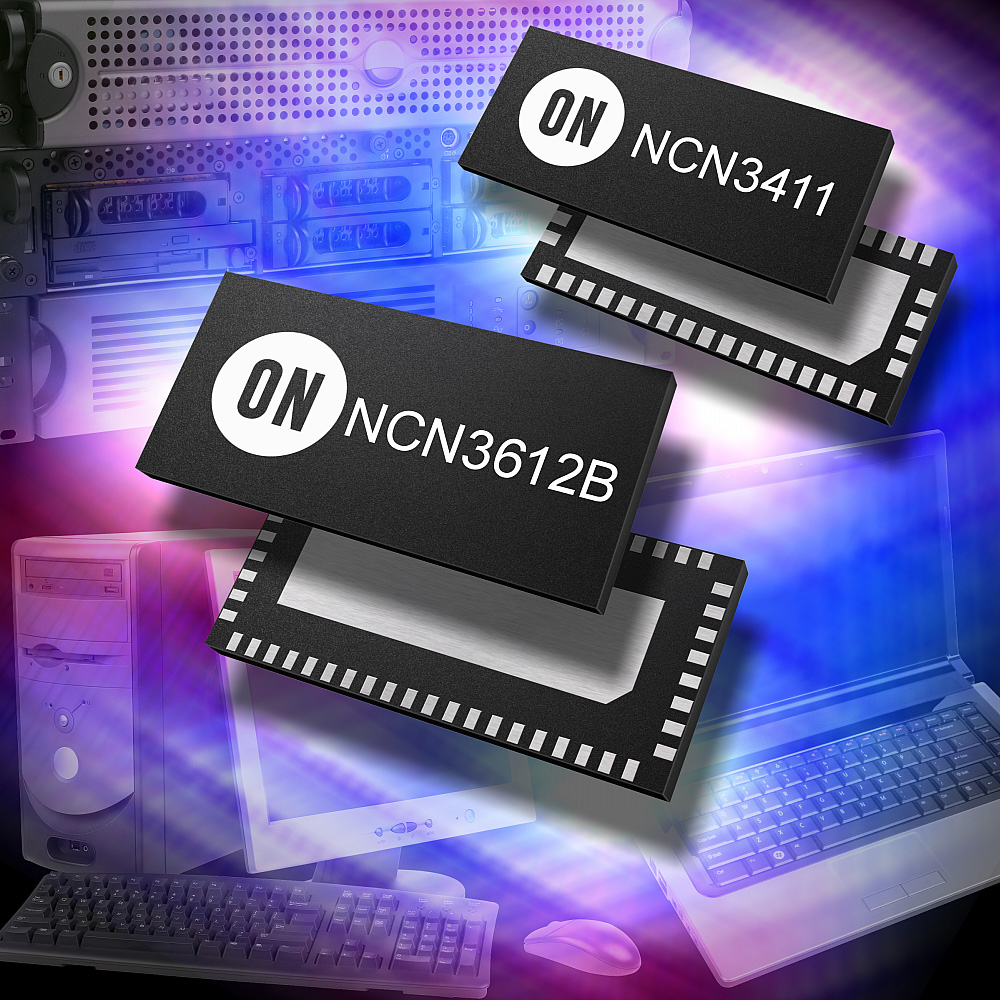

，美國納斯達克上市代號：ONNN)推出兩款采用單刀雙擲(SPDT)開關配置的新多通道差分開關集成電路(IC)，應用於PCI Express 3.0及DisplayPort 1.2輸入/輸出(I/O)信號等高頻信號，目標應用包括筆記本、台式計算機、服務器及網絡存儲設備。

6通道差分SPDT開關NCN3612B由於它的高帶寬
，支持8 Gbps的數據傳輸速率。它的導通電容(CON)為2.1 pF(典型值)
，導通電阻(RDSON)為8 Ω(典型值)。與這器件相輔相成的是同樣能支持8 Gbps工作的4通道差分開關NCN3411。NCN3411的導通電容為2 pF(典型值)，導通電阻(RDSON)為7.5 Ω(典型值)。這些特性使這兩款新器件非常適合用於PCI Express 3.0及DispalyPort 1.2 I/O信號路由。

安森美半導體接口及電源產品總監高天寶(Thibault Kassir)說：“NCN3612B和NCN3411guyoudidaotongdianrongjididaotongdianzu，lingqinengtigonggengdideshujubianyuansulvjigengdidecharusunhao。yinci，zhexieqijiannengpeihedangjinxitongshejizhidingdezuixingaosujiekoubiaozhuntigongsuoxudexinhaowanzhengxingshuiping。”

NCN3612B的電源電壓範圍為3伏(V)至3.6 V，消耗的供電電流僅為250微安(µA)(典型值)；而NCN3411的電源電壓範圍為1.5 V至2.0 V

，消耗的供電電流為200 µA。這些新器件的環境工作溫度範圍為−40 °C至+85 °C

封裝及價格

NCN3612B采用無鉛56引腳WQFN (5 mm x 11 mm x 0.75 mm)封裝
，每2,000片批量的單價為1.30美元。NC3411采用無鉛42引腳WQFN (3.5 mm x 9 mm x 0.75 mm)封裝，每2,000片批量的單價為1.15美元。
