產品特性：

• 整合了Cortex™ -M3內核和專為FR微控製器開發的周邊外設
• 使全係列產品多達370款

適應範圍：

• 適合從係統控製到小型移動產品等廣大範圍的應用

富士通半導體（上海）有限公司近日宣布推出第四波基於ARM® CortexTM-M3處理器內核的32位RISC微控製器的FM3係列新產品。此次

，富士通半導體共推出210款新產品

，即日起提供樣片。富士通半導體未來還將繼續擴充FM3係列產品線，並計劃於2012年底達到500款。

新產品包括高性能產品組、基本產品組、低功率產品組和超低功耗產品組四個類別，高性能產品組共有64款產品，包括MB9B510R/410/310/110係列、MB9BF516RPMC以及其他產品；基本產品組共有12款產品，包括MB9A310K/110係列
、MB9AF312KMPC以及其他產品；低功率產品組共有108款產品
，包括MB9AB40N/A40/340/140係列、MB9AFB44NPMC以及其他產品；超低功耗產品組共有26款產品
，包括MB9AA30N/130係列、MB9AFA32NPMC以及其他產品。

FM3係列產品整合了Cortex™ -M3內核和專為FR微控製器開發的周邊外設
，加入64款高性能組產品、12款基本組產品、108款低功率組產品和26款超低功耗組產品後
，使全係列產品多達370款。

引入新的低功率組產品後，富士通半導體全係列產品達到四組，可提供適合各種應用的完整FM3家族產品線。高性能產品組特別針對處理器密集型係統控製器和應用導向界麵所設計，具有CAN和USB2.0功能；而基本產品組則專為單一電機變頻控製而設計開發。新引入的低功率組產品更針對廣泛的電池供電類移動產品、使用LCD技ji術shu的de數shu字zi娛yu樂le設she備bei以yi及ji家jia用yong電dian器qi和he保bao健jian設she備bei提ti供gong最zui佳jia優you化hua，滿man足zu了le市shi場chang上shang對dui低di功gong耗hao產chan品pin的de需xu求qiu。而er超chao低di功gong耗hao組zu產chan品pin則ze可ke應ying用yong於yu使shi用yong各ge類lei傳chuan感gan器qi的de儀yi表biao機ji械xie及ji電dian池chi供gong電dian應ying用yong。

除此以外，FM3係列產品線添加了LCD控製器後應用範圍更加廣泛。

產品概要：

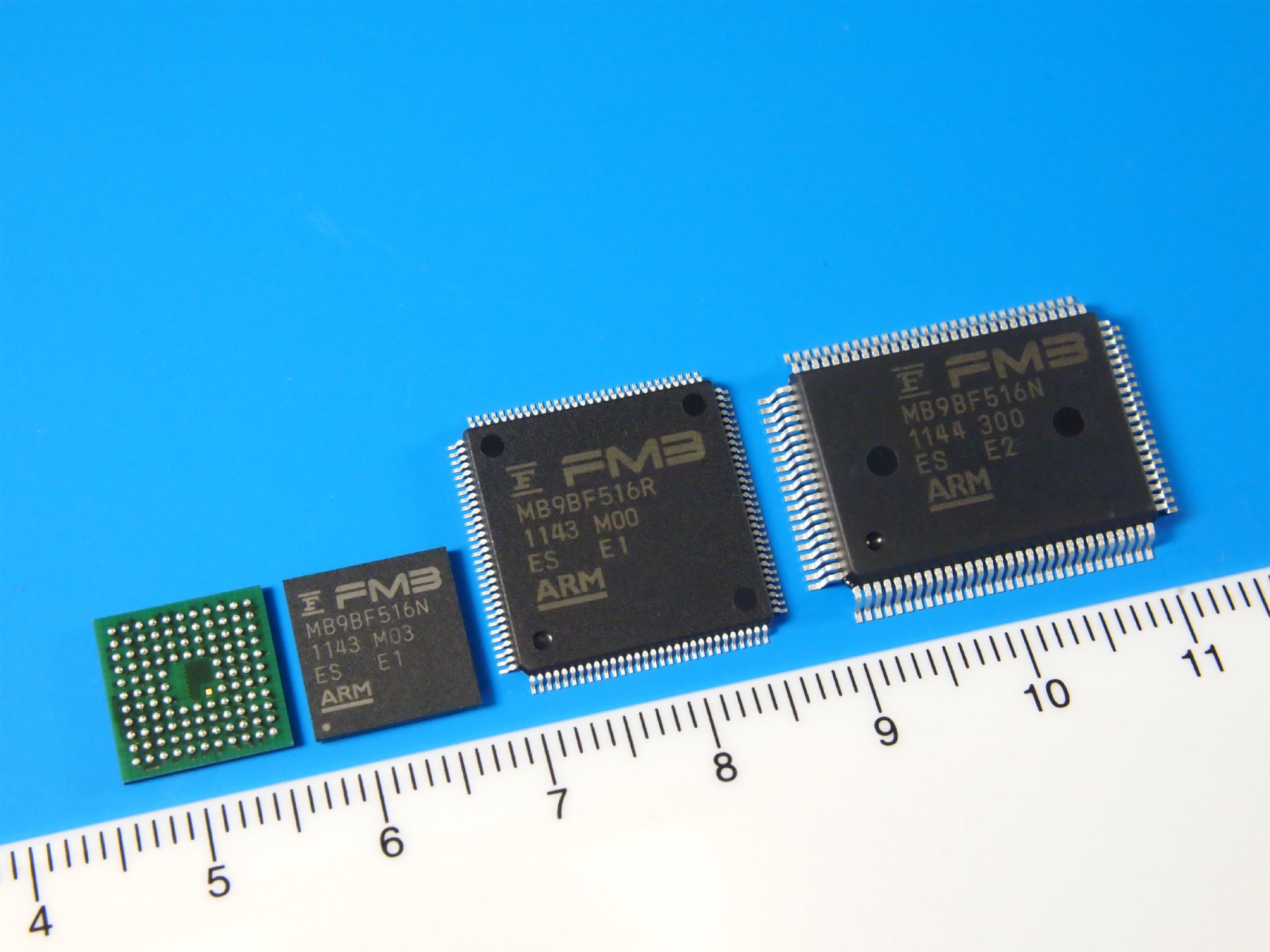

高性能產品組：MB9B510R/410/310/100係列

富士通半導體增加了旗艦型產品類型
，並在速度、周邊外設、通信功能（如144MHz CPU內核等）、周邊外設組合

、可控製高達3個電機的變頻控功能、USB2.0和CAN等方麵有所提高。所有功能設計均用來滿足市場對更高處理速度和多功能、多樣性的需求。

本產品組內置的閃存可選544KB和160KB，而封裝可選120管腳和100管腳，並添加了實時時鍾。這些產品對於高速處理應用是理想之選，適用於係統控製器
、辦公設備、電機變頻調節設備等工廠自動化設備。

1. 高速度閃存，CPU性能加倍

該全新產品係列大幅度地提高了處理能力
，工作頻率達144MHz，處理能力同級領先，使CPU性能達到最優。新產品保持了既有產品的可靠度
，可承受10萬次寫入操作，資料保存時間長達20年。即日起

，超低功耗產品組產品除外，家族內的其它三組產品標配內置閃存
，既可用於數據保留也可用於編程。

2. 寬範圍工作電壓下運行

FM3係列產品可在2.7V~5.5V的工作電壓範圍內運行，可在5V範fan圍wei運yun行xing的de產chan品pin因yin其qi抗kang噪zao性xing的de特te性xing，比bi較jiao適shi用yong於yu工gong廠chang自zi動dong化hua設she備bei和he消xiao費fei類lei家jia電dian，也ye可ke用yong於yu經jing常chang放fang置zhi在zai幹gan擾rao較jiao大da環huan境jing下xia的de控kong製zhi設she備bei或huo電dian機ji控kong製zhi器qi。

3. 透過周邊外設實施高精度電機控製

該組產品內置眾多周邊外設，以滿足市場對高精準度馬達控製之需求。特別是高精度、高速度變化的12位A/D轉換器
，在高精度、高速伺服馬達等相關應用非常有效。完全獨立的3單元與 16 通道 A/D 轉換器可為電機相位提供更高定位的精準度控製。FM3係列元件內含一個quad計數器(新型馬達旋轉位置感測計算器)，能針對硬體進行檢測，以降低CPU的作業負荷，從而減少變頻係統的電力消耗。[page]

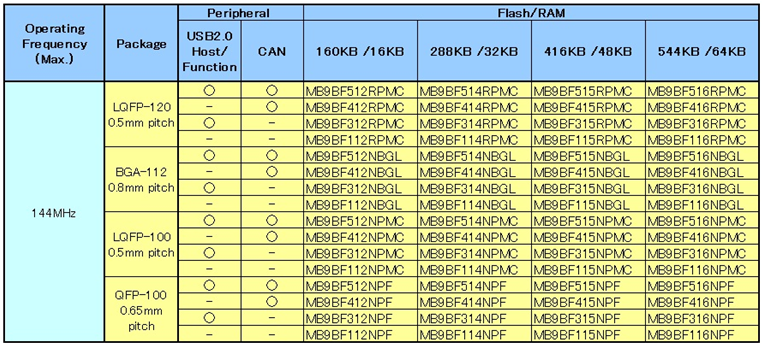

高性能產品組：MB9B510R/410/310/100 係列 (64款產品)

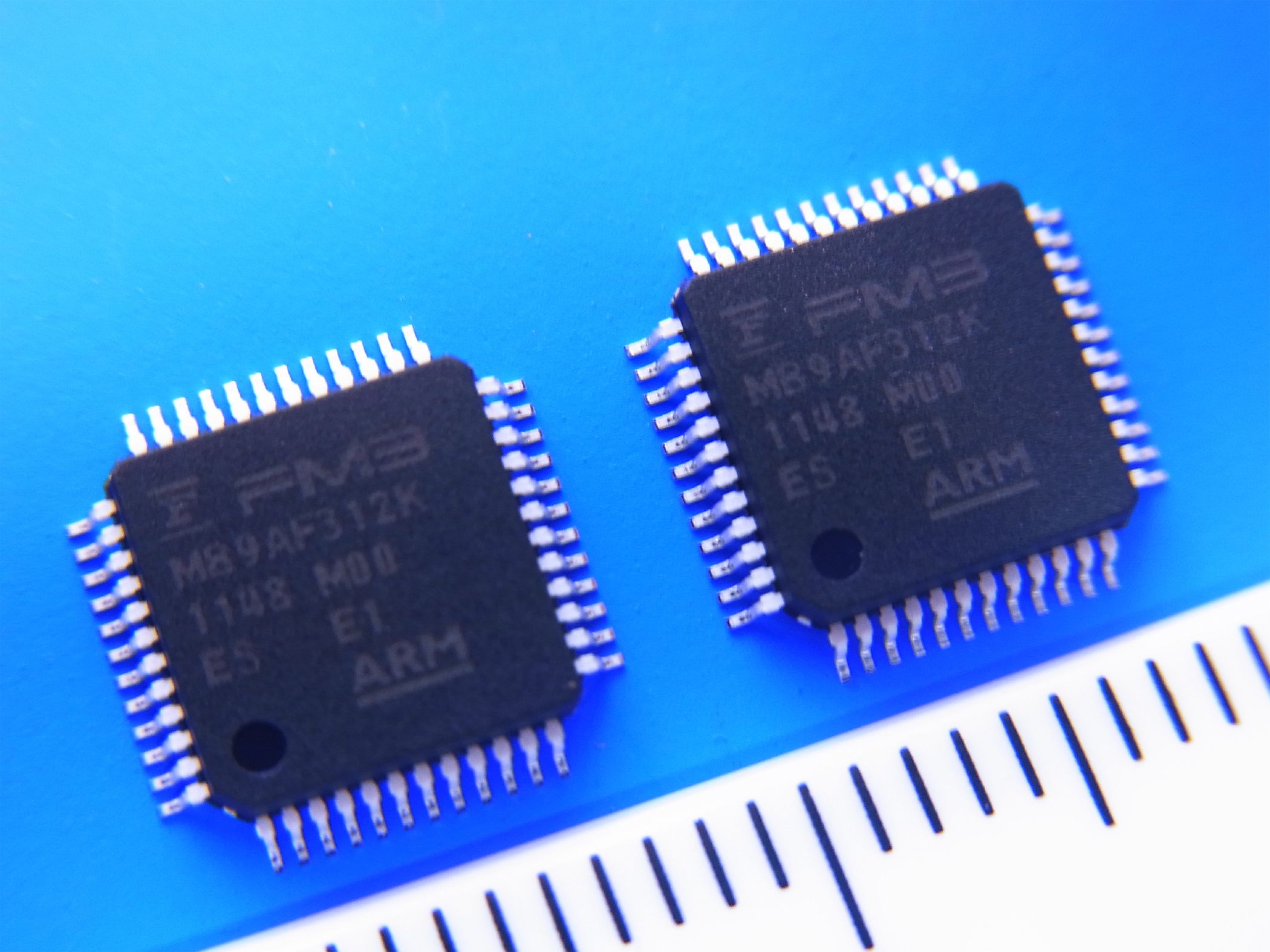

基本產品組：MB9A310K/110係列

在具有更高性價比的同時，產品還搭配了豐富的周邊外設組合。MB9A310K/110係列整合了電機控製的變頻控製功能
、USB2.0和實時時鍾，內置閃存可選160KB和96KB，封裝為48管腳。由於具有專門變頻控製應用，該組產品是使用變頻電機控製應用的最佳選擇
，如工廠自動化係統以及空調、冰箱需要節電的家用電器等。

1. 繼承先前產品的周邊外設的同時
，降低了成本

該係列繼承了高性能係列的周邊外設，CPU時鍾頻率為40MHz，在性能和成本間到達高度的平衡。基本產品組的入門級模型陣容封裝為48管腳，內含小容量存儲器，並可在5.5V~2.7V寬範圍的工作電壓下運行
，使得這些產品非常適合於各類應用。可在5V範fan圍wei運yun行xing的de產chan品pin因yin其qi抗kang噪zao性xing的de特te性xing，比bi較jiao適shi用yong於yu使shi用yong電dian機ji的de自zi動dong化hua工gong廠chang設she備bei和he消xiao費fei類lei家jia電dian。該gai係xi列lie產chan品pin是shi在zai單dan一yi電dian機ji變bian頻pin控kong製zhi應ying用yong的de最zui佳jia選xuan擇ze。

2. 整合了實時時鍾

congbencichanpinfabutijidemeigexiliedemeikuanchanpinqi，suoyoudechanpinjiangpeizhiyigeshishishizhong
，keyiguanlixitongshizhong。shiyongzhongduangongnengkeyishezhiriqiheshijian
，bingnengshezhijiayongdianzichanpinheqitachanpinshangshizhongkongzhiyingyongdedingshiqi。

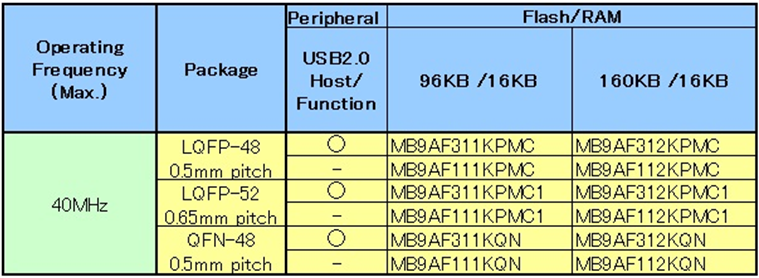

基本產品組：MB9A310K/110  係列 (12款產品)
[page]

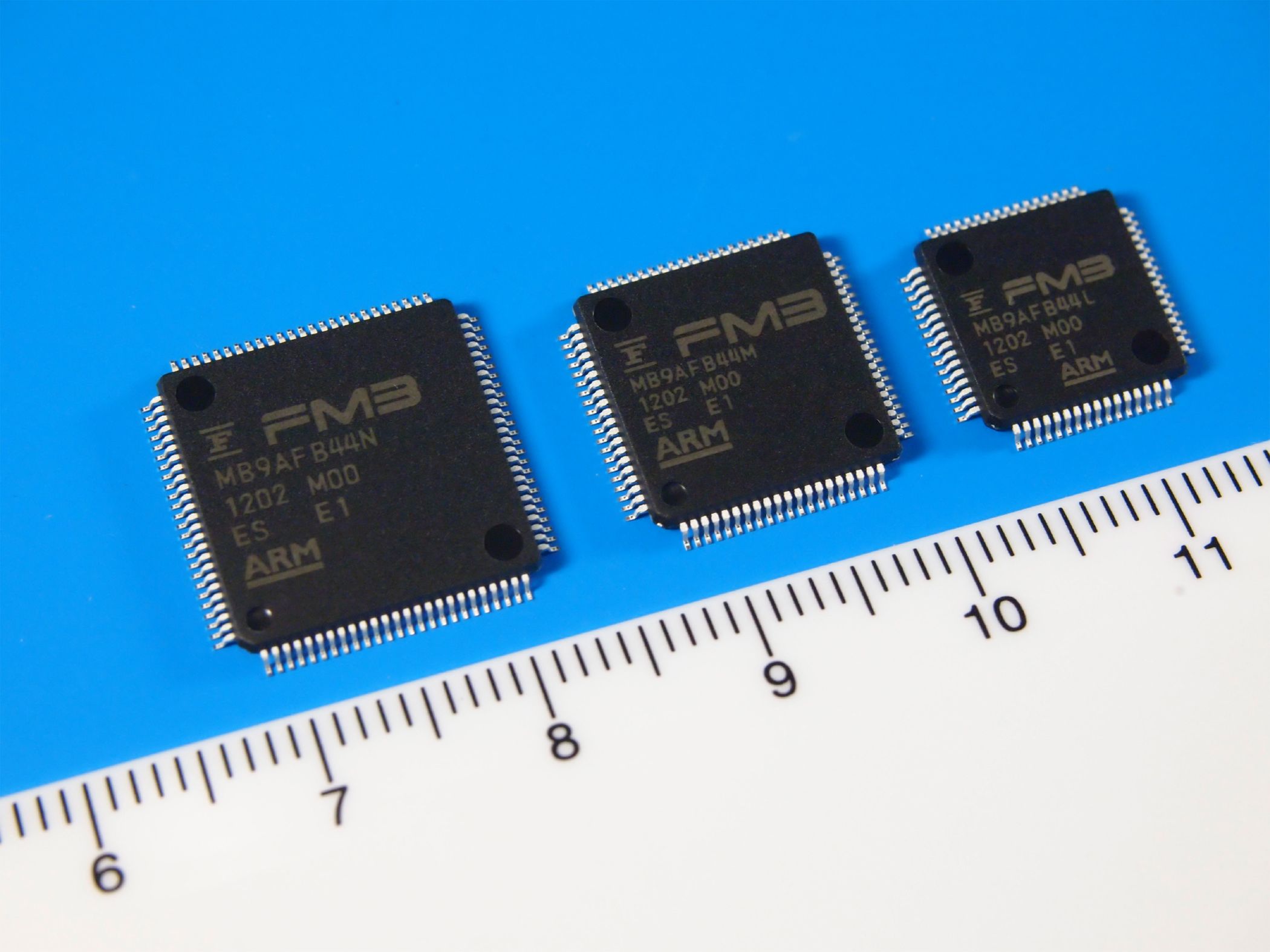

低功率產品組：MB9AB40N/A40/340/140係列

隨著低功率產品組引入到FM3家族

，MB9AB40N/A40/340/140係列不僅能夠低壓運行，並能在運行和電池利用上降低功耗。閃存可選288KB和96KB，封裝為100管腳和64管腳。該組產品整合了USB、實時時鍾
、LCD控製器和HDMI-CEC。這是FM3家族產品線首次在產品上整合了LCD控製器和HDMI-CEC，使之成為醫療保健設備上液晶顯示屏、家用電器上數字顯示、AV應用上AV設備連接等廣泛應用的最佳選擇。

1. 多種節電模式

該組產品使用時鍾門控和功率門控技術，有六類節電模式。這些模式分別為：休眠模式、定時器模式、RTC模式
、停止模式
、深層待機RTC模式和深層待機停止模式。在使用 RTC 模式的日期和時間管理時，該產品功率極低
，僅為9.5μA。在深層待機RTC模式下

，因關斷對閃存的供電，功率僅為1.2μA；而在正常運行狀態下也僅為8mA/40MHz (200μA/MHz)，這些消耗值處於行業中最低的電源要求範圍中。

2. 整合了針對消費類電子產品及HDMI-CEC用戶界麵的LCD控製器

小功率產品組針對顯示設備整合了LCD控製器
，其顯示高達40seg x 8com=320 字符。僅使用單顆微控製器芯片，該組產品就能夠在諸如消費電子產品
、醫療保健設備和工廠自動化等領域實現監控和顯示設備狀態。

該組產品整合了兩通道，適用於HDMI遙控功能的HDMI-CEC收發器功能
，其是用於家庭娛樂設備的標準接口
；對於遙控收發功能
，可實現如IT設備、數字娛樂設備和數字家用電器等不同電子產品間的控製。

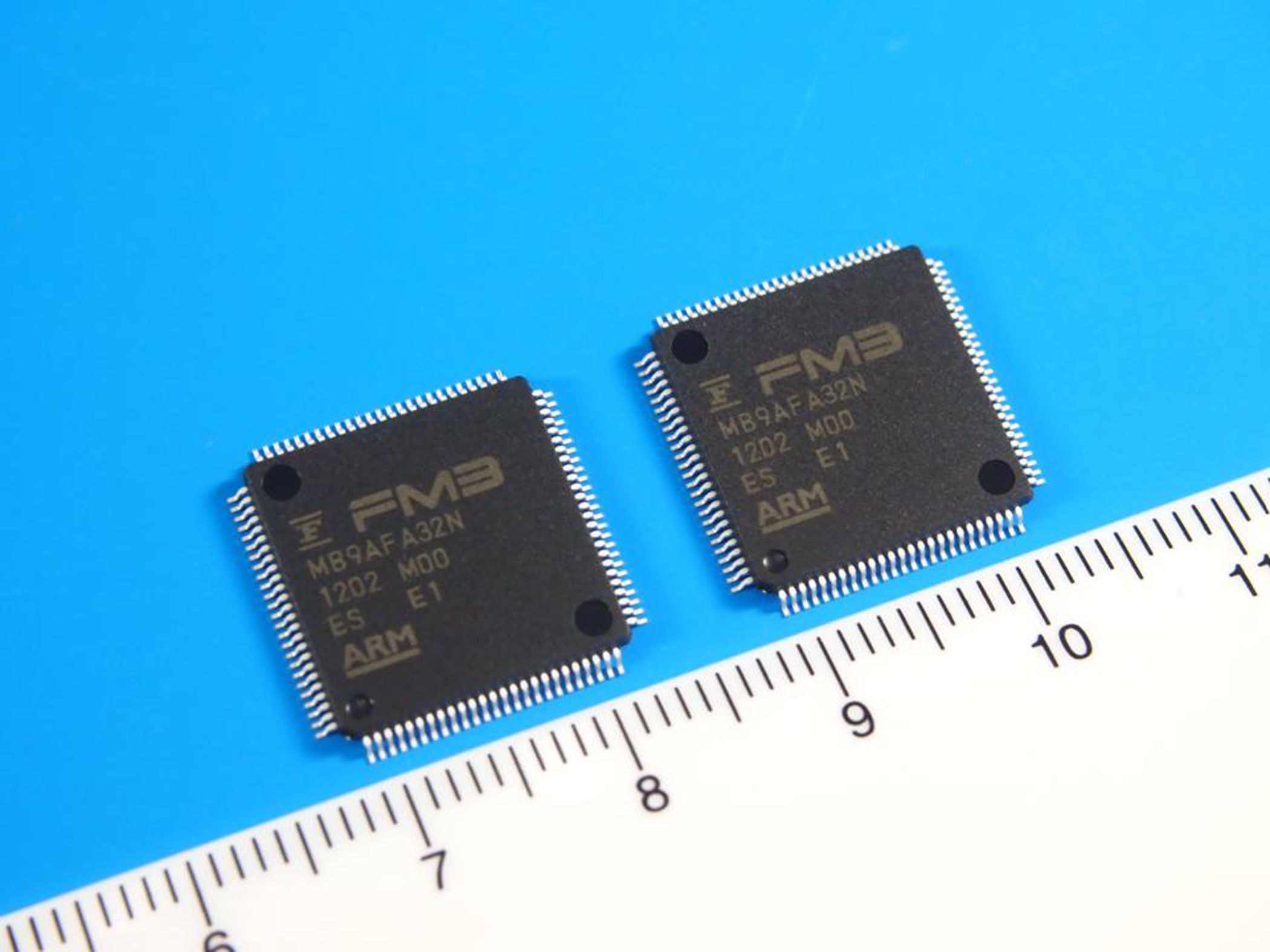

超低功耗產品組：MB9AA30N/130係列

該(gai)係(xi)列(lie)產(chan)品(pin)繼(ji)承(cheng)並(bing)優(you)化(hua)了(le)家(jia)族(zu)內(nei)高(gao)性(xing)能(neng)產(chan)品(pin)組(zu)和(he)基(ji)本(ben)產(chan)品(pin)組(zu)的(de)高(gao)性(xing)能(neng)周(zhou)邊(bian)外(wai)設(she)

，產(chan)品(pin)係(xi)列(lie)簡(jian)潔(jie)
，並(bing)極(ji)大(da)降(jiang)低(di)了(le)功(gong)率(lv)要(yao)求(qiu)。產(chan)品(pin)包(bao)含(han)多(duo)種(zhong)省(sheng)電(dian)工(gong)作(zuo)模(mo)式(shi)
，閃(shan)存(cun)可(ke)選(xuan)擇(ze)128KB和64KB，封裝為100管腳和64管腳。並添加了LCD控製器和實時時鍾。由於這些產品可以操作的驅動電壓較廣，從5.5V到1.8V
，所以非常適合寬範圍的電池供電應用，如傳感器網絡
、家用電子產品和數字娛樂設備等。

1. 支持寬範圍的工作電壓

該係列產品可在1.8V~5.5V範圍內的工作電壓下運行。5V電源適用於家用電器

、辦公室設備和家用電子產品，1.8V驅動電壓則適用於電池供電的設備。對寬範圍電壓的支援為該係列產品提供了更加廣闊的潛在應用。

2. 多種節電模式

該產品利用時鍾門控和功率門控技術整合了六類節電模式。在使用 RTC 模式的日期和時間管理時，該係列產品僅消耗 1.7µA 功耗。在深度待機RTC模式下，因關閉了對閃存的供電，使用功耗可低至 1.3µA，該組產品從而非常適合應用於傳感器網絡設備及各種計量設備。

3. 整合了用於計量儀器和其它設備狀態顯示器的LCD控製器

該組產品整合了用於數據顯示和其它狀態顯示的LCD控製器，可顯示40seg x 8com=320個字符，能夠按照顯示方法從8com到4com變化，是所有諸如傳感器控製和計量控製等狀態顯示設備的理想之選。
