• 采用2.5D IC堆疊技術
• 目前業界最大的容量
• 實現大容量係統集成，有效降低係統功耗

• 替代ASIC和ASSP
• 大規模係統集成應用
• ASIC的快速原型設計和模擬仿真

全球可編程平台領導廠商Xilinx公司今天宣布

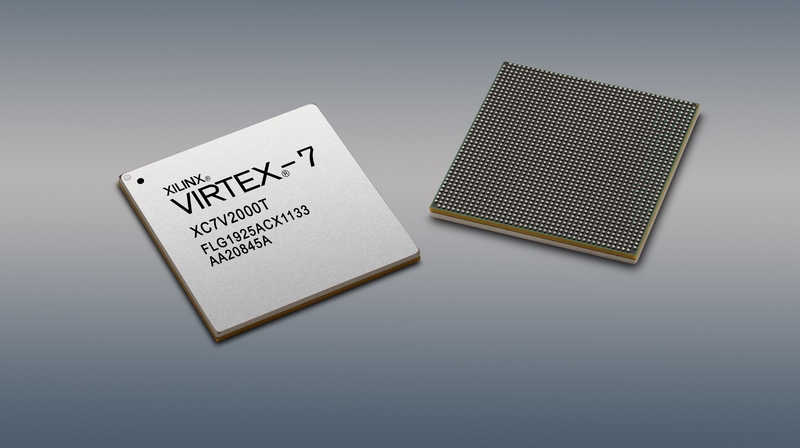

，推出目前業界最大容量的FPAG產品Virtex-7 2000T。這款器件包含68億個晶體管的FPGA具有1,954,560個邏輯單元
，容量相當於市場同類采用28nm製造FPGA容量的兩倍。這是Xilinx采用台積電 (TSMC) 28nm HPL工藝推出的第三款 FPGA，而芯片容量提升主要歸功於Xilinx所采用的2.5D IC堆疊技術，這也是世界第一個采用堆疊矽片互聯(SSI) 技術製造的FPGA器件。

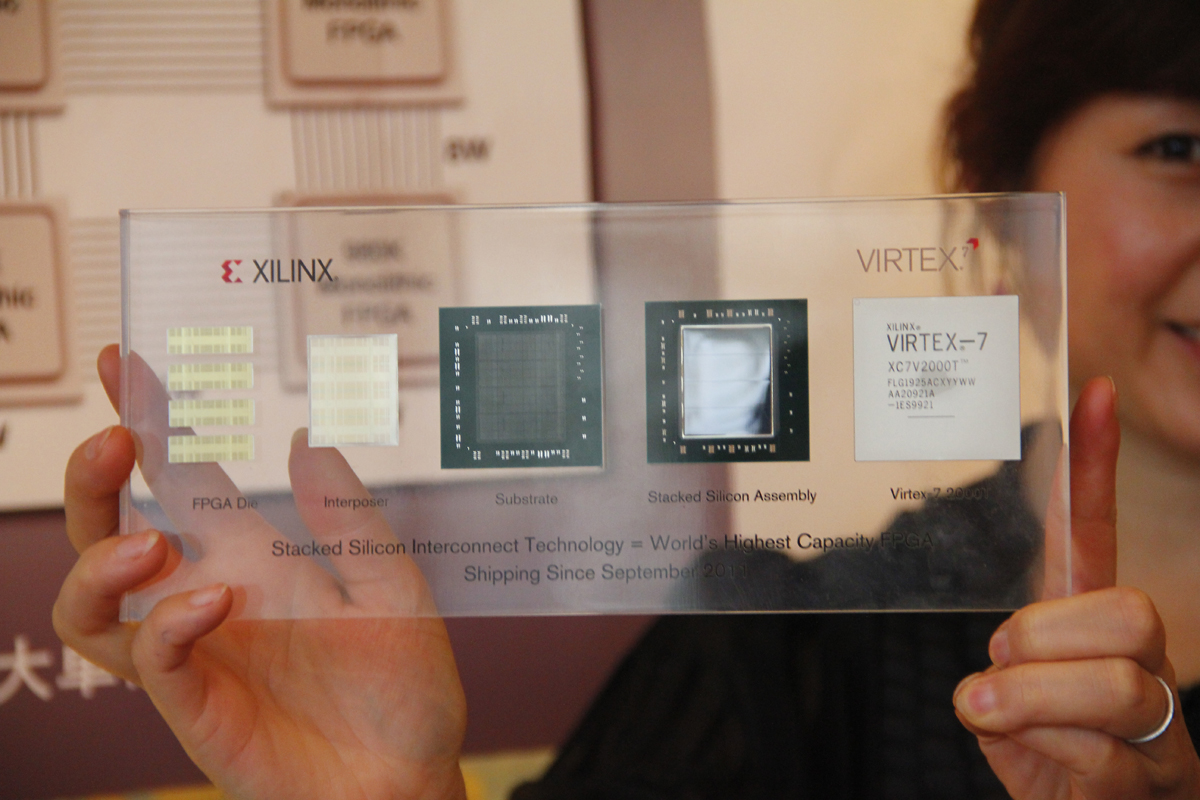

采用的SII技術的Virtex-7 2000T

Virtex-7 2000T中采用的SII技術，就是在無源矽中介層上並排連接著幾個有源矽切片，該切片再由穿過該中介層的金屬連接，與印製電路板上不同 IC 通過金屬互聯通信的方式類似。Virtex-7 2000T中包含了4個切片
，因此其容量是市場同類最大28nm 器件的兩倍，而且比Xilins大型的Virtex-6 FPGA大2.5倍。

[page]

采用SSI技術製造出大容量的FPGAqijiandeyiyizaiyu，rangqijiandefazhanbufachaoguolemoerdinglvdesudu，yinweianzhaomoerdinglv

，ruguozaidanxinpianqijianzhongshixianrucidaderongliang，bixudengdaoxiayigegongyijiediancainengshixian。tongshi
，jinguan2000T由4個切片組成，但它仍保持著傳統 FPGA 的使用模式，設計人員可通過賽靈思工具流程和方法將該器件作為一款極大型 FPGA 進行編程。

SSI技術帶來的另一個特性，就是在實現大容量係統集成的同時有效降低了係統功耗。賽靈思Virtex-7 FPGA 產品線經理 Panch Chandrasekaran分析說，“市場上使用多個FPGA的最終產品非常多。有了Virtex-7 2000T
，就能在單個FPGA上集成數個FPGA的功能。係統集成提高了性能
，因為所有這些功能都集中在了一個芯片上，係統集成後，避免了開發板上不同 IC 間的 I/O 接口
，從而降低了功耗。I/O 接口數量越多，功耗就越大
，二者成正比關係。因此，設計性能越高、係統中 IC 數量越多，功耗也就越大。”

Virtex-7 2000T更大的應用空間

除具有 1,954,560 個邏輯單元外
，Virtex-7 2000T還含有豐富的資源，包括305,400個CLB切片的可配置邏輯塊(CLB)，21,550 Kb分布式RAM容量，2,160個DSP slice、46,512個BRAM、24個時鍾管理模塊、4 個 PCIe模塊
、36個GTX收發器、24 個I/Obank和共 1,200 個用戶I/O。為設計者提供了更多的便利。

Xilinx認為

，Virtex-7 2000T的主要目標應用包括三種：替代ASIC和ASSP，大規模係統集成應用、ASIC的快速原型設計和模擬仿真。

在 28nm 工藝技術節點，ASIC 或 ASSP 的NRE超過 5,000 萬美元，而 ASIC 修改則可能將成本再提升近一半。因此，除非麵向最穩定的大批量市場應用
，否則 ASIC 和 ASSP 的設計隻會越來越少被采用。此外
，競爭和縮短產品上市時間等這些市場壓力也為定製 ASIC 的開發帶來了挑戰。在此情況下，用一個 Virtex-7 2000T 器件來替代 ASIC，就能實現所需要的係統性能和功能。

在zai大da規gui模mo係xi統tong集ji成cheng設she計ji上shang

，核he心xin的de目mu標biao就jiu是shi在zai提ti高gao係xi統tong性xing能neng的de同tong時shi降jiang低di功gong耗hao，要yao想xiang實shi現xian上shang述shu目mu標biao，一yi種zhong途tu徑jing就jiu是shi通tong過guo係xi統tong集ji成cheng
，減jian少shao板ban上shang不bu同tong IC 間的 I/O 接口數量，從而降低功耗。此外還要注意，設計中使用的 IC 數量增多
，在不同器件間進行設計分區的難度也會加大
，這也會延長開發周期，提高測試成本，而采用 Virtex-7 2000T 器件則能避免上述問題。

就 ASIC 原型和模擬仿真而言，由於軟件開發在複雜係統開發周期中常常要占用大量的時間，通常要是等 ASIC 完成後才開始進行軟件開發，會耽誤整個係統的開發進度，有時甚至要耽誤長達 2 年的時間。有了 Virtex-7 2000T 原型或模擬仿真平台，SoC 軟件開發就能大大提前，開發人員也不必再苦等 ASIC 的完成。

Xilinx公司全球副總裁湯立人先生認為，對於可編程邏輯器件技術來說

，采用SSI技術的Virtex-7 2000T將是一個轉折點，新技術將使傳統的線性集成提升到非線性集成，將集成度提升到全新的水平。
