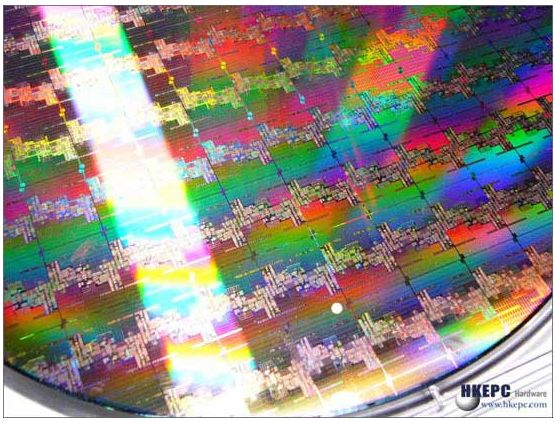

市場研究機構IHS iSuppli公司最新公布出來的預測報告：在2015年，12寸晶圓產量的產量將達到87.53億平方英寸

，大概是2010產量的2倍。而就隻算今年的產量
，也高達56.09億平方英寸。

據IHS iSuppli分析師LenJelinek表示，12寸晶圓製程一開始都是用來生產最高階的產品，但此區是在近兩年出現變化，包括晶圓代工業者與 IDM廠都認為，12寸晶圓是用以生產成熟產品最具成本效益的製程；因此該機構也預期12寸晶圓將進入一個新的快速成長期。

對於使用成熟工藝的半導體廠商來說，使用12英寸晶圓進行大批量生產是獲得成功的關鍵。但是即使如此，他們也是對未來有著深深的擔憂。
這個憂患來源於技術的更新換代的迅猛性
，晶圓的生命周期也日趨不穩定。根據摩爾定律，每過兩年，集成電路上的晶體管數量將增加一倍，而成本則不會大幅上升。所以從晶圓生產商角度來看，轉向18英寸是最合邏輯的選擇
，可以降低成本以符合摩爾定律的要求。

雖然關於采用下一代晶圓尺寸的利益與成本，仍然存在很大疑問。但是，半導體製造商、設備供應商和矽供應商是否能利用18英寸晶圓獲利，情況仍然不太明朗。然而
，這並不意味著一些領先廠商不會采用下一代晶圓尺寸。

而且現在18寸晶圓標準已經出爐，英特爾三星台積電等行業巨頭都表示感興趣。可是成本之高，令人咂舌。從興建一座12寸廠便要花費30億美元來估算，興建18寸廠將需花費逾50yimeiyuan，zhengtitouzijinejianggengweijingren。zheqishiputongchangshangkeyidulichengdande
？hezichengweibirandexuanze，danshiqishejidefanfuyoubushikeyiqingyijiejuede。

18英寸晶圓何時到來，是否意味著一次業內的洗牌
，到時候自己能否轉型成功？這即使機遇
，又是挑戰。
