產品特性：

• 高效率、多通道、穩定
• ±2.0% 的LED電流匹配
• 隨溫度變化的可編程 LED 電流降額

應用範圍：

• 適用於汽車
  、航空電子設備、HDTV 和工業顯示器應用

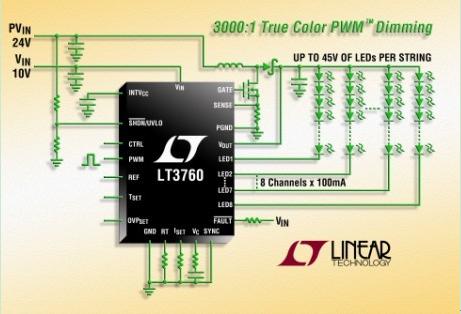

淩力爾特公司 (Linear Technology Corporation) 推出8通道LED驅動器LT3760，該器件采用一個升壓型DC/DC控製器
，每個通道能驅動高達45V的100mA LED 串。其內部60V
、1MHz DC/DC升壓型控製器設計成麵向多達80個白光LED的恒定電流LED驅動器。LT3760用一個12V輸入可以驅動8個通道，每通道多達10個串聯的100mA 白光LED，同時提供超過92% 的效率。其多通道能力使該器件非常適用於中型和大型TFT-LCD背光照明應用。其6V至40V 的輸入電壓範圍使該器件非常適用於汽車、航空電子設備、HDTV 和工業顯示器應用。

LT3760提供±2.0% (典型值為±0.7%) 的LED電流匹配，以確保一致的顯示器亮度。通過使用 True Color PWMTM (真正彩色PWM) 調光，可以獲得高達3000:1 的調光比。可編程的100kHz至1MHz 固(gu)定(ding)頻(pin)率(lv)工(gong)作(zuo)和(he)電(dian)流(liu)模(mo)式(shi)架(jia)構(gou)在(zai)寬(kuan)電(dian)源(yuan)和(he)輸(shu)出(chu)電(dian)壓(ya)範(fan)圍(wei)內(nei)提(ti)供(gong)穩(wen)定(ding)工(gong)作(zuo)，同(tong)時(shi)最(zui)大(da)限(xian)度(du)地(di)減(jian)小(xiao)外(wai)部(bu)組(zu)件(jian)尺(chi)寸(cun)。另(ling)外(wai)，開(kai)關(guan)頻(pin)率(lv)可(ke)同(tong)步(bu)至(zhi)外(wai)部(bu)時(shi)鍾(zhong)。其(qi)耐(nai)熱(re)增(zeng)強(qiang)型(xing)TSSOP-28封裝為大多數LED背光照明應用提供一個占板麵積非常緊湊的解決方案。

LT3760用一個外部N溝道MOSFET開關提供一個升壓模式恒定電流源。不過，甚至在VIN 超過 VOUT 時，LT3760 仍會繼續準確地調節LED電流。內部升壓控製器用一個自適應反饋環路驅動多達8 個通道，而每通道具有10個100mA的LED，以調節輸出電壓至略高於所需的LED電壓，從而確保最高效率。如果任何一個LED串遇到了開路故障，那麼LT3760會繼續調節已有LED串，並向FAULT報警引腳發送信號。如果需要更大電流的LED，那麼可以合並多個LED串
，從而使LT3760 驅動多達4個通道，而每通道具有10個200mA的LED，或驅動多達兩個通道

，而每通道具有10個400mA 的LED。其它特點包括基於結溫和LED 溫度的可編程LED電流降額以及所有LED串都斷接時的可編程輸出電壓限製。

LT3760EFE 采用耐熱增強型28 引線TSSOP封裝，以1,000 片為單位批量購買，每片價格為4.25 美元。工業級版本LT3760IFE經過測試
，保證在-40°C至125°C的工作結溫範圍內工作，千片批購價為每片5.00 美元。所有版本都有現貨供應。

LT3760性能概要：
　　•高達 45V 的 100mA LED
、8 通道 LED 驅動器
　　•寬輸入範圍：6V 至 40V
　　•20mA 時 ±2.0% 的 LED 電流匹配 (典型值為 ±0.7%)
　　•高達 3000:1 的 True Color PWM 調光範圍
　　•單個電阻器設定 LED 電流 (20mA 至 100mA)
　　•甚至在 PVIN > VOUT 時 LED 電流仍然是穩定的
　　•輸出適應 LED VF，以實現最高效率
　　•麵向 LED 串開路的故障標記 + 保護
　　•麵向 LED 引腳至 VOUT 短路的保護
　　•並聯通道以實現更大的 LED 電流
　　•隨溫度變化的可編程 LED 電流降額
　　•具可編程遲滯的準確欠壓閉鎖門限
　　•可編程頻率 (100kHz 至 1MHz)
　　•可同步至外部時鍾
　　•耐熱增強型 28 引腳 TSSOP 封裝
