中心議題：

• HDMI1.4/1.4a新測試挑戰

解決方案：

• 直接合成技術縮短測試時間
• 泰克完善的HDMI1.4a物理層測試解決方案

“截至2010年2月18日
，HDMI的采用廠商數量已達到970家
，預計今年底將達到1千家。”HDMI Licensing LLC總裁Steve Venuti在2010年7月初的台北
、上海、深圳HDMI®巡回技術研討會上驕傲地與大中華地區的電子行業產品經理、工程師和項目主管們分享了該組織的最新統計數據。

而據In-stat預測，到2010年全球采用HDMI的設備將達到4.7億部以上，到2013年將幾乎翻番，增長至近8.2億台。獲得成功的接口標準有很多如USB，但像HDMI這樣要收專利費和測試費卻能獲得很大成功的就乏善可陳了。盡管HDMI曾大幅降低了采用者要繳納的年費，但隨著HDMI被越來越廣泛地采用
，類似的“優待”政zheng策ce短duan期qi內nei似si乎hu不bu可ke能neng再zai次ci出chu現xian，而er此ci標biao準zhun的de更geng新xin換huan代dai步bu伐fa自zi去qu年nian來lai又you有you加jia快kuai的de跡ji象xiang，由you此ci產chan生sheng的de版ban稅shui和he測ce試shi費fei又you是shi一yi筆bi不bu小xiao的de成cheng本ben負fu擔dan。

從本次巡回技術研討會的火爆現場就可以看到
，越來越多的中國廠商對加入以太網和3D的HDMI1.4a版本表現出極大的關注，不過新的測試測量挑戰也隨之而來，若沒有找對門路，又要經曆一次標準升級的“煉獄”過程
，耗費大量精力和不小的財力。在HDMI設計同質化的今天
，事實上可從選擇快速
、低成本的測試解決方案入手
，以降低新一代HDMI規範的采用成本
，加快上市時間，以便抓住聯網音視頻設備和3D/高清視頻設備甚至汽車高清音視頻市場的發展契機。
HDMI1.4/1.4a帶來的新測試挑戰
HDMI1.4/1.4a相對1.3版本已是完全不同的概念，順應了聯網（AV/IT融合）
、3D、高清無處不在等產業發展潮流而推出的。這裏簡單總結其中的一些重要特征：

1. 車用HDMI(Type E)，增加了新的線纜仿真器；
2. 移動設備HDMI(Type D，微型HDMI連接器)；
3. HDMI 以太網通道
；
4. 支持4k*2k高清分辨率；
5. 3D HDMI格式（HDMI1.4a對HDMI1.4版3D立體補充規範文檔進行了更新）；
6. 對色彩空間的擴展支持
；
7. 音頻回傳通道。

麵對如此多的新特性

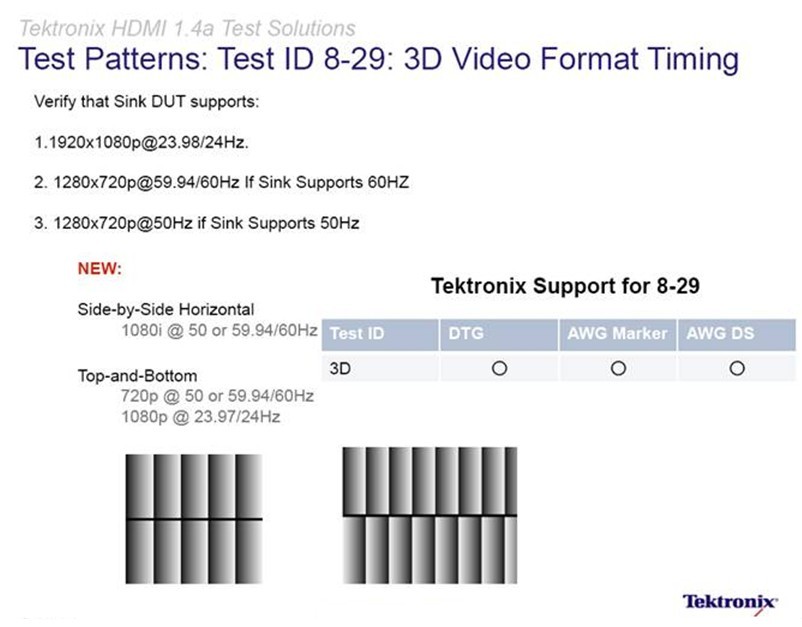

，兼容性測試標準（CTS）變得更加複雜。以3D格式為例，HDMI 1.4a版的強製規格就包含5種：

- 為廣播內容提供的強製性3D畫麵傳輸格式共有兩種：Side-by-Side Horizontal水平式：1080i @ 50或59.94/60Hz， Top-and-Bottom垂直式：720p @ 50或59.94/60Hz，1080p @ 23.97/24Hz；

- 對於設備廠商的強製性格式標準包括：影視內容：1080p @ 23.98/24Hz


，遊戲內容：720p @ 50或59.94/60Hz

另外
，HDMI以(yi)太(tai)網(wang)通(tong)道(dao)和(he)音(yin)頻(pin)回(hui)傳(chuan)通(tong)道(dao)的(de)增(zeng)加(jia)可(ke)減(jian)少(shao)實(shi)際(ji)應(ying)用(yong)中(zhong)的(de)線(xian)纜(lan)數(shu)量(liang)

，它(ta)們(men)是(shi)用(yong)戶(hu)的(de)福(fu)音(yin)
，卻(que)給(gei)廠(chang)商(shang)們(men)的(de)設(she)計(ji)和(he)測(ce)試(shi)工(gong)作(zuo)造(zao)成(cheng)了(le)不(bu)小(xiao)的(de)麻(ma)煩(fan)。以(yi)太(tai)網(wang)發(fa)送(song)/接收

、音頻發送/接收、設備阻抗測試、線纜測試路等都缺一不可。而對於汽車和移動設備這些新的應用場景，對源端和接收端及線纜或中繼設備的測試又分別有不同的需求。

要應對上述一係列新的測試挑戰，是否存在一套完整的快速
、簡便且具有成本效益的測試解決方案呢
？答案是肯定的。
[page]

直接合成(DS)技術：靈活
、便捷、可重複的代名詞
作為HDMI標準組織的活躍成員，在HDMI1.0時期就率先跟進的泰克公司，長期與HDMI管理委員會和客戶緊密合作，為HDMI的發展做出了很多貢獻。泰克受HDMI標準組織委托參與開發了一係列的測試標準和解決方案，並通過了批準，包括泰克支持所有線纜仿真器類型的直接合成(DS)解決方案和關鍵物理層測試（如3D和HEAC等）解決方案。

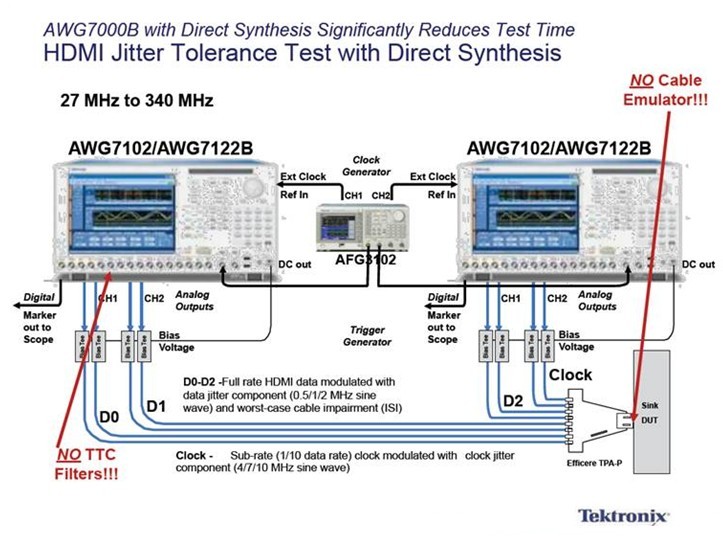

直接合成技術是一種靈活的、可重複的軟件生成，並通過硬件實現的仿真方法
，它先創建理想波形或損傷波形，然後通過泰克AWG7000B任意波形發生器直接合成波形。通過這種簡單的信號實現方案，工程師可以精確
、可重複性（統一）地測試HDMI接收端抖動容限，而且可大大縮短測試時間，最後生產出更高質量的HDMI設備和配件。 泰克公司是迄今為止唯一支持所有類型HDMI線纜仿真器（Type1/2/3/E/D）的HDMI接收端抖動容限測試方案提供商
，其獨一無二的AWG7000B直接合成方案可替換和省去多個實際的線纜仿真器（7種類型）和多達40個TTC濾波器，節省了HDMI1.4/1.4a采用者的測試成本，消除了與源端、接收端和電纜測試設置有關的非線性度。正如泰克公司消費類顯示解決方案戰略營銷經理U N Vasudev在本次巡回研討會上指出的，“替換多個線纜仿真器、驗證單一HDMI接口的4種分辨率已是件很複雜的事，若一台TV上有4個HDMI端口的話就要花費2天以上的時間來測試其抖動容限。而通過DS，測試時間可縮短至7個小時。”

除了簡化測試係統、節省時間，DS方案的性能也很優異，它產生大範圍的上升時間(無需不同的濾波器)
，組合和分離的時鍾/數據抖動插入方法均支持，使用戶能執行自己的裕量測試。另外，還可實現前所未有的靈活性
，如各地/各實驗室的測試可重複性和一致性，可預補償波形已待測物（DUT）所在處的信號，還可模擬未來CTS要求的任何損害
，新標準一出來即可很快地生成新的測試係統。所有這些好處最後都可歸結成實現了低成本。

完整、高效、低成本的物理層測試解決方案
除了接收端抖動容限測試方案，泰克還提供完善的HDMI1.4a物理層測試解決方案。這些方案采用了泰克公司的DPO/DSA/MSO70000係列實時示波器、DSA8200采樣示波器以及i-Connect軟件
、AWG7000B任意波形發生器、差分探頭

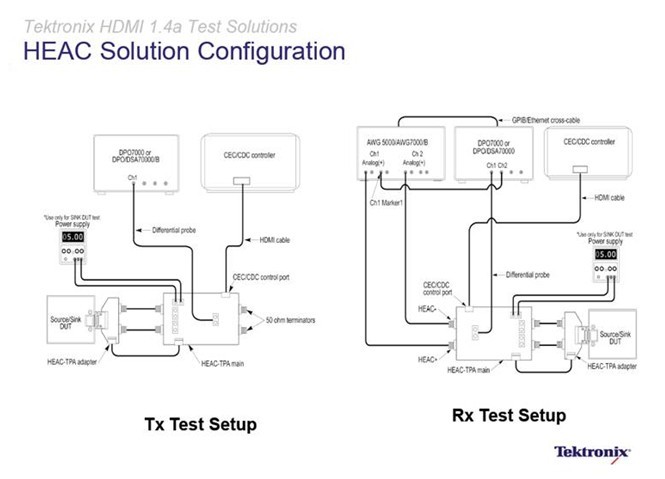

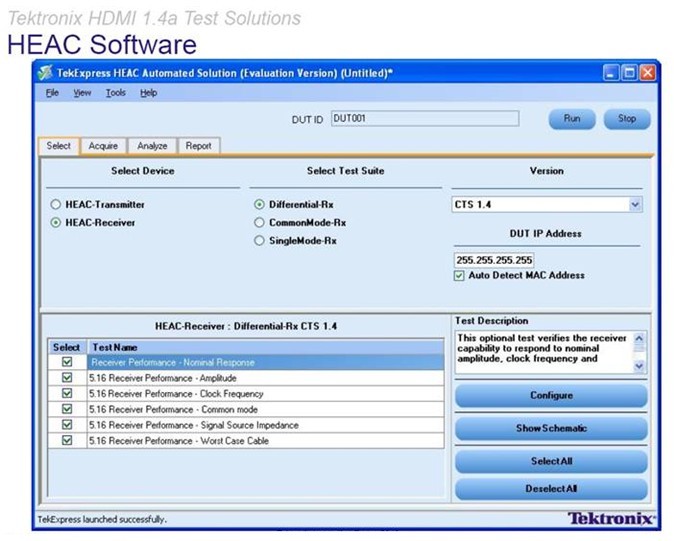

、測試夾具和符合驗證軟件。 泰克的測試解決方案不僅Type D（移動HDMI）和Type E(車用HDMI)新興應用通吃之外（無需硬件仿真器，並且相關夾具產品都通過了CTS1.4的批準），而且還能實現驗證HDMI 以太網和音頻回傳通道(HEAC) 、3D HDMI強製格式、4K x 2K 和新的色彩空間格式。HEAC的物理層測試包括以太網發送

、接收測試；音頻發送、接收測試
；yijishebeizukangceshihexianlanceshi。tongyangshitongguoruanyingjianjiehejinxingmonidefangfashideyonghuwuxutouzigoumaigengduoceshiyi
，zhiyaogoumaixiangyingjiaju，kezaiyuanyoushiboqi、信號發生器的基礎上進行配置，可產生真正的HEAC信號。
