中心議題：

• 教學樓配電設計方案
• 弱點係統設計
• 節能係統設計

解決方案：

• 用電設備選用國家推薦的節能產品
• 照明設計嚴格按照國家規定的照度標準及照明功率密度（LPD）設計
• 選用高效節能的燈具及光源

jinnianlai，guojiaduijiaoyudetourujiada，gedijiaoxueloudejiansheyesuizhizengjia。genjujinjinianduiduodongjiaoxueloudeshejijingyan，bizheduijiaoxueloudepeidianshejijiayiqianxi

，xiwangduichucijiechujiaoxueloudianqishejiderenyuannenggouyousuobangzhu。

一、供配電係統

一般的教學樓建築麵積在3000㎡~10000㎡，建築總高度不超過24米。根據《建築設計防火規範》GB50016-2006中第11.1.1條，根據室外消防水量的大小決定消防負荷的等級。教學樓通常采用低壓供電，電源取自校區內的箱式變
，進線電源為~380、220V,50HZ。一般在教學樓的一層設置低壓配電室
，在配電室進線配電櫃內動力照明分別計量（二次計量）。照明配電回路一般每層按分區設分配電箱，每區從下至上為一個回路。照明、插座、微機室
、無(wu)特(te)殊(shu)動(dong)力(li)設(she)備(bei)的(de)實(shi)驗(yan)室(shi)等(deng)均(jun)按(an)照(zhao)明(ming)負(fu)荷(he)考(kao)慮(lv)。微(wei)機(ji)室(shi)及(ji)實(shi)驗(yan)室(shi)用(yong)電(dian)回(hui)路(lu)與(yu)正(zheng)常(chang)的(de)照(zhao)明(ming)用(yong)電(dian)分(fen)開(kai)
，比(bi)較(jiao)普(pu)遍(bian)的(de)作(zuo)法(fa)是(shi)，幾(ji)個(ge)相(xiang)同(tong)或(huo)相(xiang)近(jin)功(gong)能(neng)的(de)房(fang)間(jian)（比如幾個微機室或幾個實驗室），以同一個回路供電。

二、實驗室配電

實驗室內教學用電應采用專用的回路供電。每個實驗室配備教學專用配電箱。每個物理實驗室、化學實驗室用電量均可按10KW進行預留，每個生物實驗室可按5KW進行預留。實驗室專用配電箱內設電源控製總開關，可按每個實驗組作分支回路預留出實驗台交流電源，每個回路采用漏電斷路器保護
；zhuanyongpeidianxiangneilingsheyilusanxianggongdianzhiluyinzhijiangtaikongzhizhongxin，jiangtaikongzhizhongxinneishezhiliuzhengliuzhuangzhi，youjiangtaikongzhizhongxinfenbieyinchuzhiliufenzhidianyuanzhigezushiyantai。zaishiyanshinei，chuqiangshangchazuodianyuanpeixianzaiqiangneianfuwai，shiyanzhuodianyuandimiananfu，chudimianchuyi0.6米防水彎頭保護
，講台內電源出地麵處以0.3米防水彎頭保護。

三、計算機室配電

計算機室的教學用電亦應采用專用的回路供電。每個能容納50人的標準計算機室教學用電可按20KW計算。計算機室內每個配電箱內除了本房間的空調用電回路、牆上插座用電回路外，還要預留若幹個單相支路，每個支路采用漏電斷路器保護。

四、照明係統

教學樓以教室、辦公室為主
，以熒光燈為主要照明光源。

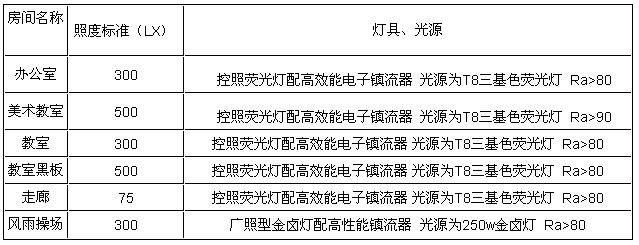

各房間照度值及燈具、光源的選擇見下表:



五
、防雷與接地

shouxian，tongguojisuanpandingjianzhudefangleileibie，duocengjiaoxuelouyisanleifangleijianzhuwujuduo

，yeyoudeshuyuerleifangleijianzhu。wumianmingfubileidai
，liyongjichugangjinzuoweijiediji
，liyongzhujinzuoweiyinxiaxian。fanglei

、低壓工作接地、弱電係統接地采用聯合接地體，接地電阻小於1歐(ou)姆(mu)。電(dian)源(yuan)進(jin)線(xian)處(chu)及(ji)網(wang)絡(luo)中(zhong)心(xin)配(pei)電(dian)箱(xiang)內(nei)設(she)浪(lang)湧(yong)吸(xi)收(shou)器(qi)，防(fang)止(zhi)雷(lei)電(dian)波(bo)侵(qin)入(ru)對(dui)弱(ruo)電(dian)設(she)備(bei)造(zao)成(cheng)傷(shang)害(hai)。建(jian)築(zhu)物(wu)設(she)置(zhi)總(zong)等(deng)電(dian)位(wei)聯(lian)結(jie)
，在(zai)配(pei)電(dian)室(shi)設(she)總(zong)等(deng)電(dian)位(wei)聯(lian)結(jie)端(duan)子(zi)箱(xiang)、將電源進線的PE線、公共設施的金屬管道、建築物金屬結構等可靠連接。建築低壓配電係統接地形式采用TN-C-S係統
，建築物內中性線與PE線嚴格分開。在微機室
、弱電機房設接地端子板供弱電係統工作接地使用。教學樓在電源進戶處裝設過電壓保護器(SPD)，並在電子設備處（如微機室
、語音室、弱電間的專用配電箱處）裝設SPD。

六、消防聯動係統

一yi般ban多duo層ceng教jiao學xue樓lou的de消xiao防fang聯lian動dong僅jin限xian於yu消xiao火huo栓shuan啟qi動dong按an鈕niu與yu消xiao防fang泵beng的de聯lian動dong，還hai有you的de包bao括kuo防fang火huo卷juan簾lian附fu近jin的de探tan測ce器qi組zu與yu卷juan簾lian的de聯lian動dong。但dan目mu前qian，有you的de教jiao學xue樓lou工gong程cheng從cong消xiao防fang排pai煙yan方fang麵mian考kao慮lv，通tong風feng專zhuan業ye要yao求qiu加jia設she排pai煙yan風feng機ji等deng消xiao防fang設she備bei。此ci種zhong情qing況kuang下xia，電dian氣qi專zhuan業ye應ying配pei合he其qi作zuo火huo災zai自zi動dong報bao警jing及ji消xiao防fang排pai煙yan聯lian動dong控kong製zhi係xi統tong。在zai電dian井jing、門廳及走廊等處設置感煙探測器。

七
、弱電係統

教學樓弱電係統一般包括：廣播及電鈴係統、電話係統、電視轉播與閉路電視係統、綜合布線係統等部分。單獨設置弱電機房（主控室），電話係統、綜合布線係統共用該機房。廣播設備在廣播室或弱電機房。

1
、廣播及電鈴係統：在教學樓內走廊及教室設廣播揚聲器，上下課鈴聲由廣播揚聲器播放。在公共場所設置功率不大於3W的揚聲器。廣播係統分層分區設計，辦公室與教室分開，學年（分層）分開。

2、電話係統：本工程辦公室均設直撥電話插座，走廊設磁卡電話。

3、電視轉播與閉路電視係統：有線電視電纜引自市政有線電視網絡，每個教室均設有線電視用戶終端，信號源取自樓弱電機房（主控室）內的多媒體演播製作主機。

4、綜合布線係統：綜合布線係統的總配線間設在弱電機房（主控室）。教學樓內設建築物主幹布線子係統
，工作區布線子係統，線纜選用超五類四對（8芯）雙絞線（UTP），保證網絡中每個信息點的速率能達到100Mbps的帶寬。係統支持語音數據（寬帶校園網）信號的傳輸。各教室、辦公室均設信息插座。

八
、電氣節能設計

1、各項用電設備選用國家推薦的節能產品。
2、照明設計嚴格按照國家規定的照度標準及照明功率密度（LPD）設計，選用合理的控製方式
，以利節能。
3、選用高效節能的燈具及光源。
