中大尺寸液晶電視AC-DC電源架構及最新LED背光方案
發布時間:2010-01-21 來源:電子元件技術網
中心議題:
近年來,液晶電視(LCD TV)市場快速發展。市場研究機構DisplaySearch預計,2008年到2012年間的年複合增長率(CAGR)高達16%,其中2009年的付運總量預計達1.4億台,而這一數字到2012年將超過2億。
在市場規模迅速擴大的同時,在規範標準及綠色營銷的壓力下,液晶電視的工作及待機能耗也越來越低。如“能源之星”4.0版規範及5.0版規範相繼將於2010年5月及2012年5月生效,其中5.0版要求可視屏幕對角尺寸為32英寸、42英寸和60英寸的平板電視平均工作能耗從4.0版的不超過78 W、115 W和210 W下降到不超過55 W、81 W和108 W,相當於兩年時間內降低能耗約50%。
在液晶電視的總能耗中,統計顯示,背光所消耗的電能比例高達2/3。故液晶電視的另一項重要趨勢是采用新技術來提升背光及麵板能效,降低能耗。在液晶電視背光源方麵,目前冷陰極熒光燈(CCFL)背光源占據支配地位,但這個技術能耗高,包含劇毒物質汞不利於環保,燈管呈條型或U型,使用壽命短;相比較而言,新興的發光二極管(LED)背光耗電量更小,不含汞,尺寸更易於配置為更均勻的背光,使用壽命更長,故LED背光在液晶電視中極具應用潛力。據統計,2009年采用LED背光源的液晶電視比例為3%,預計未來幾年這一比例將迅速提高,到2014年將達到50%,完全可與CCFL背光分庭抗禮,並在這之後進一步取代CCFL背光。
液晶電視電源包含功率因數校正(PFC)、信號電源、背光電源及ECO待機等多個組成部分,不同部分往往包含不同的架構可供選擇,參見圖1。以PFC段為例,可以選擇如臨界導電模式(CrM)、連續導電模式(CCM)或交錯式頻率鉗位臨界導電模式(FCCrM)等不同的PFC控製器。選擇何種電源架構,需結合應用的屏幕尺寸、功率等級及背光源等因素。另外,作為重要賣點的纖薄設計也影響著電源方案的選擇。
1) 采用CCFL背光源的32英寸液晶電視電源架構
例如,目前市場上銷量最大的是32英寸液晶電視。在這類液晶電視中,采用標準24 V逆變器電源的方案在市場上仍占據多數,但新興的高壓液晶電視集成電源(HV-LIPS)的應用也在不斷增多,總體上呈現出並存的態勢。采用標準24 V逆變器的傳統液晶電視在接受110/220 Vac市電輸入後,經過整流、PFC及濾波,轉換為200/400 Vdc的直流高壓。由於傳統高壓逆變器的輸入電壓要求是24 Vdc,故PFC的輸出電壓200/400 Vdc會經過降壓轉換,產生多路輸出電壓,其中一路24 Vdc電壓提供給高壓逆變器,再經過DC-AC轉換為超過1,000 V甚至達2,000 V的交流高壓,去驅動液晶麵板的CCFL陣列。安森美半導體為這類傳統液晶電視推出了220 W液晶電視電源GreenPoint參考設計,其中采用的關鍵元器件包括NCP1606 CrM PFC控製器、NCP1396諧振半橋控製器及NCP1027待機控製器等。
與這種采用標準24 V逆變器架構的傳統電源不同,高壓LIPS方案將AC-DC、DC-DC和逆變器結合在同一塊電路板上,在獲得200/400 Vdc的PFC輸出後,會直接將這輸出電壓作為逆變器的輸入,再通過DC-AC轉換為驅動CCFL陣列所需的超過1,000 Vac甚至達2,000 Vac的高壓,這就消除了24 V轉換段,減少大量功率損耗及降低底盤發熱量,提升係統總能效,並降低係統成本,還符合“能源之星”等相關能效規範。
值得一提的, 這參考設計架構具有高度的靈活性,而隻需對原理圖及所用元件作出極小改動,即可支持多種電壓/電流配置。而且由於使用了采用零電壓開關全橋拓撲結構的先進背光控製器,逆變器電源能夠輕易地擴展,支持26英寸到42英寸的多種液晶電視尺寸。客戶利用這高能效先進參考設計,可縮短開發周期,加快產品上市進程。
2) 46英寸液晶電視電源架構
安森美半導體還針對更高功率的液晶電視推出了46英寸液晶電視電源參考,這電源參考適合任何類型的背光方案,能擴展支持40/42英寸或52/55英寸液晶電視,參見圖3。
這電源參考采用的關鍵安森美半導體IC包括新的交錯式FCCrM PFC器NCP1631、帶穀底鎖定功能的新NCP1379準諧振反激轉換控製器或NCP1252固定頻率脈寬調製(PWM)控製器、NCP1053A高能效、低待機能耗開關電源,用於僅關注電源段的性能主導型項目。在第一階段,這電源參考的電路板高度低於13 mm,液晶電視總高度低於17.5 mm;後續第二階段還將使電路板高度降到低於8 mm,總高度低於12.5 mm。
在纖薄設計成為液晶電視重要賣點的當今,電源設計麵臨更嚴格的挑戰,如需要使用低高度的變壓器、線圈或散熱片,及將多個部件串聯或對水平安裝等。就PFC控製器而言,盡管安森美半導體的NCP1606或NCP1654等已經可以將電路板高度降到很低,但要支持更低厚度的液晶電視設計,則可以采用安森美半導體新的單芯片交錯式PFC控製器NCP1631,用於高達300 W功率應用,同時也提供140至264 Vac的窄電壓範圍版本,用於功率大於200 W及注重纖薄設計的應用。
而在待機電源方麵,有兩種方案,一種是專用ECO待機開關電源,采用集成高壓開關穩壓器NCP1053A,非常適合最大功率小於5 W的小型心用待機電視微處理器,提供低於90 mW的極低待機能耗。這器件帶磁滯模式,提升ECO性能,開關頻率及IC功率消耗更低;低頻模式支持DCM模式,降低開關損耗;電流受限,減免可能的噪聲問題。另一種方案是采用待機繼電器,由電視機微處理器直接控製(待機/導通),並提供可選的ECO“導通/關閉開關”,在230 Vac條件下空載輸入能耗低於20 mW。
3) 46英寸液晶電視參電源考背光方案
上述46英寸液晶電視參考電源適合任意類型的背光方案,包括單獨及專用的背光方案。例如,提供高壓LIPS用於CCFL/EEFL背光,其中采用2個高端驅動器NCP5111及Microsemi背光控製器。也可采用新的NCP1397準諧振反激轉換器或CAT4026側光式LED驅動器(詳見後文),提供高直流輸出電壓半橋LLC,用於LED背光驅動器。還可采用已獲市場證明的NCP1392/NCP1392控製器,用於傳統的24 V逆變器方案,為CCFL背光供電。而為了適應等離子電視(PDP)應用,也可采用NCP1397控製器,並增加降壓或升壓轉換器。
其中,在CCFL/EEFL背光的46英寸LIPS逆變器方麵,所采用的安森美半導體NCP5111高端驅動器能夠提升能效及減小全橋500 V功率MOSFET的尺寸,且在修改高壓變壓器設計條件下,電路板上高度低於13 mm,從而支持低厚度設計。
其中, NCP1397作為LLC段控製器,在背光應用中提供眾多優勢,如不需要驅動器變壓器,帶來成本及安裝優勢;又如簡單應用跳周期模式,適合調光所需;以及簡單應用過渡保護,幫助節省成本等。故NCP1397是高性價比及高安全性的方案。
另一方麵,市場上現有的6通道側光式LED驅動器背光方案中,各通道均含專用驅動器IC、電感型DC-DC升壓轉換器及開關;相比較而言,安森美半導體的CAT4026作為多通道LED線性驅動器,以單顆IC支持6通道,且易於分級為多達12個或18個通道(相應采用2個或3個控製器),是一種高性價比的方案,目標能效高於90%,典型能效達94%。此外,這驅動器還提供正向電壓監測功能,可以限製總體功率耗散;還能應用LED開路及過多LED短路等不同LED串故障。
總結
本文分析了液晶電視的市場及技術發展趨勢,介紹了安森美半導體完整的液晶電視電源方案,包括用於32英寸並可擴展支持26到42英寸的傳統及高壓LIPS液晶電視的電源參考設計、適合任何背光類型的46英寸並可擴展到40到55尺寸應用的電源參考設計,以及46英寸側光式LED背光電源方案。這些參考設計具有高能效、高靈活性等優勢,適合纖薄及超薄液晶電視設計,並提供極大的協同優勢,便於複用方案,幫助客戶加速設計進程,加快產品上市。
參考資料:
1、《液晶電視AC-DC電源架構及LED背光》,www.onsemi.cn/pub_link/Collateral/LCD%20-%20AC-DC%20LCD%20TV%20Power%20Architecture%20-%20bilingual.rev1.pdf,安森美半導體
2、《180 W高壓LIPS液晶電視電源GreenPoint?參考設計》,www.onsemi.com/pub/Collateral/TND360-D.PDF,安森美半導體
- 液晶電視的市場及技術發展趨勢
- 液晶電視電源構架
- 220 W液晶電視電源GreenPoint參考設計
- 高壓LIPS方案將AC-DC、DC-DC和逆變器結合在同一塊電路板上
近年來,液晶電視(LCD TV)市場快速發展。市場研究機構DisplaySearch預計,2008年到2012年間的年複合增長率(CAGR)高達16%,其中2009年的付運總量預計達1.4億台,而這一數字到2012年將超過2億。
在市場規模迅速擴大的同時,在規範標準及綠色營銷的壓力下,液晶電視的工作及待機能耗也越來越低。如“能源之星”4.0版規範及5.0版規範相繼將於2010年5月及2012年5月生效,其中5.0版要求可視屏幕對角尺寸為32英寸、42英寸和60英寸的平板電視平均工作能耗從4.0版的不超過78 W、115 W和210 W下降到不超過55 W、81 W和108 W,相當於兩年時間內降低能耗約50%。
在液晶電視的總能耗中,統計顯示,背光所消耗的電能比例高達2/3。故液晶電視的另一項重要趨勢是采用新技術來提升背光及麵板能效,降低能耗。在液晶電視背光源方麵,目前冷陰極熒光燈(CCFL)背光源占據支配地位,但這個技術能耗高,包含劇毒物質汞不利於環保,燈管呈條型或U型,使用壽命短;相比較而言,新興的發光二極管(LED)背光耗電量更小,不含汞,尺寸更易於配置為更均勻的背光,使用壽命更長,故LED背光在液晶電視中極具應用潛力。據統計,2009年采用LED背光源的液晶電視比例為3%,預計未來幾年這一比例將迅速提高,到2014年將達到50%,完全可與CCFL背光分庭抗禮,並在這之後進一步取代CCFL背光。
液晶電視電源包含功率因數校正(PFC)、信號電源、背光電源及ECO待機等多個組成部分,不同部分往往包含不同的架構可供選擇,參見圖1。以PFC段為例,可以選擇如臨界導電模式(CrM)、連續導電模式(CCM)或交錯式頻率鉗位臨界導電模式(FCCrM)等不同的PFC控製器。選擇何種電源架構,需結合應用的屏幕尺寸、功率等級及背光源等因素。另外,作為重要賣點的纖薄設計也影響著電源方案的選擇。

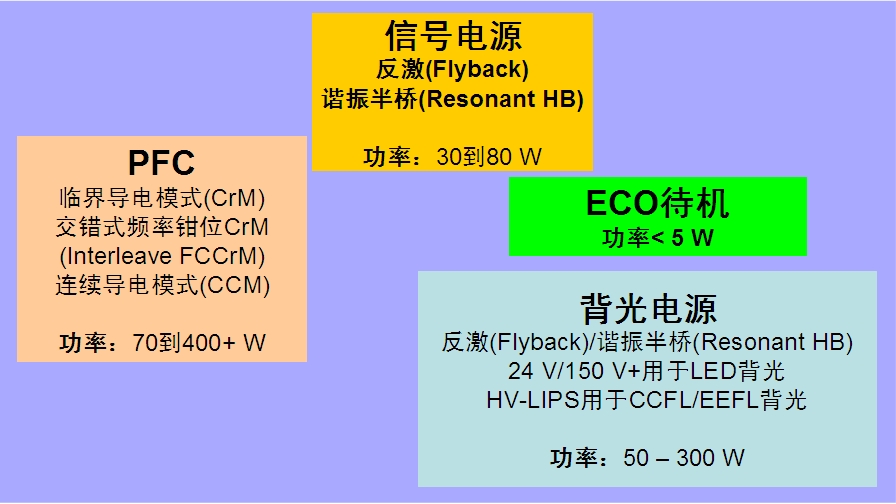

圖1:液晶電視電源架構多種多樣

例如,目前市場上銷量最大的是32英寸液晶電視。在這類液晶電視中,采用標準24 V逆變器電源的方案在市場上仍占據多數,但新興的高壓液晶電視集成電源(HV-LIPS)的應用也在不斷增多,總體上呈現出並存的態勢。采用標準24 V逆變器的傳統液晶電視在接受110/220 Vac市電輸入後,經過整流、PFC及濾波,轉換為200/400 Vdc的直流高壓。由於傳統高壓逆變器的輸入電壓要求是24 Vdc,故PFC的輸出電壓200/400 Vdc會經過降壓轉換,產生多路輸出電壓,其中一路24 Vdc電壓提供給高壓逆變器,再經過DC-AC轉換為超過1,000 V甚至達2,000 V的交流高壓,去驅動液晶麵板的CCFL陣列。安森美半導體為這類傳統液晶電視推出了220 W液晶電視電源GreenPoint參考設計,其中采用的關鍵元器件包括NCP1606 CrM PFC控製器、NCP1396諧振半橋控製器及NCP1027待機控製器等。
與這種采用標準24 V逆變器架構的傳統電源不同,高壓LIPS方案將AC-DC、DC-DC和逆變器結合在同一塊電路板上,在獲得200/400 Vdc的PFC輸出後,會直接將這輸出電壓作為逆變器的輸入,再通過DC-AC轉換為驅動CCFL陣列所需的超過1,000 Vac甚至達2,000 Vac的高壓,這就消除了24 V轉換段,減少大量功率損耗及降低底盤發熱量,提升係統總能效,並降低係統成本,還符合“能源之星”等相關能效規範。

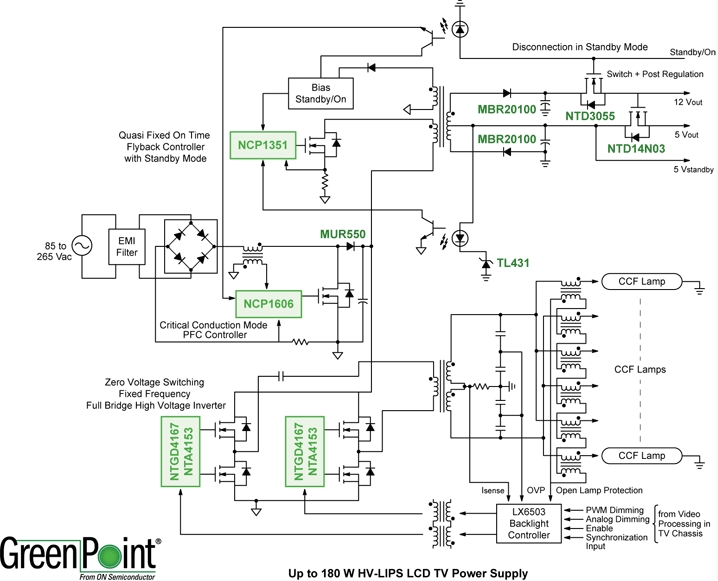

圖2:安森美半導體32英寸高壓LIPS液晶電視電源GreenPoint參考設計功能框圖

針對高壓LIPS架構的液晶電視需求,安森美半導體與Microsemi公司合作,推出了用於32英寸液晶電視的比高壓LIPS參考設計。這參考設計采用簡單直接的CrM PFC段,且無額外待機開關電源,性價比極高。這參考設計采用了安森美半導體的NCP1607 PFC控製器、NCP1351或NCP1219帶低待機能耗模式的反激轉換控製器,以及Microsemi的LX6503背光控製器等關鍵IC。這完整液晶電視LIPS電源參考設計功能框圖見圖2。
值得一提的, 這參考設計架構具有高度的靈活性,而隻需對原理圖及所用元件作出極小改動,即可支持多種電壓/電流配置。而且由於使用了采用零電壓開關全橋拓撲結構的先進背光控製器,逆變器電源能夠輕易地擴展,支持26英寸到42英寸的多種液晶電視尺寸。客戶利用這高能效先進參考設計,可縮短開發周期,加快產品上市進程。
2) 46英寸液晶電視電源架構
安森美半導體還針對更高功率的液晶電視推出了46英寸液晶電視電源參考,這電源參考適合任何類型的背光方案,能擴展支持40/42英寸或52/55英寸液晶電視,參見圖3。
這電源參考采用的關鍵安森美半導體IC包括新的交錯式FCCrM PFC器NCP1631、帶穀底鎖定功能的新NCP1379準諧振反激轉換控製器或NCP1252固定頻率脈寬調製(PWM)控製器、NCP1053A高能效、低待機能耗開關電源,用於僅關注電源段的性能主導型項目。在第一階段,這電源參考的電路板高度低於13 mm,液晶電視總高度低於17.5 mm;後續第二階段還將使電路板高度降到低於8 mm,總高度低於12.5 mm。
在纖薄設計成為液晶電視重要賣點的當今,電源設計麵臨更嚴格的挑戰,如需要使用低高度的變壓器、線圈或散熱片,及將多個部件串聯或對水平安裝等。就PFC控製器而言,盡管安森美半導體的NCP1606或NCP1654等已經可以將電路板高度降到很低,但要支持更低厚度的液晶電視設計,則可以采用安森美半導體新的單芯片交錯式PFC控製器NCP1631,用於高達300 W功率應用,同時也提供140至264 Vac的窄電壓範圍版本,用於功率大於200 W及注重纖薄設計的應用。

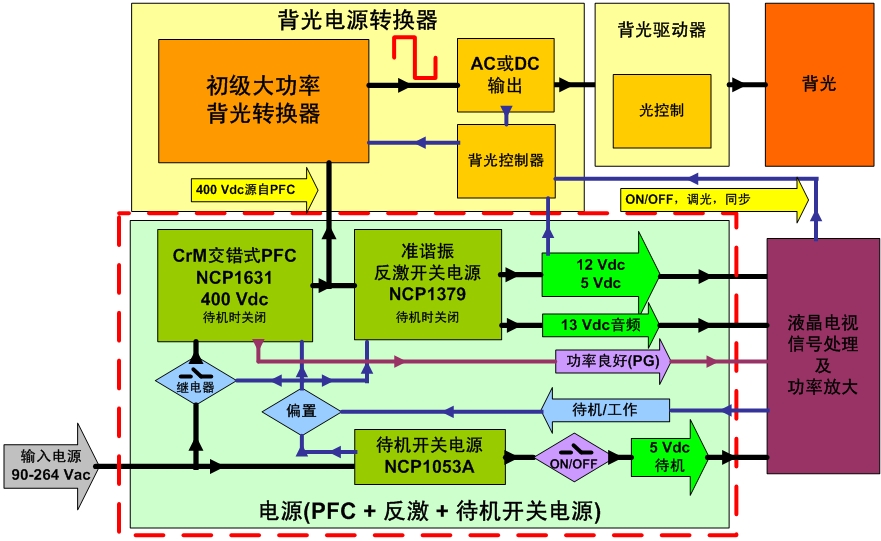

圖3:安森美半導體46英寸液晶電視電源參考功能框圖

在信號電源方麵,如上所述,采用的是新的NCP1379準諧振反激轉換控製器或NCP1252固定頻率反激控製器。其中,NCP1379最大功率達70 W(32英寸設計為50 W),最多提供3路輸出電壓能力(與32英寸相當),最大輸出電流為4 A。NCP1379提供可變頻率模式,用於超低待機能耗模式,在寬功率範圍內保持高能效。NCP1252提供50 kHz的固定頻率PWM,支持自然的CCM,為多路輸出方案改善電流因數及變壓器耦合/交叉穩壓。
而在待機電源方麵,有兩種方案,一種是專用ECO待機開關電源,采用集成高壓開關穩壓器NCP1053A,非常適合最大功率小於5 W的小型心用待機電視微處理器,提供低於90 mW的極低待機能耗。這器件帶磁滯模式,提升ECO性能,開關頻率及IC功率消耗更低;低頻模式支持DCM模式,降低開關損耗;電流受限,減免可能的噪聲問題。另一種方案是采用待機繼電器,由電視機微處理器直接控製(待機/導通),並提供可選的ECO“導通/關閉開關”,在230 Vac條件下空載輸入能耗低於20 mW。
3) 46英寸液晶電視參電源考背光方案
上述46英寸液晶電視參考電源適合任意類型的背光方案,包括單獨及專用的背光方案。例如,提供高壓LIPS用於CCFL/EEFL背光,其中采用2個高端驅動器NCP5111及Microsemi背光控製器。也可采用新的NCP1397準諧振反激轉換器或CAT4026側光式LED驅動器(詳見後文),提供高直流輸出電壓半橋LLC,用於LED背光驅動器。還可采用已獲市場證明的NCP1392/NCP1392控製器,用於傳統的24 V逆變器方案,為CCFL背光供電。而為了適應等離子電視(PDP)應用,也可采用NCP1397控製器,並增加降壓或升壓轉換器。
其中,在CCFL/EEFL背光的46英寸LIPS逆變器方麵,所采用的安森美半導體NCP5111高端驅動器能夠提升能效及減小全橋500 V功率MOSFET的尺寸,且在修改高壓變壓器設計條件下,電路板上高度低於13 mm,從而支持低厚度設計。
圖4:安森美半導體46英寸液晶電視背光方案(見黃色背景部分)
而在LED背光方麵,市場上常見的背光單元包括側光式及直下式兩種類型,各有其優勢和不足;但相對而言,側光式LED背光提供高於90%的能效,在市場上備受歡迎。而在46英寸電源參考的側光式LED背光單元方麵,可以采用的安森美半導體關鍵IC包括帶高端驅動器的NCP1397初級側控製器,以及新的6通道線性LED驅動器控製器CAT4026,適合超薄液晶電視設計(電路板上高度低於8 mm,總高度低於12.5 mm),參見圖4。其中, NCP1397作為LLC段控製器,在背光應用中提供眾多優勢,如不需要驅動器變壓器,帶來成本及安裝優勢;又如簡單應用跳周期模式,適合調光所需;以及簡單應用過渡保護,幫助節省成本等。故NCP1397是高性價比及高安全性的方案。
另一方麵,市場上現有的6通道側光式LED驅動器背光方案中,各通道均含專用驅動器IC、電感型DC-DC升壓轉換器及開關;相比較而言,安森美半導體的CAT4026作為多通道LED線性驅動器,以單顆IC支持6通道,且易於分級為多達12個或18個通道(相應采用2個或3個控製器),是一種高性價比的方案,目標能效高於90%,典型能效達94%。此外,這驅動器還提供正向電壓監測功能,可以限製總體功率耗散;還能應用LED開路及過多LED短路等不同LED串故障。
總結
本文分析了液晶電視的市場及技術發展趨勢,介紹了安森美半導體完整的液晶電視電源方案,包括用於32英寸並可擴展支持26到42英寸的傳統及高壓LIPS液晶電視的電源參考設計、適合任何背光類型的46英寸並可擴展到40到55尺寸應用的電源參考設計,以及46英寸側光式LED背光電源方案。這些參考設計具有高能效、高靈活性等優勢,適合纖薄及超薄液晶電視設計,並提供極大的協同優勢,便於複用方案,幫助客戶加速設計進程,加快產品上市。
參考資料:
1、《液晶電視AC-DC電源架構及LED背光》,www.onsemi.cn/pub_link/Collateral/LCD%20-%20AC-DC%20LCD%20TV%20Power%20Architecture%20-%20bilingual.rev1.pdf,安森美半導體
2、《180 W高壓LIPS液晶電視電源GreenPoint?參考設計》,www.onsemi.com/pub/Collateral/TND360-D.PDF,安森美半導體
