找到合適的設備並非難事。本文將逐步介紹選擇數字隔離器的一些關鍵步驟，從而簡化您的搜索。



步驟1：了解您的隔離規範要求



第一步是了解係統的隔離規範要求。盡管有時似乎存在無窮無盡的需求，但在選型初期
，工程師們可以從一些關鍵的因素開始考量。



·         隔離耐壓（VISO）：基本隔離和≤3,000 VRMS是否足以滿足您的設計要求？或者設計要求需要≥5,000 VRMS
？本規範通常由係統的法規要求設置，代表隔離器可堅持至少60秒不被電壓擊穿。



·         工作電壓（VIOWM）：隔離柵在產品使用壽命內需要承受的恒定電壓是多少？



·         浪湧隔離等級（VIOSM）–是否需要增強隔離？需要一個能夠承受> 10 kV浪湧脈衝的隔離器。



·         爬電距離/電氣間隙：4毫米封裝的爬電距離/電氣間隙是否足夠，或者您的係統標準要求8毫米或更高的規格

？



·         共模瞬變抗擾度（CMTI）：隔離器是否可用於諸如電機驅動或太陽能逆變器等嘈雜的環境中（在這些環境中數據完整性至關重要，任何位錯誤都可能導致危險的短路事件）
？如果如此，那麼高CMTI額定值對於您的數字隔離器至關重要。



·         能耗：整體係統功耗是否對您的應用是至關重要的規格（例如，4至20 mA回路供電或電池供電的係統）？



·         數據速率：您的通信接口需要什麼數據速率
？您正在運行低速UART速度還是高速≥100-Mbps數據協議？



步驟2：選擇合適的封裝



縮(suo)小(xiao)數(shu)字(zi)隔(ge)離(li)器(qi)規(gui)格(ge)要(yao)求(qiu)後(hou)，下(xia)一(yi)步(bu)需(xu)要(yao)考(kao)慮(lv)不(bu)同(tong)的(de)封(feng)裝(zhuang)選(xuan)擇(ze)。封(feng)裝(zhuang)在(zai)隔(ge)離(li)方(fang)麵(mian)可(ke)能(neng)會(hui)產(chan)生(sheng)很(hen)大(da)的(de)差(cha)異(yi)，因(yin)為(wei)封(feng)裝(zhuang)尺(chi)寸(cun)和(he)特(te)性(xing)直(zhi)接(jie)影(ying)響(xiang)設(she)備(bei)的(de)高(gao)電(dian)壓(ya)性(xing)能(neng)。選(xuan)擇(ze)正(zheng)確(que)的(de)封(feng)裝(zhuang)時(shi)
，上(shang)述(shu)討(tao)論(lun)的(de)某(mou)些(xie)相(xiang)同(tong)的(de)高(gao)電(dian)壓(ya)要(yao)求(qiu)（爬電距離、電氣間隙、工作電壓、浪湧電壓、隔離耐壓）可(ke)能(neng)會(hui)起(qi)作(zuo)用(yong)。具(ju)有(you)較(jiao)大(da)爬(pa)電(dian)距(ju)離(li)和(he)電(dian)氣(qi)間(jian)隙(xi)的(de)較(jiao)大(da)封(feng)裝(zhuang)將(jiang)允(yun)許(xu)使(shi)用(yong)更(geng)高(gao)的(de)隔(ge)離(li)電(dian)壓(ya)規(gui)格(ge)。如(ru)果(guo)使(shi)用(yong)較(jiao)小(xiao)的(de)封(feng)裝(zhuang)選(xuan)項(xiang)可(ke)以(yi)同(tong)時(shi)滿(man)足(zu)您(nin)的(de)係(xi)統(tong)法(fa)規(gui)要(yao)求(qiu)，則(ze)可(ke)考(kao)慮(lv)使(shi)用(yong)此(ci)選(xuan)項(xiang)來(lai)幫(bang)助(zhu)節(jie)省(sheng)電(dian)路(lu)板(ban)空(kong)間(jian)和(he)成(cheng)本(ben)。此(ci)外(wai)，需(xu)考(kao)慮(lv)您(nin)的(de)通(tong)信(xin)接(jie)口(kou)需(xu)要(yao)多(duo)少(shao)個(ge)隔(ge)離(li)通(tong)道(dao)，因(yin)為(wei)較(jiao)高(gao)的(de)通(tong)道(dao)數(shu)量(liang)將(jiang)決(jue)定(ding)可(ke)使(shi)用(yong)哪(na)種(zhong)封(feng)裝(zhuang)類(lei)型(xing)。



在TI 高精度實驗室視頻“1.6 TI高精度實驗室 – 隔離：什麼是爬電距離和電氣間隙？”中了解有關爬電距離和電氣間隙及其對隔離的影響的更多信息。



步驟3：確定通道數和配置



確定好規格

、yaoqiuhefengzhuangzhihou，jinxukaolvqitajigexuanxiang。shouxian
，quedingnindexinhaoxuyaoduoshaogegelitongdaoyijimeigexinhaodefasongfangxiang。zhejiangyouzhuyuquedingsuoxudetongdaoshulianghetongdaopeizhi。jiexialai，kaolvninpianhaoshejidemorenshuchuzhuangtai（或故障安全狀態）。這確定了當數字隔離器的輸入通道未上電或引腳懸空時，輸出管腳將處於哪種預定義狀態（高電平或低電平）。選項可能同時適用於默認的高輸出和低輸出。



步驟4：評估可用設備



如果您已經準備好將您的數字隔離器知識付諸實踐，圖1是一個簡單的數字隔離器選擇流程圖
，它可以幫助您確定適合您的設計的TI器件。圖2可幫助您找到合適的封裝代號
，圖3並排顯示了每個封裝的比例。

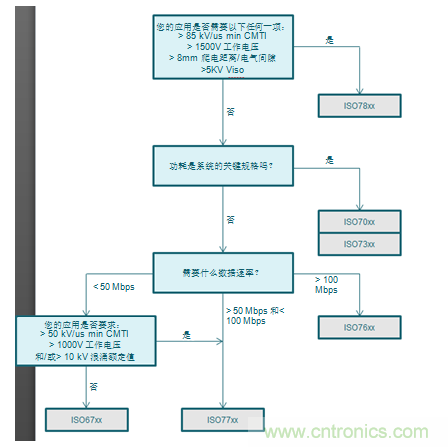

圖1：TI數字隔離器選擇流程圖



使用此列表可在TI數字隔離器選擇流程圖中了解有關設備的更多信息：



·         ISO78xx：DW和DWW封裝中具有8000-VPK隔離電壓的最高隔離等級增強型數字隔離器。設備包括ISO7810。



·         ISO77xx：基本和增強型數字隔離器。設備包括ISO7741。



·         ISO70xx：超低功耗數字隔離器。設備包括ISO7021。



·         ISO73xx：低功耗、低抖動數字隔離器。設備包括ISO7341-Q1。



·         ISO76xx：高速150 Mbps隔離。設備包括ISO7641FM。



·         ISO67xx：基本和增強隔離，適用於成本敏感型應用。設備包括ISO6741。

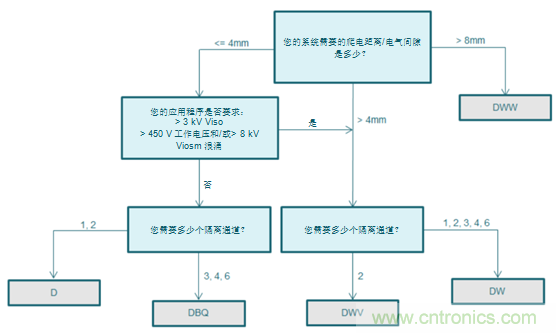

圖2：TI數字隔離器封裝類型選擇流程圖



圖3：可用封裝選項的比較
