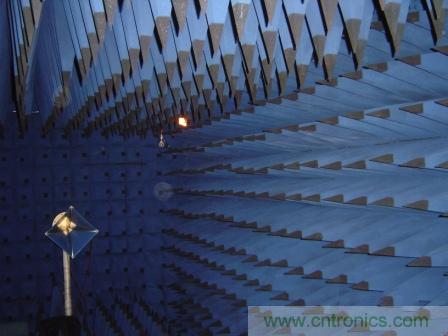

【EMC三大規律】



1） 規律一
、EMC費效比關係規律： EMC問題越早考慮、越早解決，費用越小、效果越好。



在新產品研發階段就進行EMC設計，比等到產品EMC測試不合格才進行改進，費用可以大大節省，效率可以大大提高；反之，效率就會大大降低，費用就會大大增加。



經驗告訴我們，在功能設計的同時進行EMC 設計
，到樣板、樣機完成則通過EMC測試，是最省時間和最有經濟效益的。相反，產品研發階段不考慮EMC，投產以後發現EMC不合格才進行改進
，非但技術上帶來很大難度
、而且返工必然帶來費用和時間的大大浪費
，甚至由於涉及到結構設計、PCB設計的缺陷，無法實施改進措施
，導致產品不能上市。



2） 規律二、高頻電流環路麵積S越大, EMI輻射越嚴重。



高gao頻pin信xin號hao電dian流liu流liu經jing電dian感gan最zui小xiao路lu徑jing。當dang頻pin率lv較jiao高gao時shi，一yi般ban走zou線xian電dian抗kang大da於yu電dian阻zu，連lian線xian對dui高gao頻pin信xin號hao就jiu是shi電dian感gan，串chuan聯lian電dian感gan引yin起qi輻fu射she。電dian磁ci輻fu射she大da多duo是shiEUT被測設備上的高頻電流環路產生的
，最惡劣的情況就是開路之天線形式。對應處理方法就是減少、減短連線

，減小高頻電流回路麵積，盡量消除任何非正常工作需要的天線

，如不連續的布線或有天線效應之元器件過長的插腳。



減少輻射騷擾或提高射頻輻射抗幹擾能力的最重要任務之一，就是想方設法減小高頻電流環路麵積S。



3） 規律三
、環路電流頻率f越高，引起的EMI輻射越嚴重，電磁輻射場強隨電流頻率f的平方成正比增大。



減少輻射騷擾或提高射頻輻射抗幹擾能力的最重要途徑之二
，就是想方設法減小騷擾源高頻電流頻率f，即減小騷擾電磁波的頻率f。



本文以下內容
，就是利用以上三個規律，倡導趁早考慮EMC問題，介紹EMC 設計和EMC問題改進。



改進EMC 問題，如同診治疾病。如果產品沒有通過EMC 測試，我們從測量結果中
，隻能知道哪些頻率點“超標”了，而這些頻率的電磁幹擾是從哪裏出來的，往往是工程師門最不容易發現
、最難解決的問題。產品EMC 問題
，說難亦難，說易亦易。



改進EMC問題，首先，根據EMI產生的途徑和機理
，也就是EMC問題產生的要素，針對EUT（被測試樣品,下同）的電路原理，先作一些判斷

，比如IT類設備和AV音視頻類設備引起EMC問題的原因或者內部騷擾源是什麼，先進行推斷，再結合測試 項目測試圖透過現象看本質，分析超差原因--把騷擾源搞清楚，把騷擾途徑摸透徹，以便有的放矢。



分析超差原因，可使用高頻示波器或頻譜分析儀加上 場探頭驗證分析結果，從頻域到時域，再從頻域到時域，分析、尋找產生EMC問題的對應電路和器件。



【EMC 問題三要素】



開關電源及數字設備由於脈衝電流和電壓具有很豐富的高頻諧波，因此會產生很強的輻射。電磁幹擾包括輻射型(高頻)EMI、傳導型(低頻)EMI
，即產生EMC問題主要通過兩個途徑:一個是空間電磁波幹擾的形式;另一個是通過傳導的形式，換句話說，產生EMC問題的三個要素是：電磁幹擾源
、耦合 途徑
、敏感設備。



輻射幹擾主要通過殼體和連接線以電磁波形式汙染空間電磁環境
；傳導幹擾是通過電源線騷擾公共電網或通過其他端子（如：射頻端子，輸入端子）影響相連接的設備。



傳導、輻射、騷擾源------（途徑）----- 敏感受體近場耦合IT
、AV 設備可能的騷擾源



a） FM接收機、TV接收機本機振蕩
，基波及諧波由高頻頭、本機振蕩電路產生；



b） 開關電源的開關脈衝及高次諧波，同步信號方波及高頻諧波，行掃描顯像電路產生的行、場信號及高頻諧波

；



c） 數字電路工作需要的各種時鍾信號及高頻諧波、以及它們的組合，各種時鍾如CPU芯片工作時鍾、MPEG解碼器工作時鍾、視頻同步時鍾（27MHz，16.9344MHz
，40.5MHz）等
；



d） 數字信號方波及高頻諧波，晶振產生的高次諧波，非線性電路現象（非線性失真、互調、飽和失真
、截止失真）等引起的無用信號、雜散信號；



e） 非正弦波波形
，波形毛剌
、過衝
、振鈴，電路設計存在的寄生頻率點。



f ） 對於敏感受體通過耦合途徑接受的外部騷擾包括浪湧、快速脈衝群、靜電、電壓跌落
、電壓變化和各種電磁場。
