ESD對策：減少低頻帶插入損耗的方法

發布時間：2019-01-10 責任編輯：xueqi

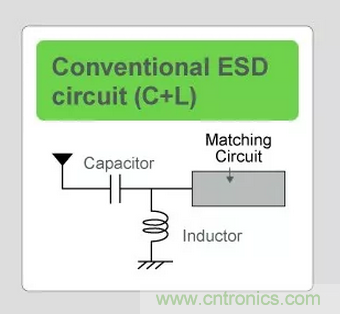

【導讀】L+C無論如何會出現ESD保護性能不足的可能。特別是用金屬外殼或金屬框架的天線，ESD保護性能的問題一直在增加。另外，為了提高ESD保護性能而降低並聯的電感值的話，會導致低頻段的插入損耗增加。這該怎麼辦呢？

對策方法和效果：

村田的陶瓷ESD保護裝置將A-TVS（LXES**A係列）和電容器組合起來，提高ESD耐性並抑製低頻帶的插入損耗。

*村田的陶瓷ESD保護裝置（LXES**A係列）容量低，具有ESD耐性以及有良好的ESD保護性能，因此被稱為A-TVS(Advanced-TVS)

LXES **A係列的對策效果事例

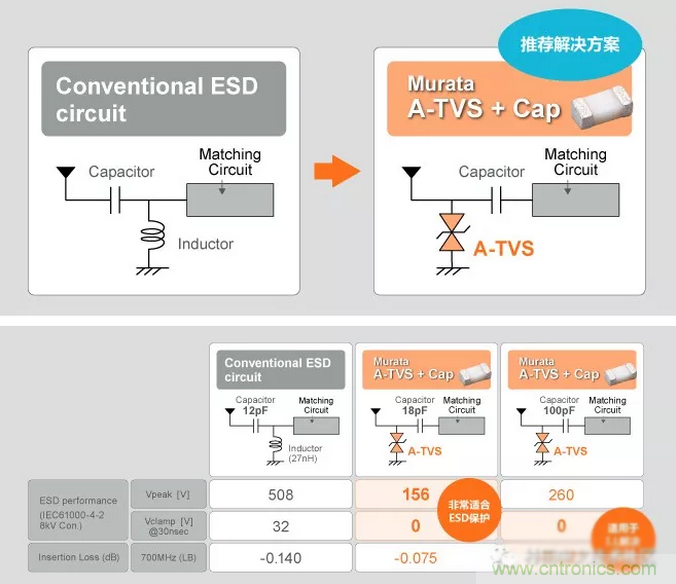

用村田的A-TVS（LXES**A係列）和電容器來替換TVS的ESD對策

替換後，Vpeak、Vclamp以及插入損耗降低，起到對策效果。

請根據ESD保護性能以及插入損耗的對策優先度，選擇電容器的容量。

對策效果如下表。

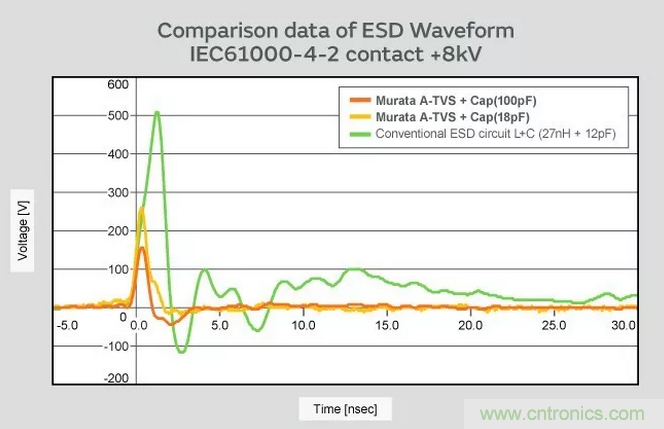

表1符合IEC61000-4-2的標準，顯示的是施加8kV的電壓時的ESD波形。

A-TVS和電容器組合，比較電感器和電容器組合的ESD保護性能。A-TVS和電容器的組合可更有效地抑製ESD。

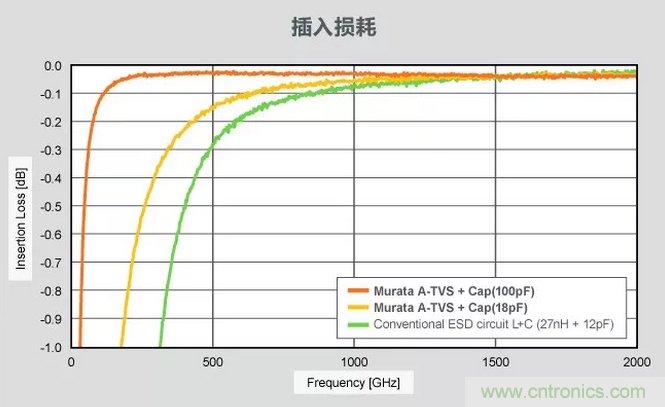

另外，表2 是A-TVS和電容器組合時，電感器和電容器組合的插入損耗的波形比較。

可見低頻帶的A-TVS的插入損耗，比電感器和電容器的組合更低。

表1

表2
