MOSFET作為主要的開關功率器件之一，被大量應用於模塊電源。了解MOSFET的損耗組成並對其分析，有利於優化MOSFET損耗，提高模塊電源的功率；但是一味的減少MOSFET的損耗及其他方麵的損耗，反而會引起更嚴重的EMI問題

，導致整個係統不能穩定工作。所以需要在減少MOSFET的損耗的同時需要兼顧模塊電源的EMI性能。







MOSFET的損耗主要有以下部分組成：1.通態損耗；2.導通損耗；3.關斷損耗
；4.驅動損耗；5.吸收損耗；隨著模塊電源的體積減小，需要將開關頻率進一步提高
，進而導致開通損耗和關斷損耗的增加
，例如300kHz的驅動頻率下，開通損耗和關斷損耗的比例已經是總損耗主要部分了。



MOSFET導通與關斷過程中都會產生損耗，在這兩個轉換過程中

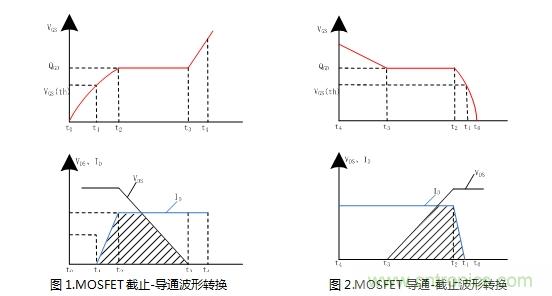

，漏極電壓與漏極電流、柵源電壓與電荷之間的關係如圖1和圖2所示，現以導通轉換過程為例進行分析：



t0-t1區間：柵極電壓從0上升到門限電壓Uth，開關管為導通，無漏極電流通過這一區間不產生損耗；



t1-t2區間：柵極電壓達到Vth，漏極電流ID開始增加，到t2時刻達到最大值，但是漏源電壓保持截止時高電平不變，從圖1可以看出，此部分有VDS與ID有重疊，MOSFET功耗增大；



t2-t3區間：從t2時刻開始
，漏源電壓VDS開始下降，引起密勒電容效應
，使得柵極電壓不能上升而出現平台
，t2-t3時刻電荷量等於Qgd，t3時刻開始漏極電壓下降到最小值；此部分有VDS與ID有重疊
，MOSFET功耗增大；



t3-t4區間：柵極電壓從平台上升至最後的驅動電壓（模塊電源一般設定為12V）
，上升的柵壓使導通電阻進一步減少
，MOSFET進入完全導通狀態；此時損耗轉化為導通損耗。



關斷過程與導通過程相似，隻不過是波形相反而已；關於MOSFET的導通損耗與關斷損耗的分析過程，有很多文獻可以參考，這裏直接引用《張興柱之MOSFET分析》的總結公式如下：









從MOSFET的損耗分析可以看出，開關電源的驅動頻率越高，導通損耗、關guan斷duan損sun耗hao和he驅qu動dong損sun耗hao會hui相xiang應ying增zeng大da
，但dan是shi高gao頻pin化hua可ke以yi使shi得de模mo塊kuai電dian源yuan的de變bian壓ya器qi磁ci芯xin更geng小xiao
，模mo塊kuai的de體ti積ji變bian得de更geng小xiao，所suo以yi可ke以yi通tong過guo開kai關guan頻pin率lv去qu優you化hua開kai通tong損sun耗hao
、關斷損耗和驅動損耗，但是高頻化卻會引起嚴重的EMI問題。金升陽DC/DC R3chanpin，caiyongtiaopinkongzhifangfa，zaiqingfuzaiqingkuangxia，tongguojiangdimokuaidianyuandekaiguanpinlvlaijiangdiqudongsunhao，congerjinyibutigaoqingfuzaitiaojianxiadexiaolv，shidexitongzaidaijigongzuoxia，gengjieneng
，jinyibutigaoxudianchigongdianxitongdegongzuoshijian，bingqiehainenggoujiangdiEMI的輻射問題
；







典型的小功率模塊電源（小於50Ｗ）大多采用的電路拓撲結構為反激形式

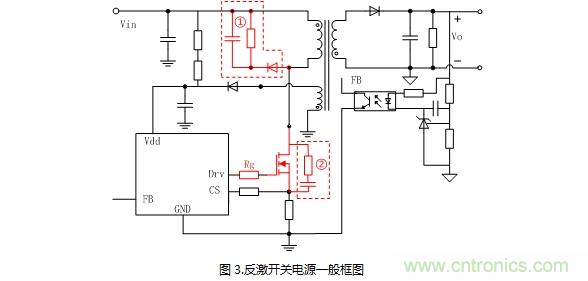

，典型的控製電路如圖３所示
；從MOSFET的損耗分析還可以知道：與開通損耗成正比、與關斷損耗成正比

；所以可以通過減少 、來減少MOSFET的損耗，通常情況下，可以減小MOSFET的驅動電阻Rg來減少、時間，但是此優化方法卻帶來嚴重的EMI問題；以金升陽URB2405YMD-6WR3產品為例來說明此項問題：

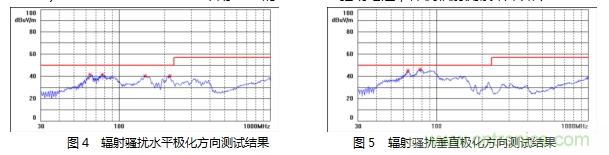

1）URB2405YMD-6WR3采用10Ω的MOSFET驅動電阻，裸機輻射測試結果如下：





2）URB2405YMD-6WR3采用0Ω的驅動電阻，裸機輻射測試結果如下：





從兩種不同的驅動電阻測試結果來看，雖然都能夠通過EN55022的輻射騷擾度的CLASS A等級，但是采用0歐姆的驅動電阻，在水平極化方向測試結果的餘量是不足3dB的
，該方案設計不能被通過。





在模塊電源的設計過程中，變壓器的漏感總是存在的，采用反激拓撲式結構，往往在MOSFET截止過程中
，MOSFET的漏極往往存在著很大的電壓尖峰，一般情況下，MOSFET的電壓設計餘量是足夠承受的，為了提高整體的電源效率，一些電源廠家是沒有增加吸收電路（吸收電路如圖3標注①RCD吸收電路和②RC吸收電路）來吸收尖峰電壓的。但是
，不注意這些吸收電路的設計往往也是導致EMI設計不合格的主要原因。以金升陽URF2405P-6WR3的吸收電路（采用如圖3中的②RC吸收電路）為例：



1）驅動電阻Rg為27Ω

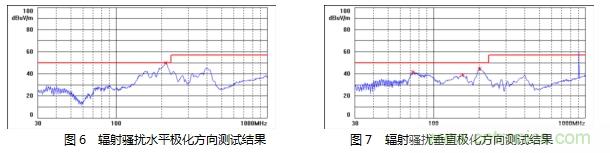

，無RC吸收電路，輻射騷擾度測試結果如下：

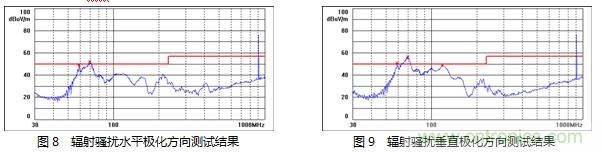

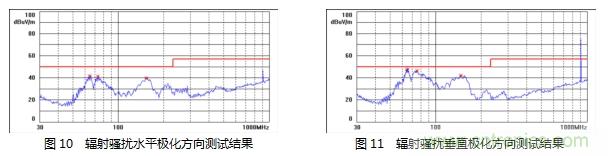

2）驅動電阻為27Ω；吸收電路為電阻R和C 5.1Ω 470pF，輻射騷擾度測試結果如下：





從兩種不同的吸收電路方案測試結果來看，不采用吸收電路的方案，是不能通過EN55022輻射騷擾度的CLASS A等級，而采用吸收電路
，則可以解決輻射騷擾度實驗不通過的問題，通過不同的RC組合方式可進一步降低輻射騷擾。





MOSFET的功耗優化工作實際上是一個係統工程，部分優化方案甚至會影響EMI的特性變化。上述案例中，金升陽R3係列產品將節能環保的理念深入到電源的開發過程中，很好地平衡了電源整體效率與EMI特性

，從而進一步優化了電源參數。將電源參數進一步優化，更能兼容客戶係統，並發揮真正的電子係統“心髒”作用，源源不斷的輸送能量。
