眾所周知，SERDESxinhaodoushiyouchafenchuanshude
，yejiushishuo，lianggenxinhaoxiantongshichuanshulianggedaxiaoxiangdeng
，fangxiangxiangfandexinhao

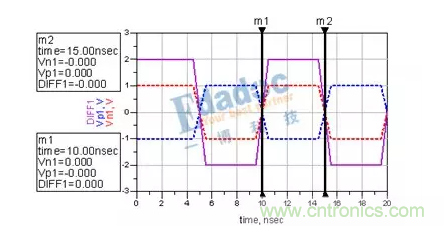

，jieshouduanjieshoudaodexinhaoyouliangxianxiangjiandelai。danglianggenxianwanquandengchangdeshihou，womenkandaodeboxingyinggaishizheyangzide：

兩次經過零軸的時間差為5ns
，剛好是信號的一個UI。

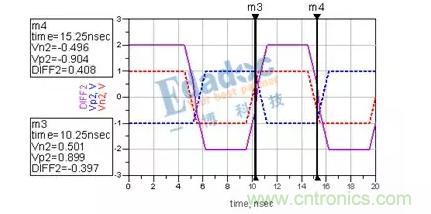

當兩線不等長的時候，我們看到的波形是這個樣子的：

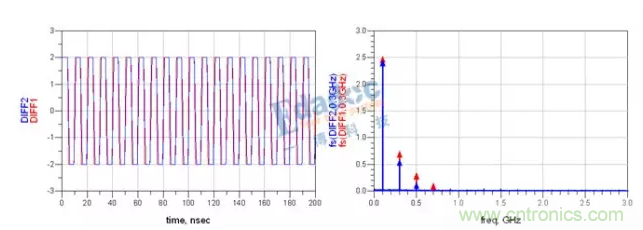

上升沿明顯變緩有木有。再將兩個對比看看：

圖中，藍色的是N與P不等長的信號，可以看到，當兩線不等長的時候，差分信號的能量明顯變弱了，那多的能量去哪裏了呢
？

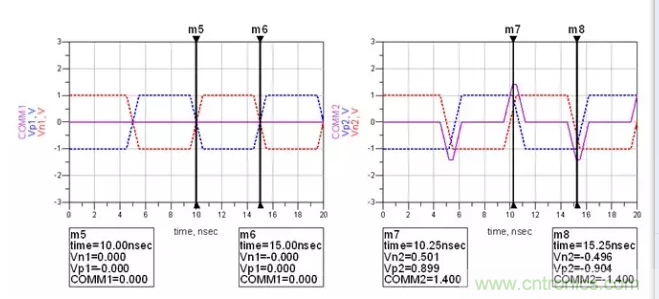

差分對之中除了差模能量之外還有共模能量,差模是N與P之間相減,共模是N與P之間相加。能量總是守恒的，多的能量變成了共模能量繼續存在,圖片：

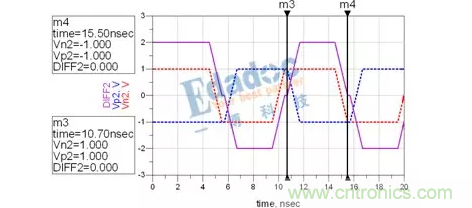

如果兩線的長度相差再大一些
，我們接收端接收到的信號將會變成這樣：

可以看到
，兩次經過零軸的時間由之前的5ns變成了4.8ns。或者說

，N與P的長度差，引起了0.04UI的抖動。這時候，串行的Clock recovery該花點心思才能將其時鍾解出來了。而且在進行時鍾與數據對位的時候，是對在0V這個階梯的左邊還是對在右邊呢？這又會引起時序問題的出現。
